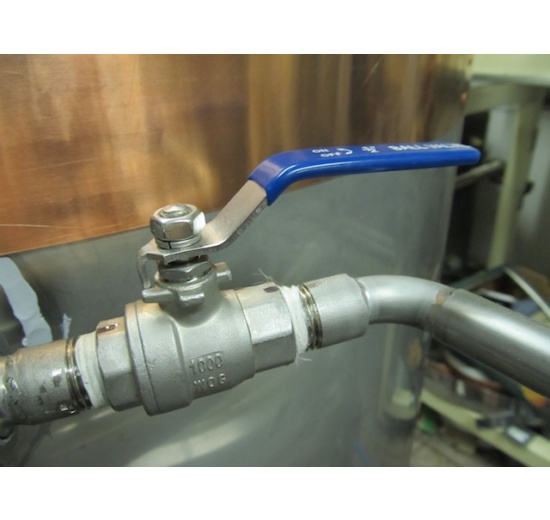

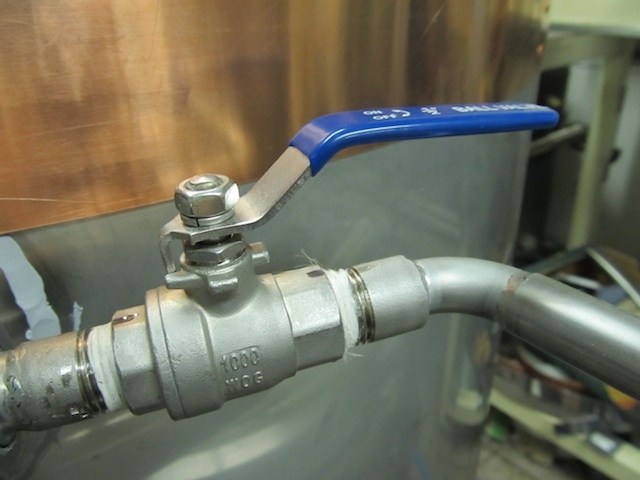

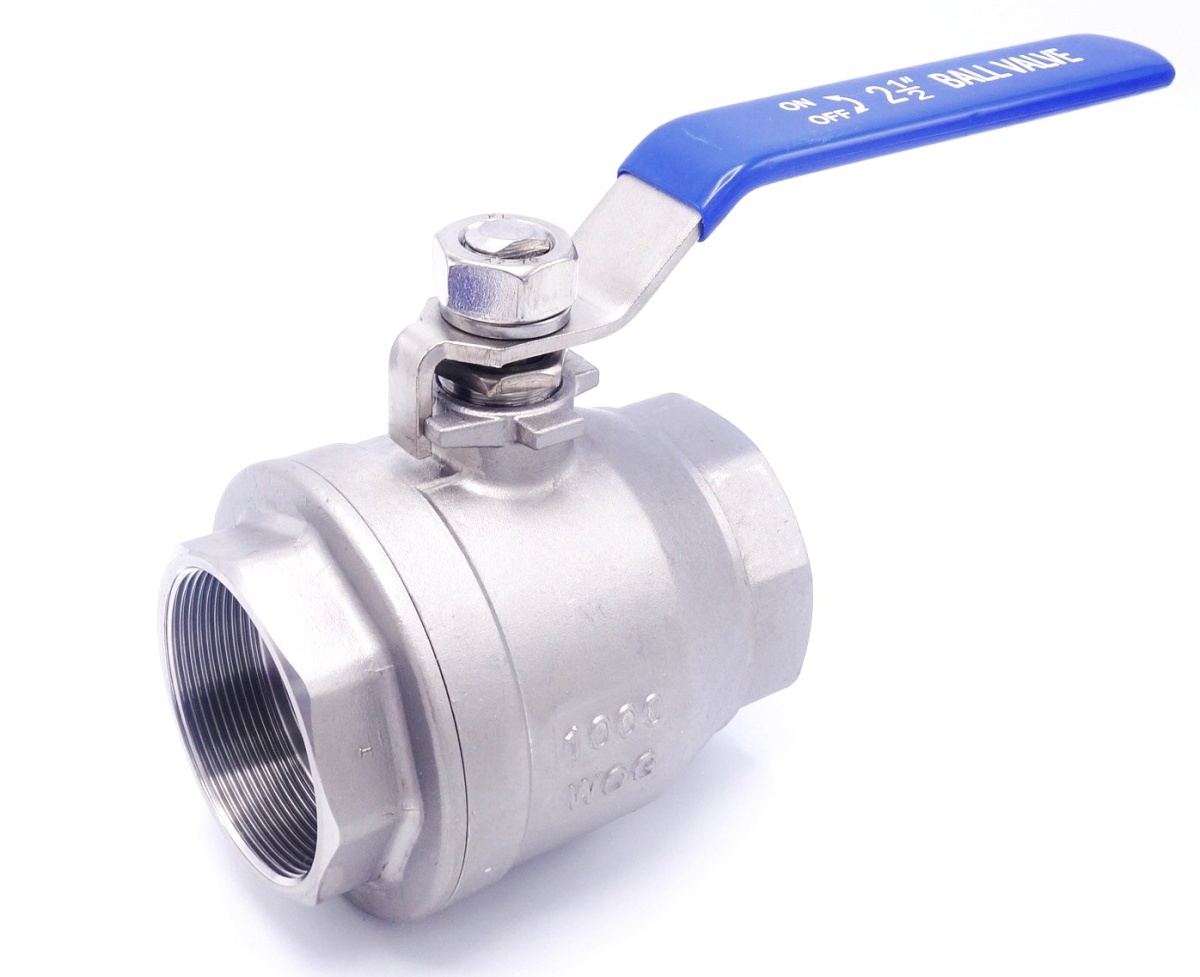

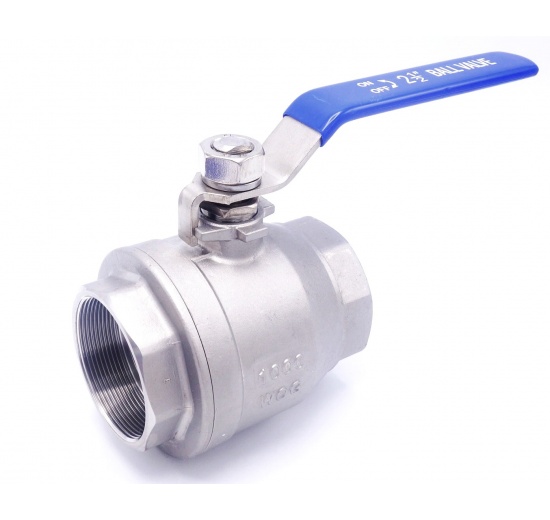

Nerezový kulový kohout s plným průtokem, dvoudílný, závitový
Kulové kohouty jsou uzavírací armatury. Z konstrukčního hlediska nejsou vhodné jako regulační armatura. Kohouty musí být zcela otevřeny nebo uzavřeny.
Základní informace
Kulové kohouty jsou uzavírací armatury. Z konstrukčního hlediska nejsou vhodné jako regulační armatura. Kohouty musí být zcela otevřeny nebo uzavřeny.

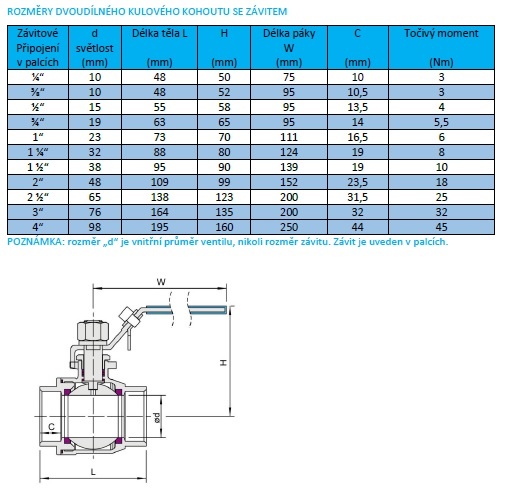

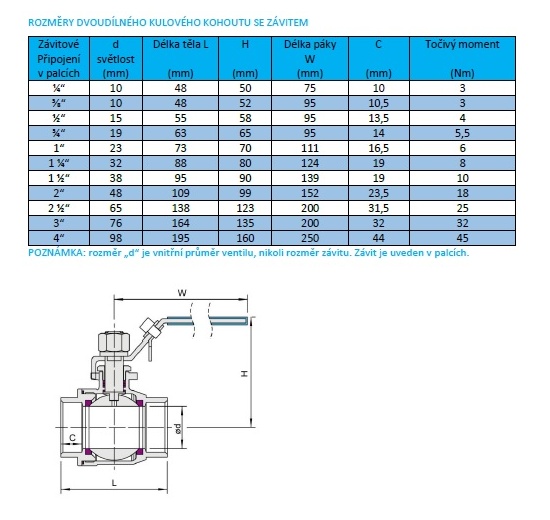

POZNÁMKA: rozměr „d“ je vnitřní průměr ventilu, nikoli rozměr závitu. Závit je uveden v palcích.
|
Závitové Připojení v palcích |
d světlost (mm) |
Délka těla L
(mm) |
H
(mm) |
Délka páky W (mm) |
C
(mm) |
Točivý moment
(Nm) |
¼“ |
10 |
48 |
50 |
75 |
10 |
3 |
⅜“ |
10 |
48 |
52 |
95 |
10,5 |
3 |
½“ |
15 |
55 |
58 |
95 |
13,5 |
4 |
¾“ |
19 |
63 |
65 |
95 |
14 |
5,5 |
1“ |
23 |
73 |
70 |
111 |
16,5 |
6 |
1 ¼“ |
32 |
88 |
80 |
124 |
19 |
8 |
1 ½“ |
38 |
95 |
90 |
139 |
19 |
10 |
2“ |
48 |
109 |
99 |
152 |
23,5 |
18 |
2 ½“ |
65 |
138 |
123 |
200 |
31,5 |
25 |
3“ |
76 |
164 |
135 |
200 |
32 |
32 |
4“ |
98 |
195 |
160 |
250 |
44 |
45 |
Vlastnosti
| Ovládání | ručně – pomocí páky |
| Připojení | závit vnitřní BSP-G 1/2",3/4",1",1 1/4",1 1/2",2",2 1/2",3" |
| Tlakový rozsah | maximálně 69 barů (1000PSI) |
| Pracovní teplota | 0–120 °C |
| Materiál | tělo DIN 1.4301 (AISI 304), sedlo PTFE, těsnění dříku PTFE (podrobné materiálové složení viz technický list níže) |
| Určeno pro | kapaliny, vodu, oleje |
Montáž
Kulové kohouty se připojují zašroubováním do vhodného protikusu. Doporučujeme při montáži provést konzervaci šroubení potravinářskou vazelínou Loctite 8105. Při závitovém spojení jiných komponentů systému s armaturami dbejte na to, aby byly přidržovány klíčem. Předejdete tak poškození armatur vlivem překroucení. Před montáží je nutno vypláchnout trubkový systém, aby se zamezilo poškození těsnění mechanickými nečistotami.
Oblasti použití dvoudílného kulového kohoutu
Vinařství, pivovarnictví, potravinářský a nápojový průmysl, mlékárenský průmysl, chladírenství, vodohospodářské aplikace, chemický průmysl atd.
