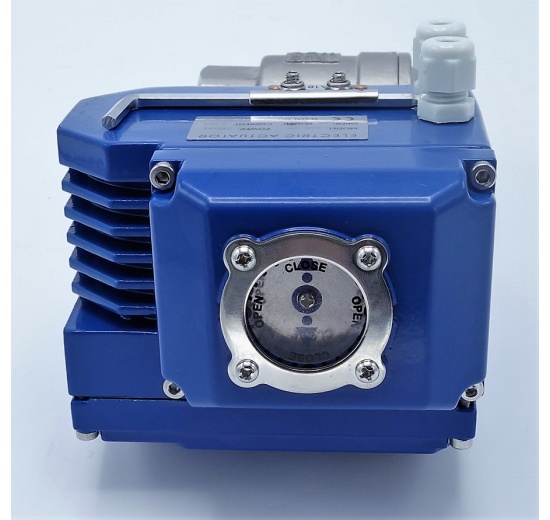

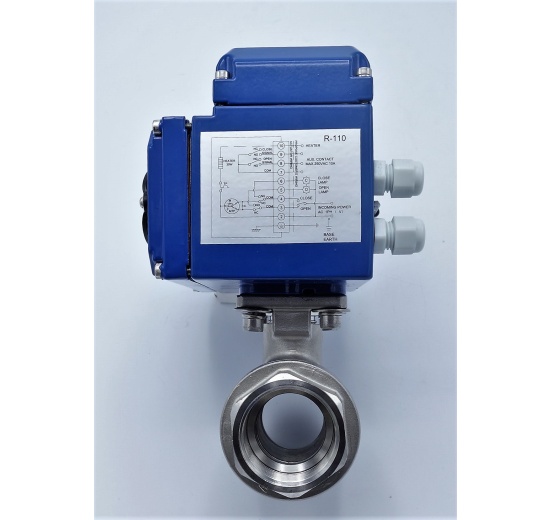

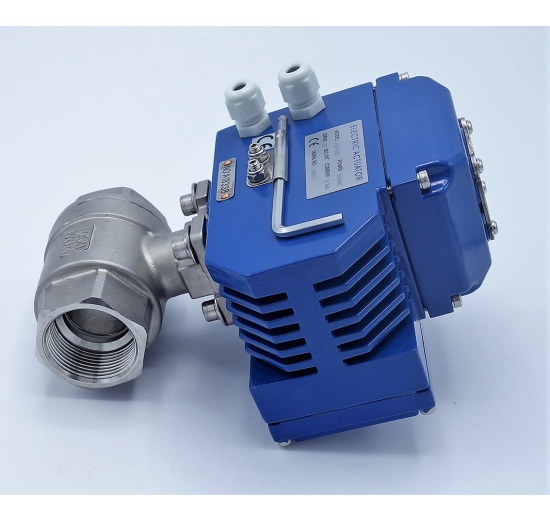

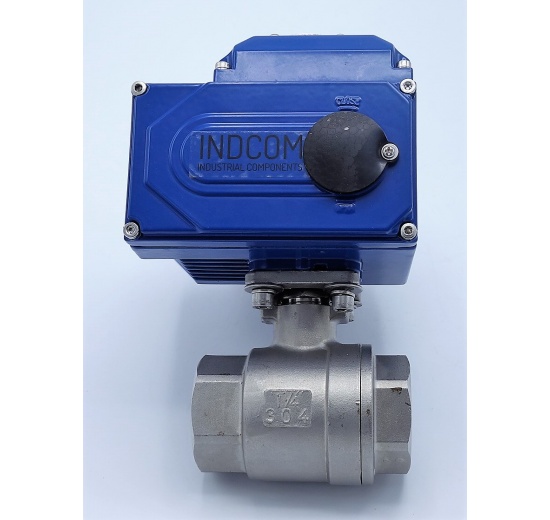

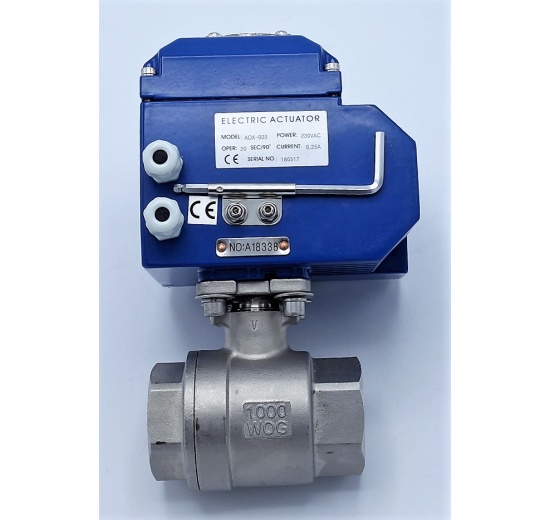

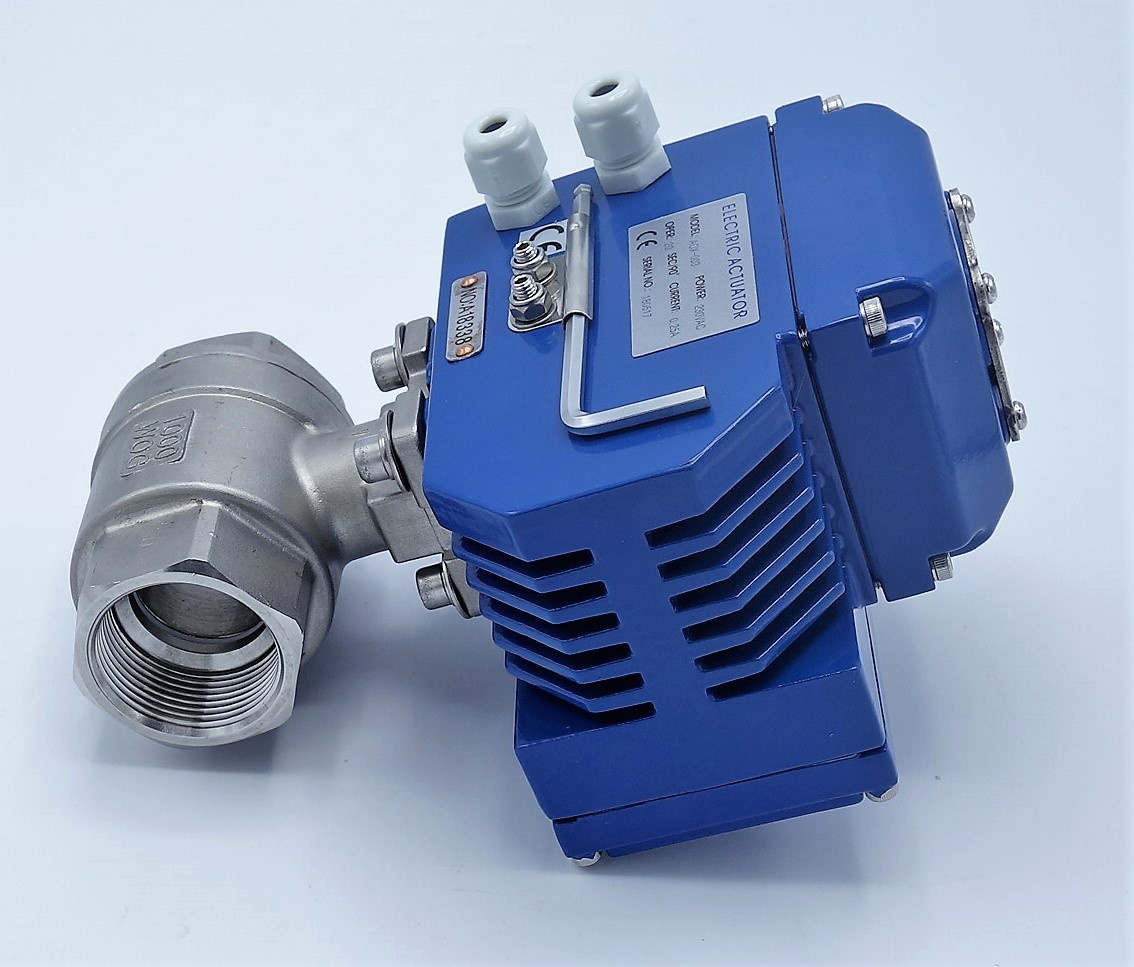

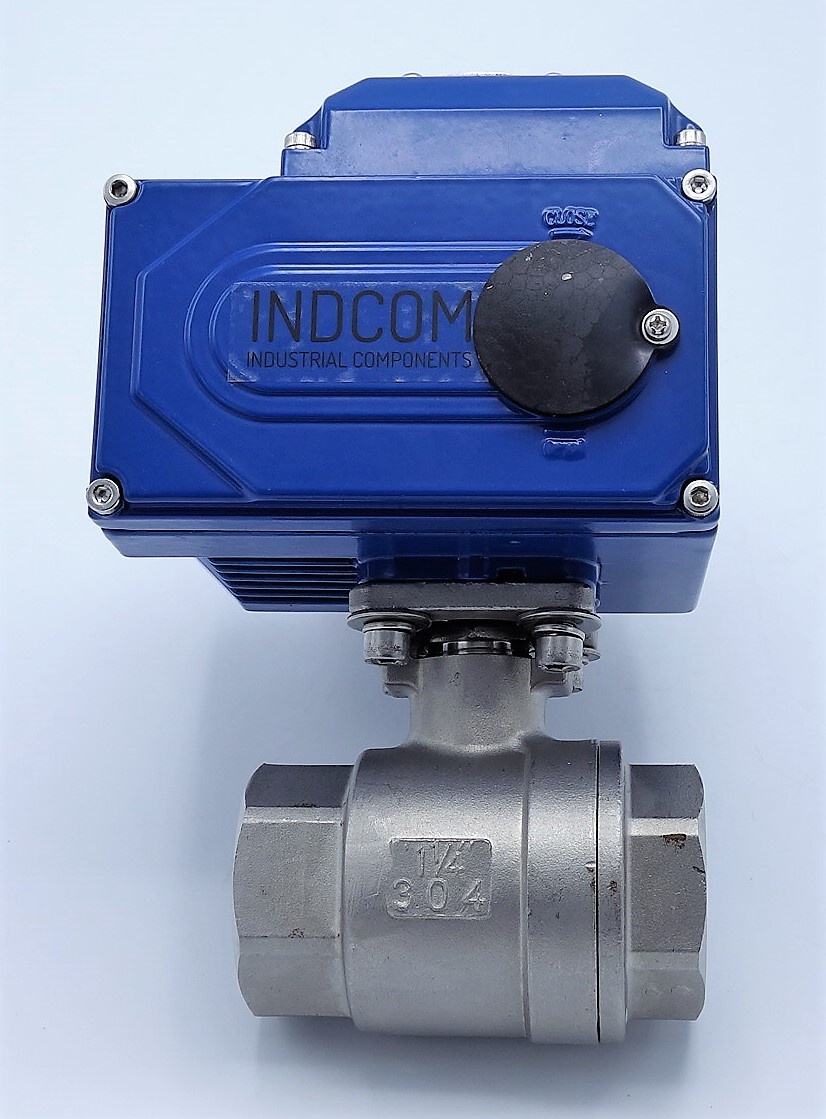

Nerezový kulový kohout, dvoudílný s adapterem pro pohon
- připojení: závit vnitřní BSP-G
- tlakový rozsah: maximálně 69 barů (1000PSI)
- pracovní teplota: 0–120 °C
- materiál: tělo a koule 1.4301 (AISI 304), sedlo PTFE, těsnění dříku PTFE (podrobné materiálové složení viz přílohy)
- ČSN EN ISO 5211 Průmyslové armatury - Připojení částečně otočných pohonů
Cena od
260,00 Kč
Ceny jsou uváděné bez DPH
Základní informace
- připojení: závit vnitřní BSP-G
- tlakový rozsah: maximálně 69 barů (1000PSI)
- pracovní teplota: 0–120 °C
- materiál: tělo a koule 1.4301 (AISI 304), sedlo PTFE, těsnění dříku PTFE (podrobné materiálové složení viz přílohy)
- ČSN EN ISO 5211 Průmyslové armatury - Připojení částečně otočných pohonů
|

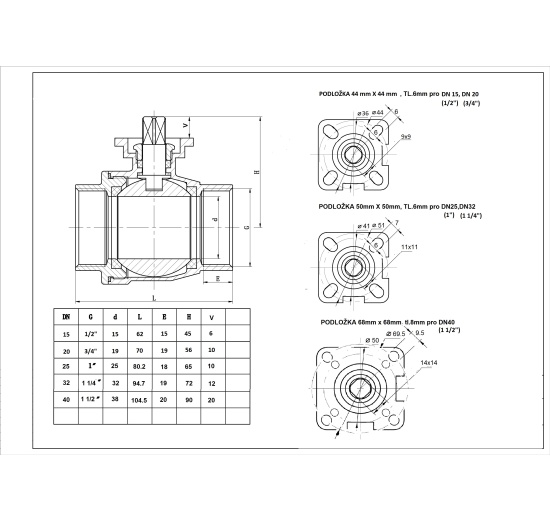

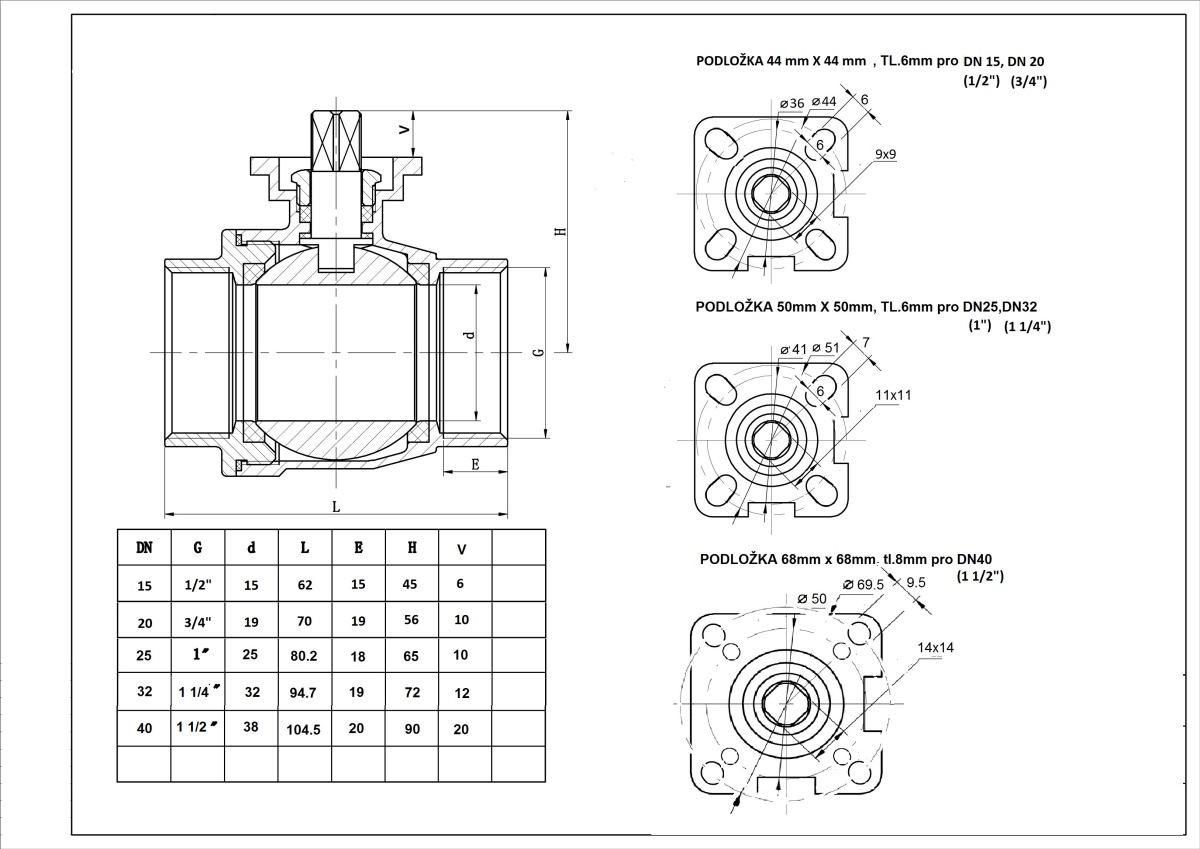

Připojení závit vnitřní |
d
(mm) |
L
(mm) |
E
(mm) |
H
(mm) |
V
(mm) |
½“ |
15 |
62 |
15 |
45 |
6 |
¾“ |
19 |
70 |
19 |
56 |
10 |
1“ |
25 |
80.2 |
18 |
65 |
10 |
1 ¼“ |
32 |
94.7 |
19 |
72 |
12 |
1 ½“ |
38 |
104.5 |
20 |
90 |
20 |
Montáž
Ventily se připojují zašroubováním do vhodného protikusu. Doporučujeme při montáži provést konzervaci šroubení potravinářskou vazelinou Loctite 8105.

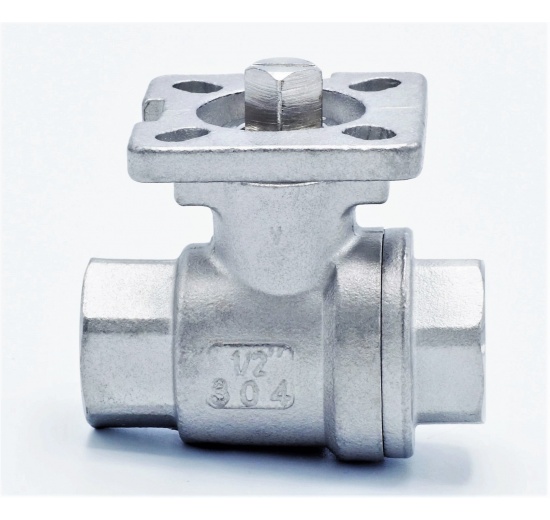

Oblasti použití kulového ventilu s montážní podložkou pro elektrický pohon
Vinařství, pivovarnictví, potravinářský a nápojový průmysl, mlékárenský průmysl, chladírenství, vodohospodářské aplikace, chemický průmysl atd.
