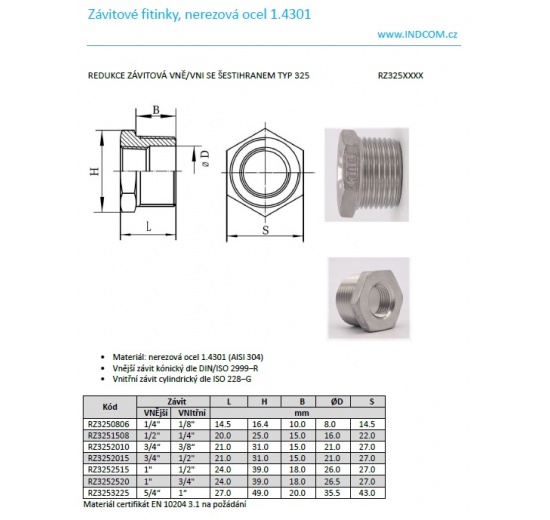

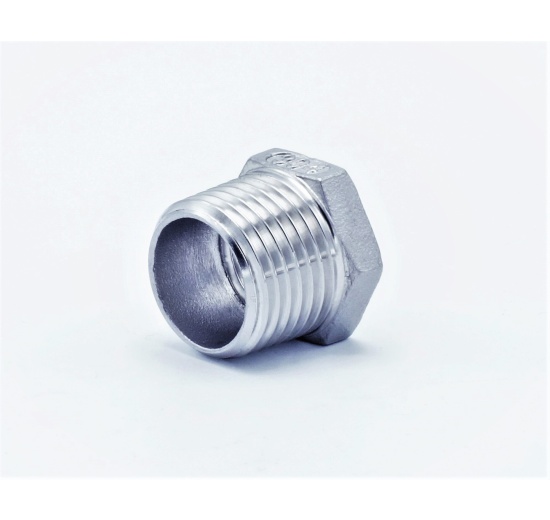

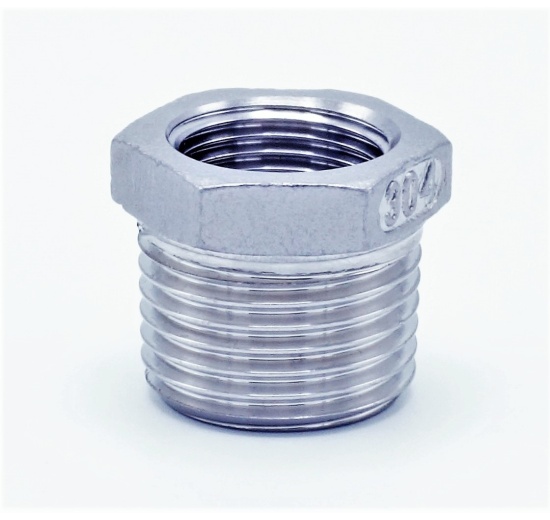

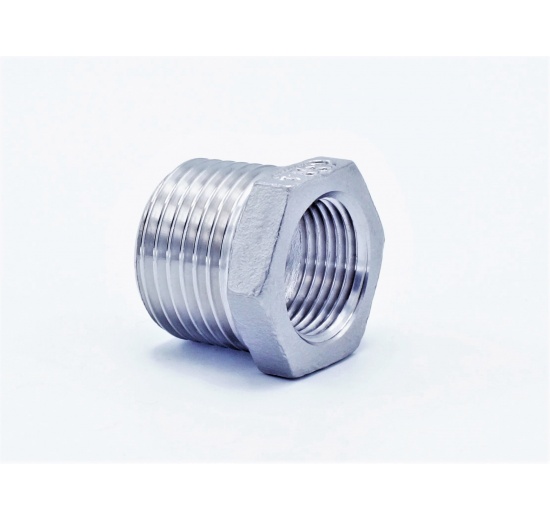

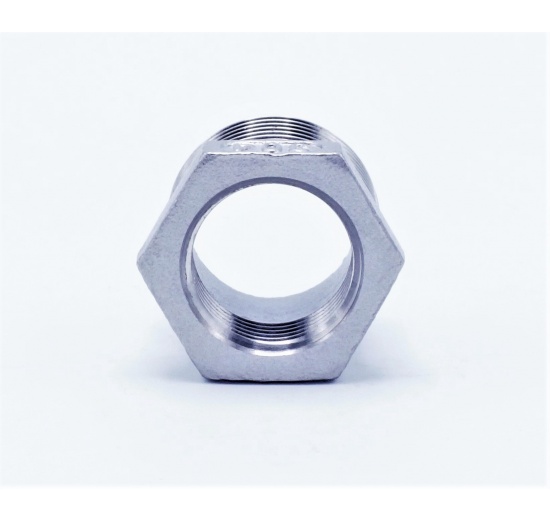

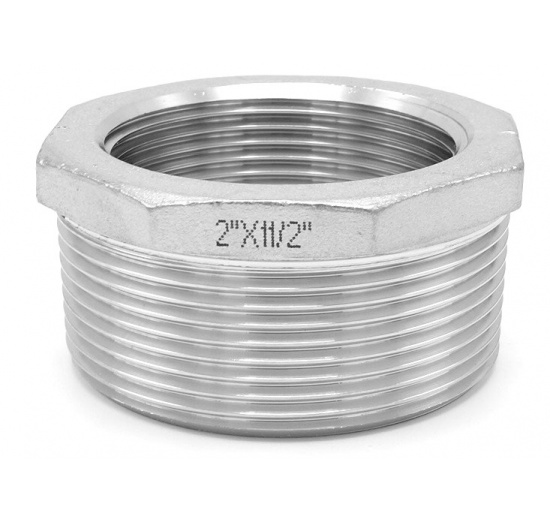

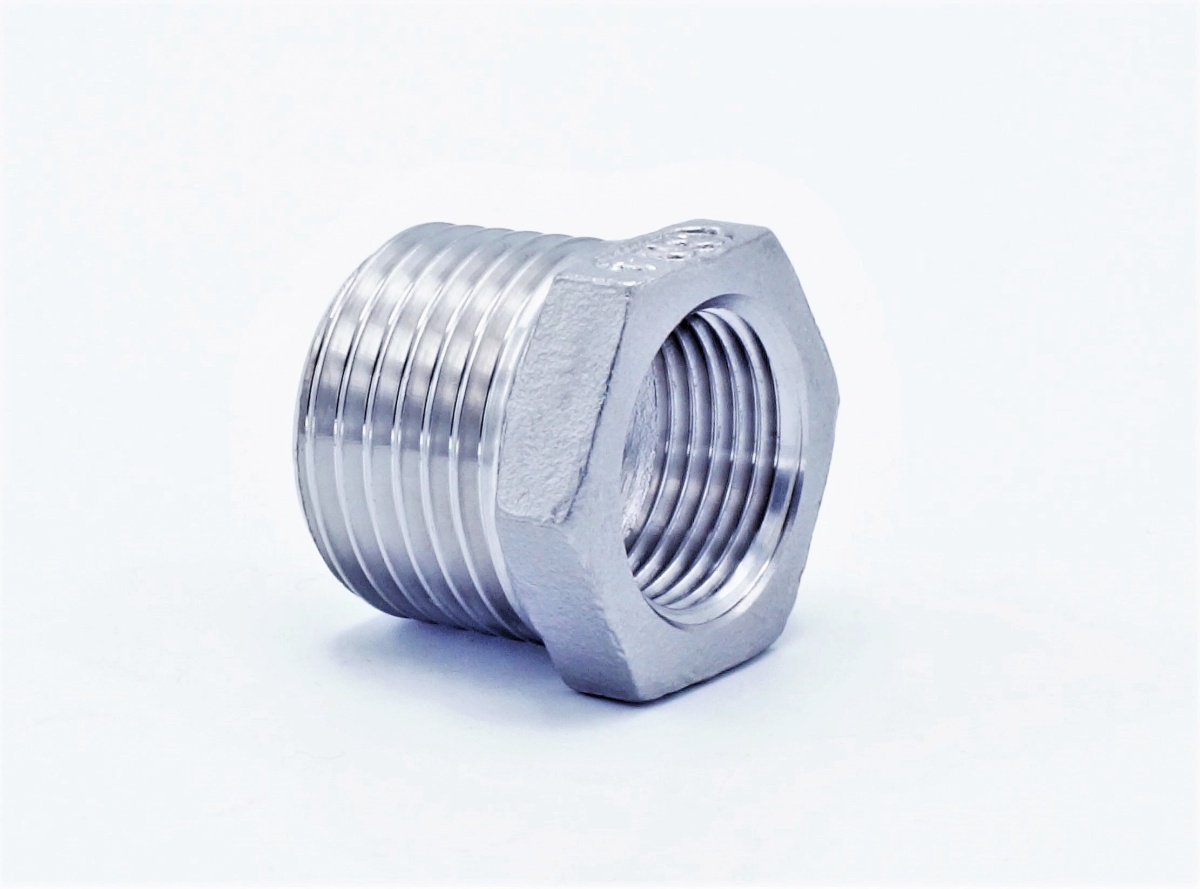

Redukce závitová VNĚ/VNI /se šestihranem/ typ 325

  • redukce závitová VNĚ/VNI, se šestihranem, typ 325

  • materiál: nerezová ocel 1.4301 (AISI 304)

  • vnější závit kónický (kuželový) dle DIN/ISO 2999 – R (EN 10226–1)

  • vnitřní závit cylindrický (válcový) dle ISO 228 – G

Kód

Závit

L

H

B

ØD

S

VNĚjší

VNItřní

                mm

RZ3250806

1/4"

1/8"

14.5

16.4

10.0

8.0

14.5

RZ3251508

1/2"

1/4"

20.0

25.0

15.0

16.0

22.0

RZ3252010

3/4“

3/8“

21.0

31.0

15.0

21.0

27.0

RZ3252015

3/4"

1/2"

21.0

31.0

15.0

21.0

27.0

RZ3252515

1"

1/2"

24.0

39.0

18.0

26.0

27.0

RZ3252520

1"

3/4"

24.0

39.0

18.0

26.5

27.0

RZ3253225

5/4“

1“

27.0

49.0

20.0

35.5

43.0
