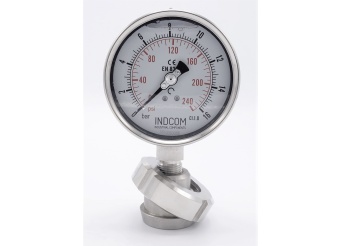

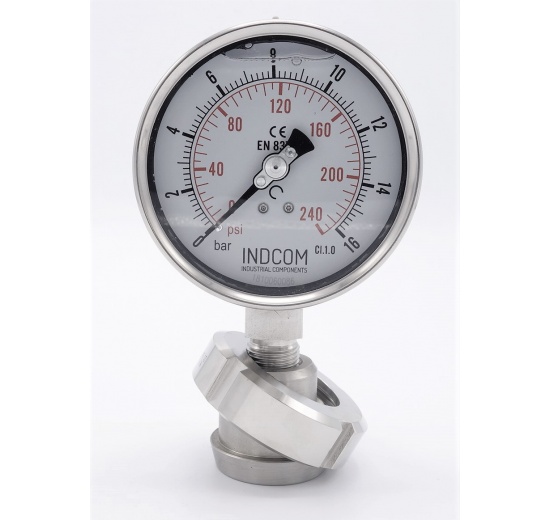

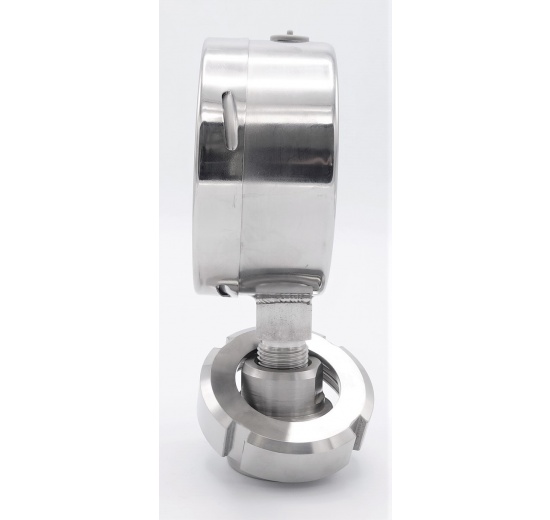

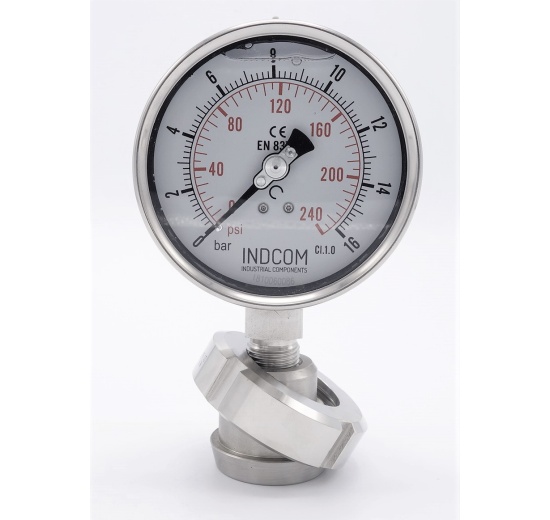

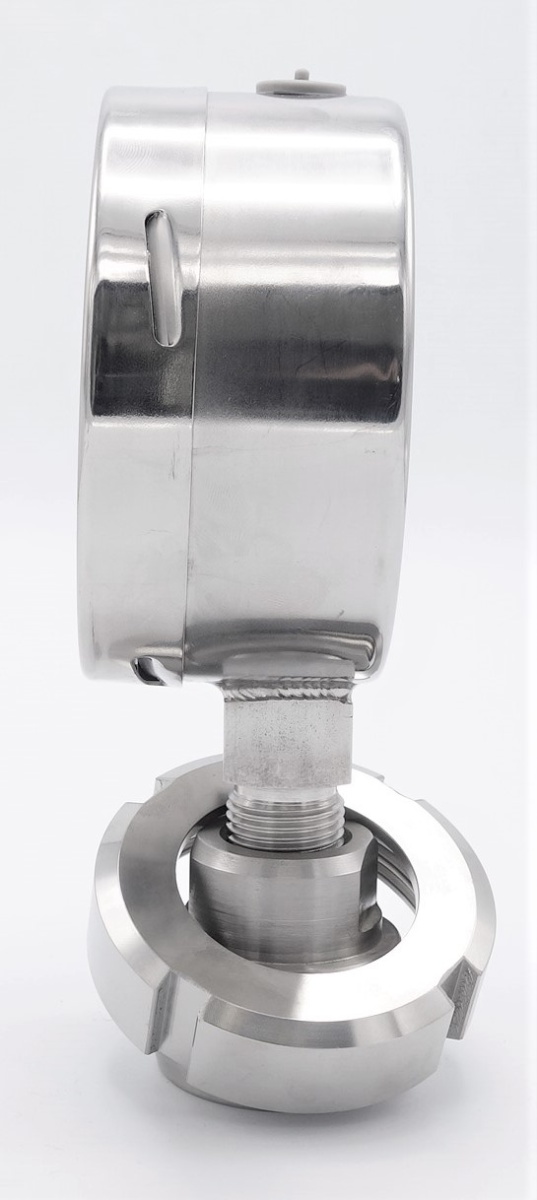

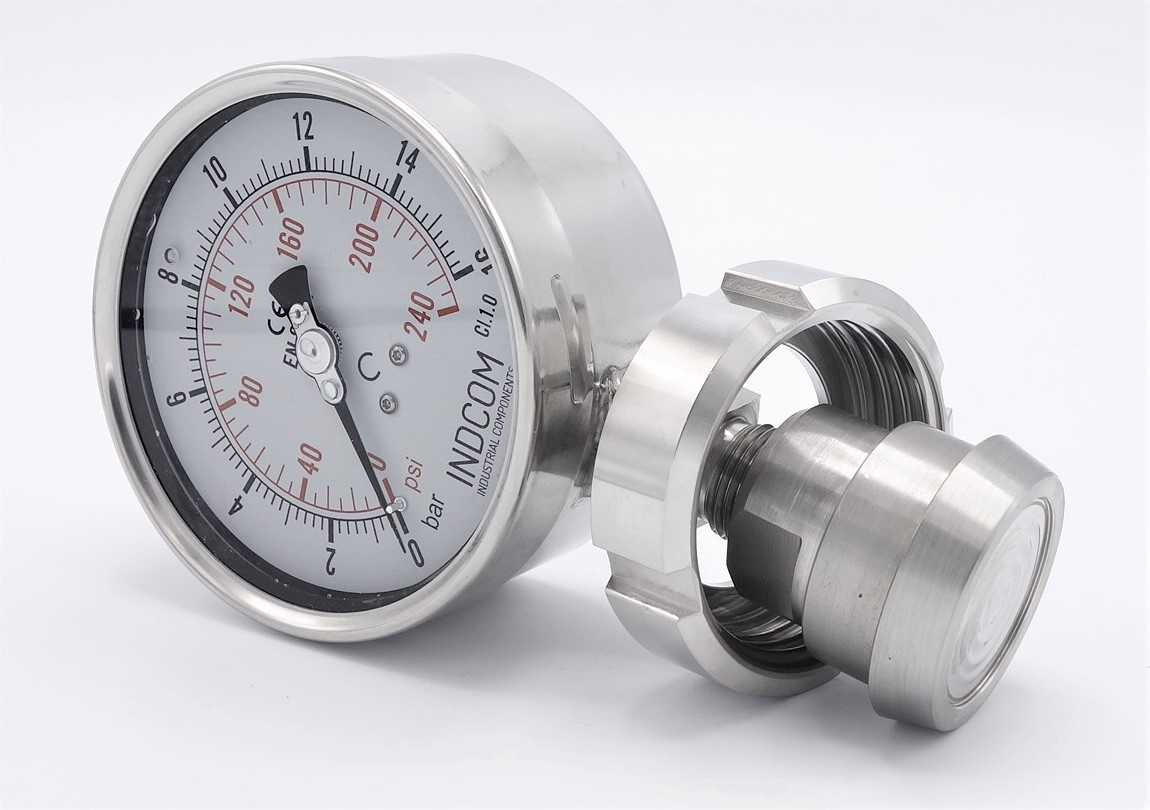

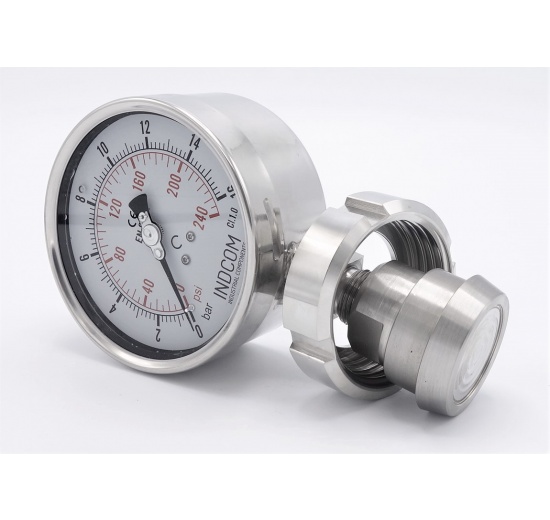

Tlakoměr s oddělovací membránou, potravinářské šroubení DIN 11851, číselník 100 mm,matice DN32| 0-16 bar
Kód:
PG221MDN32-S1F-16
Hmotnost:
1,2 kg
Dostupnost:
skladem
Popis
Tlakoměr s oddělovací membránou, potravinářské šroubení DIN 11851, číselník 100 mm,matice DN32| 0-16 bar
Technická data membránového oddělovače s převlečnou maticí:
- Materiál oddělovací membrány: AISI 316L (1.4404), Ra≤0,8 µm
- Materiál těla oddělovače: AISI 316 (1.4401)
- Materiál převlečné matice: AISI 304 (1.4301)
- Provozní teplota: –45 °C až +150 °C
- Membrána navržena na tlakový rozsah: 0–60 bar
- Plnění dle požadavků na aplikaci: silikonový olej, rostlinný olej (mandlový)
- Připojení manometru k oddělovači: závit vnitřní 1/2" BSP
- Připojení oddělovače: potravinářské šroubení – převlečná matice DN32 dle DIN 11851
Technická data celonerezových manometrů, číselník 100 mm(4"):
- Tlakoměr je vyroben z nerezové oceli materiál pouzdra AISI 304, materiál závitu AISI 316. Snímacím zařízení je Bourdonova nerezová pružina.
- Konektor je navařen metodou TIG.
- Standardně je dodáván s glycerínovou náplní (ochrana proti provozním rázům).
- Rozsah měření: 0–16 bar
- Provozní teplota: –20 °C až +200 °C
- Teplota okolí: –40 °C až 60 °C
- Skleněné průhledítko.
- Spodní připojení, závit G1/2“ BSP.
- Rozměr číselníků DN 100 mm.
- Splňují požadavky EN 837–1, třída přesnosti CL 1.0.
- Jsou navrženy s důrazem na dlouhodobou životnost a extrémní provozní podmínky.
- Jsou určeny i do provozu, kde se vyskytují vibrace nebo pulzující tlaky.
Použití těchto manometrů je obvyklé pro následující případy:
- silně viskózní kapaliny
- kapaliny s pevnými částicemi, sedimentující kaly
- horké kapaliny, které tuhnou nebo krystalizují při poklesu teploty
- agresivní kapaliny
- v případech, kdy jsou přísné požadavky na dokonalé pročištění a sanitaci systému
Dané koncepce spočívá v použití oddělovací membrány a inertní kapaliny, která přenáší tlak do měřicího ústrojí tlakoměru (manometru).
Tento typ tlakoměrů (manometrů) se používá k měření tlaku kapalin a plynů v případech, kdy je nepřípustné, aby měřené médium vniklo do měřicího ústrojí tlakoměru.
Oblasti použití:
Strojírenství, chlazení, vzduchotechnika, pivovarnictví, potravinářský a nápojový průmysl, vinařství, chladírenství, vodohospodářské aplikace, chemický průmysl atd.
