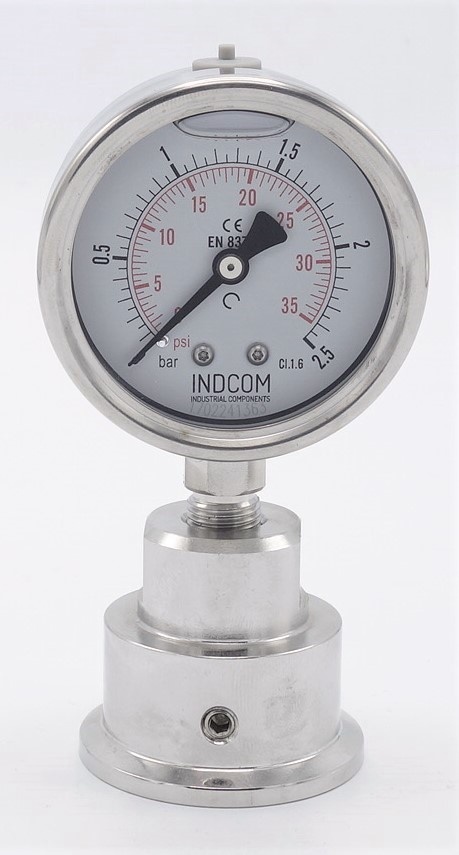

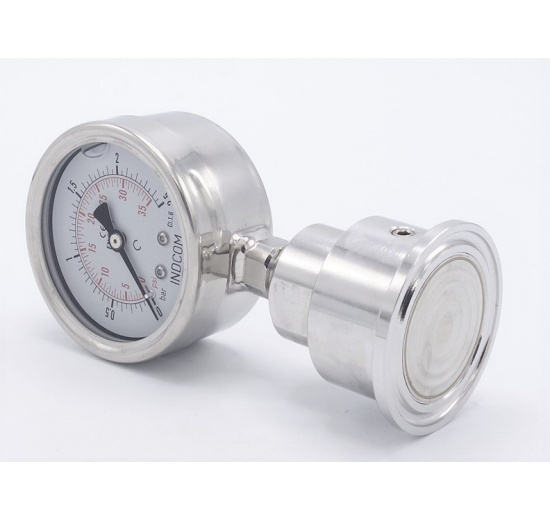

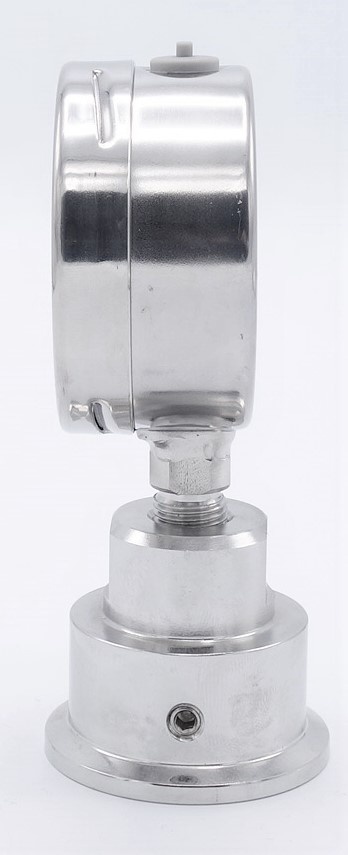

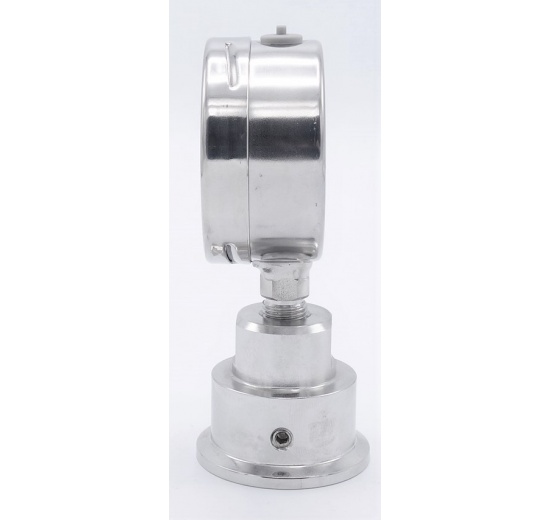

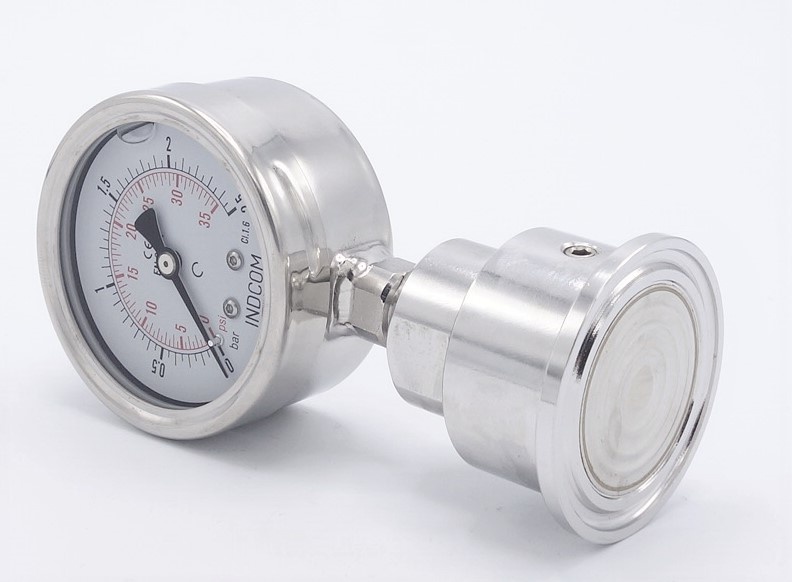

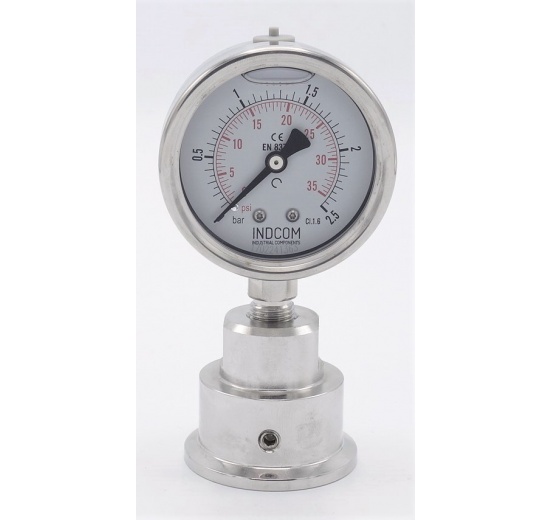

Celonerezový tlakoměr s oddělovací membránou, 63mm | 0-2,5 bar, (clamp-50,5mm)

Kód: PG221M-S2F-2,5
Hmotnost: 0,5 kg
EAN: PGMS2F2,5
Dostupnost: 5 ks
Cena bez DPH 1 995,00 Kč
Chci nakupovat v EUR
Dotaz na odborníka

Popis

Tento typ tlakoměrů (manometrů) se používá k měření tlaku kapalin a plynů v případech, kdy je nepřípustné, aby měřené médium vniklo do měřicího ústrojí tlakoměru.

Použití těchto manometrů je obvyklé pro následující případy:

  • silně viskózní kapaliny
  • kapaliny s pevnými částicemi, sedimentující kaly
  • horké kapaliny, které tuhnou nebo krystalizují při poklesu teploty
  • agresivní kapaliny
  • v případech, kdy jsou přísné požadavky na dokonalé pročištění a sanitaci systému

Dané koncepce spočívá v použití oddělovací membrány a inertní kapaliny, která přenáší tlak do měřicího ústrojí tlakoměru (manometru).

Vlastnosti tlakoměrů (manometrů) s oddělovací membránou:

  • Tlakoměr je vyroben z nerezové oceli materiál pouzdra AISI 304, materiál závitu AISI 316. Snímacím zařízení je Bourdonova nerezová pružina.
  • Konektor je navařen metodou TIG.
  • Standardně je dodáván s glycerínovou náplní (ochrana proti provozním rázům).
  • Skleněné průhledítko.
  • Spodní připojení: DIN clamp – DN40 (límeček 50,5mm)
  • Rozměr číselníků: 63 mm
  • Rozsah měření: 0–2,5bar
  • Splňují požadavky EN 837–1, třída přesnosti CL 1.6.
  • Materiál oddělovací membrány: AISI 316L (1.4404)
  • Materiál těla CLAMP oddělovače: AISI 304 (1.4301)
  • Provozní teplota: –45 °C až +150 °C
  • Membrána navržena na tlakový rozsah: 0–60 bar
  • Plnící kapalina: dle požadavků zákazníka na aplikaci
  • Jsou navrženy s důrazem na dlouhodobou životnost a extrémní provozní podmínky.
  • Jsou určeny do potravinářského a nápojového průmyslu a všude tam, kde je kladen důraz na důslednou sanitaci a pročištění. Tlakoměry je rovněž možné použít v provozech, kde se vyskytují vibrace nebo pulzující tlaky.

Montáž celonerezového tlakoměru (manometru) s oddělovací membránou:

Připojení se provádí za pomocí clamp objímky a silikonového těsnění s daným clamp protikusem.

Oblasti použití:

Strojírenství, chlazení, vzduchotechnika, pivovarnictví, potravinářský a nápojový průmysl, vinařství, chladírenství, vodohospodářské aplikace, chemický průmysl atd.
