Spojení CLAMP DIN 32676

  • CLAMP systém (CLAMP spoj) umožňuje rychlou a přesnou montáž i demontáž bez nutnosti nářadí
  • snadné rozšiřování systému o nové prvky - flexibilita v potrubních systémech
  • velkou předností CLAMP systému je snadná sanitace (CIP/SIP)
  • standard pro DN10-DN100:DIN 32676, trubka DIN 11850
  • standard pro DN125-DN300: DIN 32676 (ASME-BPE 2009)

Materiálový certifikát EN 10204 3.1 na požádání.





Systém CLAMP DIN 32676  je standardizovaný hygienický spojovací systém používaný zejména v potravinářském, farmaceutickém a biotechnologickém průmyslu. Určeno pro aplikace ve vinařství, pivovarnictví, v potravinářském a nápojovém průmyslu, mlékárénském průmyslu, chladírenství, vodohospodářství, v chemickém průmyslu atd. Umožňuje rychlé a hygienické spojení potrubí a armatur.

Složení clamp spoje:

Clamp spoj podle DIN 32676 se skládá ze tří hlavních částí:

  1. Dvě clamp hrdla ( tzv. "ferrule")
  2. Těsnění (gasket) – obvykle EPDM, FKM (Viton), PTFE apod., schválené pro styk s potravinami
  3. Clamp objímka (spona ,svěrka) – spojuje obě části a stlačuje těsnění



Rozměrové řady (kompatibilita):

Pozor: Mezi řadami A, B a C nejsou komponenty navzájem kompatibilní (mají odlišné průměry a tloušťky stěn).

DIN 32676 je rozdělena do tří řad, které se liší podle typu použitých trubek:

ŘadaPopisNorma trubek
A Pro trubky podle ISO 1127 (evropské) DIN 11850, ISO 2037
B Pro trubky podle britského standardu

BS 4825-3

C Pro trubky podle americké normy ASME BPE, ASTM A269

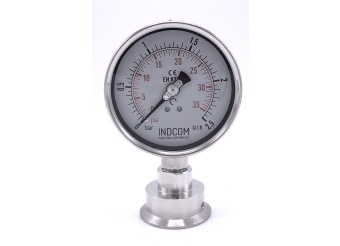

Celonerezový tlakoměr s oddělovací membránou…

Tento typ tlakoměrů (manometrů) se používá k měření tlaku kapalin a plynů v případech,…

Cena od 2 295,00 Kč

CLAMP 50.5 mm_ závitový adaptér DN15_závit vnější…

Připojení Tri clamp standard: DIN 32676 clamp límeček 50.5 mm, závit vnější 1/2" Vnitřní…

Cena od 176,00 Kč

Membránový oddělovač, CLAMP DIN 32676, límeček 50…

Technická data nerezového membránového oddělovače: připojení: DIN 32676 CLAMP DN40 …

Cena od 1 555,00 Kč

CLAMP 34 mm_ závitový adaptér DN15_závit vnější 1…

Připojení: DIN 32676 clamp límeček 34 mm, závit vnější 1/2" Vnitřní průměr: 9.5 mm…

Cena od 214,00 Kč

Celonerezový tlakoměr 100 mm s oddělovací…

Technické parametry manometru Materiál pouzdra SS - DIN 1.4301 (AISI 304), mechanismus…

Cena od 2 845,00 Kč

Fixní mycí hlavice, clamp připojení DN25

Typ připojení: CLAMP DIN 32 676 - límeček 50,5 mm Trubka: DN25 Tlak: 1.5 až 2.5 bar…

Cena od 395,00 Kč

Redukce centrická, clamp DN25/20

standard: DIN32676 typ: centrická, clamp 25(límeček 50.5 mm)/20 (límeček 34 mm) materiál:…

Cena od 192,00 Kč

Redukce excentrická, clamp DN25/20

Standard: DIN 32676 Typ: excentrické, clamp Materiál: nerezová ocel 1.4301 (AISI 304)…

Cena od 207,00 Kč

Celonerezový tlakoměr s oddělovací membránou…

Technické parametry manometru Materiál pouzdra SS - DIN 1.4301 (AISI 304), mechanismus…

Cena od 2 845,00 Kč

Spojka CLAMP šroubení C-G DN20(K34)/Rd44

CLAMP DIN 32676 DN20 (límeček 34 mm) šroubení DIN 11851 (Rd44) nerezová ocel AISI 304 …

Cena od 212,75 Kč

Redukce excentrická, clamp DN32/20

Standard: DIN 32676 Typ: excentrické, clamp Materiál: nerezová ocel 1.4301 (AISI 304)…

Cena od 217,00 Kč

Clamp hadicový adaptér DN15 (Ø vně 17,5 mm),…

Standard CLAMP připojení: DIN 32676, clamp límeček 34 mm Materiál: nerezová ocel 1.4301 …

Cena od 187,11 Kč

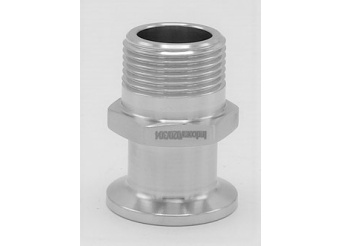

CLAMP 34 mm_ závitový adaptér DN20_závit vnější 3…

Připojení: clamp límeček 34 mm, závit vnější 3/4" Vnitřní průměr: 15.8 mm Materiál: SS -…

Cena od 214,00 Kč

Fixní mycí hlavice, clamp připojení DN25_1.7m

Typ připojení: CLAMP DIN 32 676 - límeček 50,5 mm Tlak: 1.5 až 2.5 bar Maximální pracovní…

Cena od 395,00 Kč

Celonerezový tlakoměr s oddělovací membránou…

Tento typ tlakoměrů (manometrů) se používá k měření tlaku kapalin a plynů v případech,…

Cena od 2 485,00 Kč

Redukce centrická, clamp DN32/20

Standard: DIN32676 Typ: centrická, clamp 32/20 Materiál: nerezová ocel 1.4301 (AISI 304)…

Cena od 200,00 Kč

Spojka CLAMP/šroubení C-G DN25(K50.5)/Rd52

CLAMP DIN 32676 DN25 (límeček 50.5 mm) šroubení DIN 11850,11851 (Rd52) nerezová ocel AISI…

Cena od 219,10 Kč

Celonerezový tlakoměr 100 mm s oddělovací…

Tento typ tlakoměrů (manometrů) se používá k měření tlaku kapalin a plynů v případech,…

Cena od 2 485,00 Kč

T kus, CLAMP DN25 (K50.5)

Tri clamp standard: DIN 32 676 Typ: clamp DN25 Materiál: nerezová ocel 1.4301 (AISI 304)…

Cena od 299,40 Kč

Membránový oddělovač, CLAMP DIN 32676, límeček 50…

Technická data membránového oddělovače, připojení CLAMP DIN 32676: připojení DIN 32676…

Cena od 1 555,00 Kč

Celonerezový tlakoměr 63 mm s oddělovací…

Tento typ tlakoměrů (manometrů) se používá k měření tlaku kapalin a plynů v případech,…

Cena od 2 295,00 Kč

CLAMP 50.5 mm_ závitový adaptér DN20_závit vnější…

Připojení: Tri clamp límeček 50.5 mm, závit vnější 3/4" Vnitřní průměr: 18.5 mm Materiál:…

Cena od 211,00 Kč

Redukce centrická, clamp DN32/25

Standard: DIN32676 Typ: centrická, clamp 32/25 Materiál: nerezová ocel 1.4301 (AISI 304)…

Cena od 201,00 Kč

Redukce excentrická, clamp DN32/25

Standard: DIN 32676 Typ: excentrické, clamp Materiál: nerezová ocel 1.4301 (AISI 304)…

Cena od 196,00 Kč
