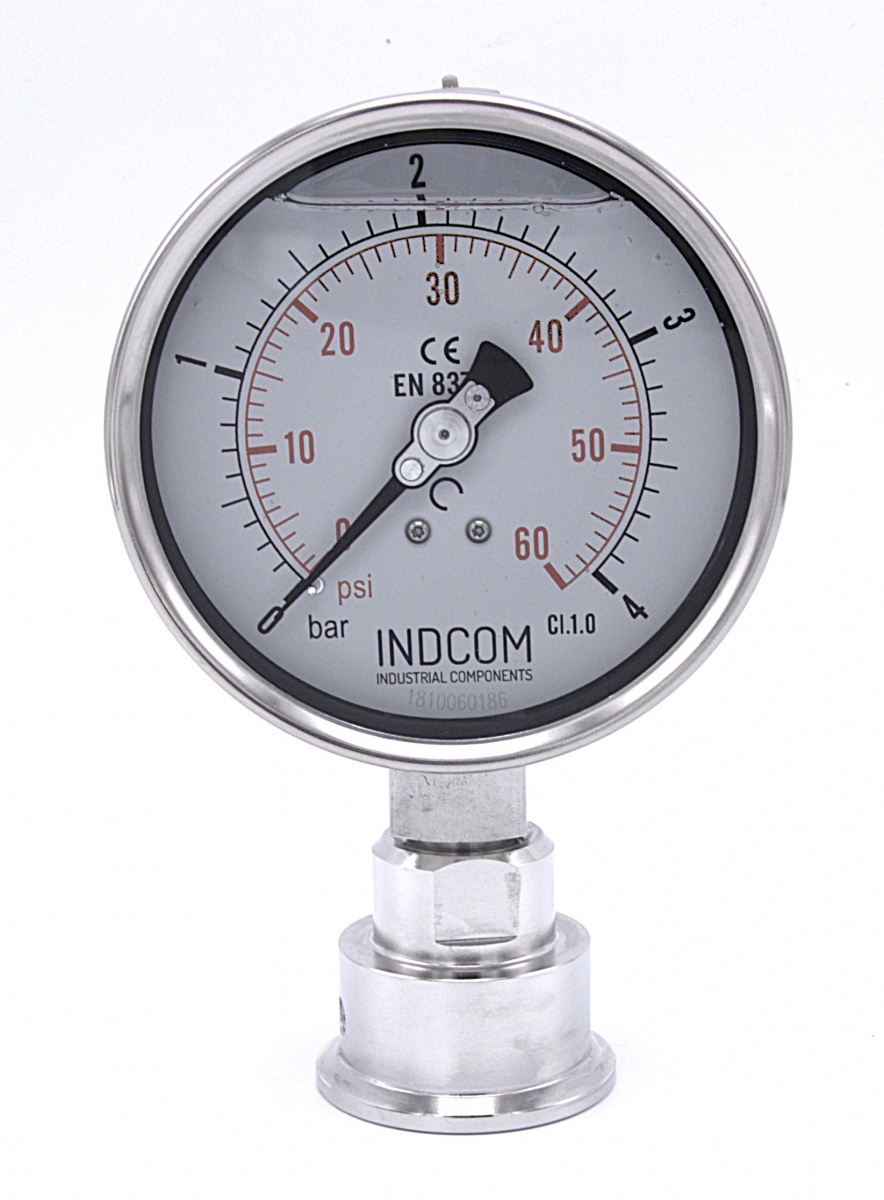

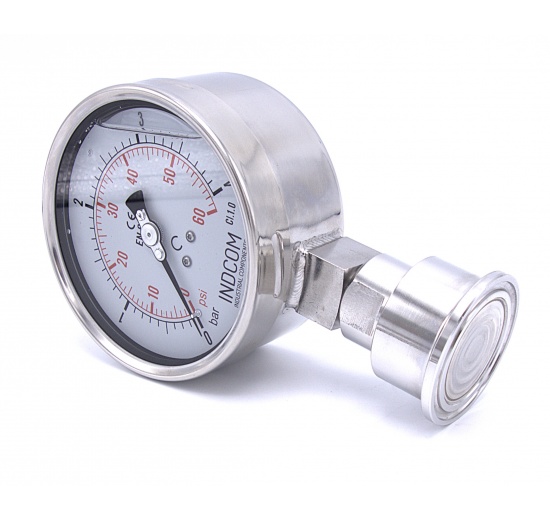

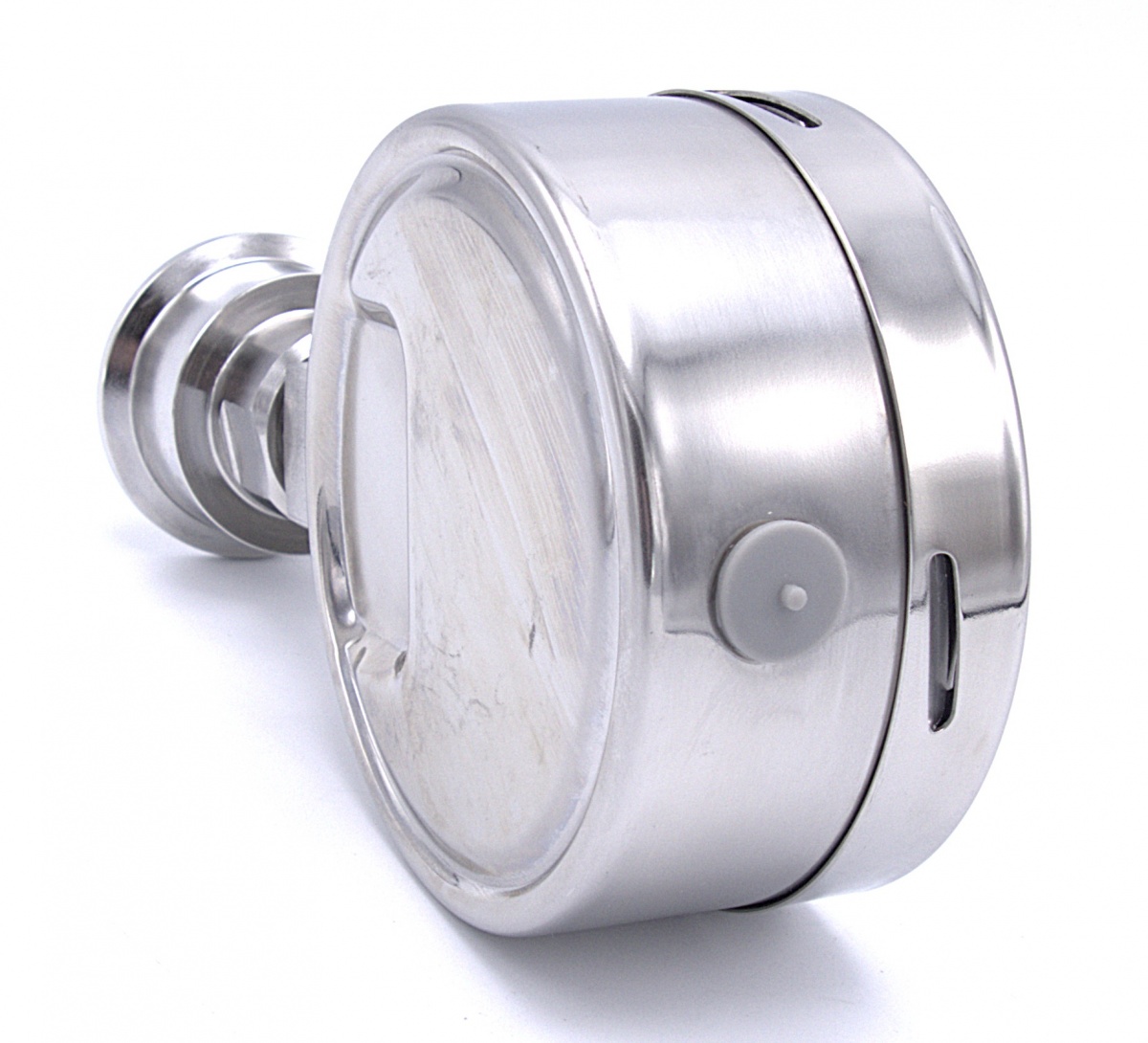

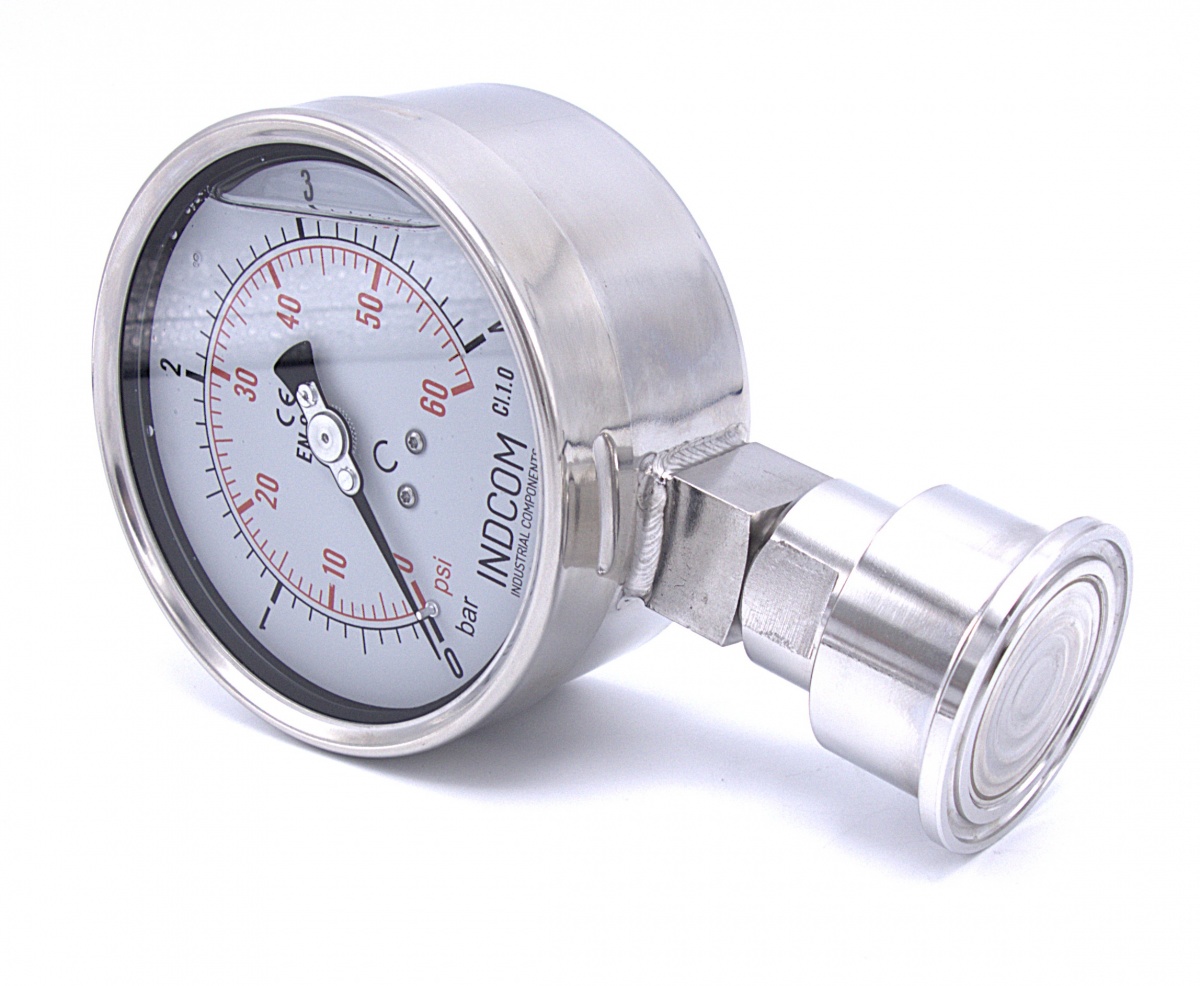

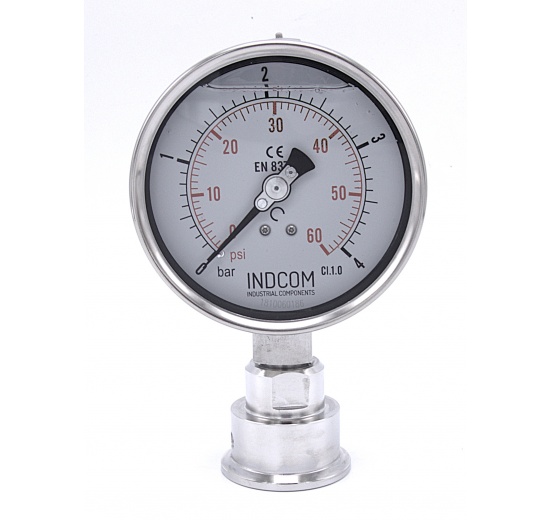

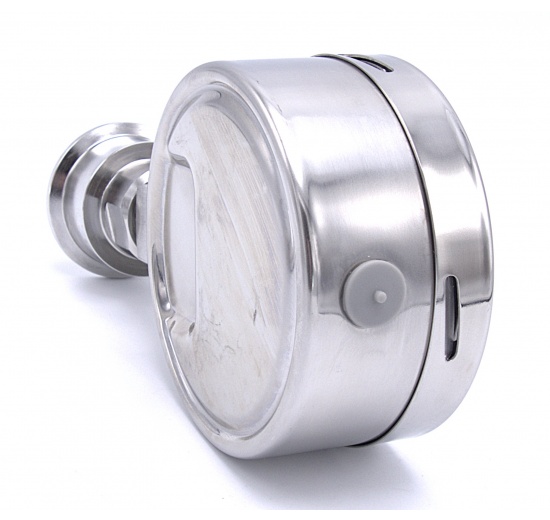

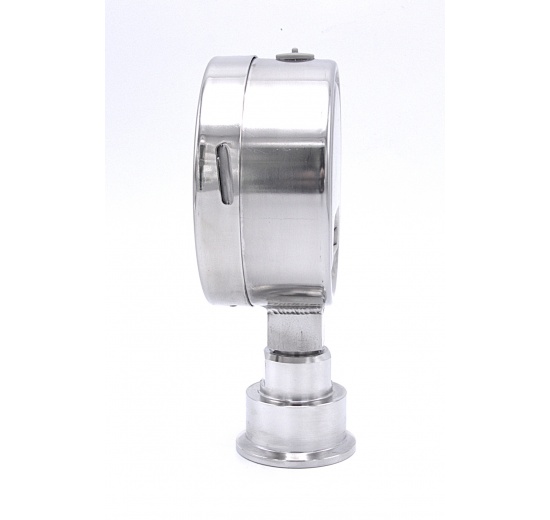

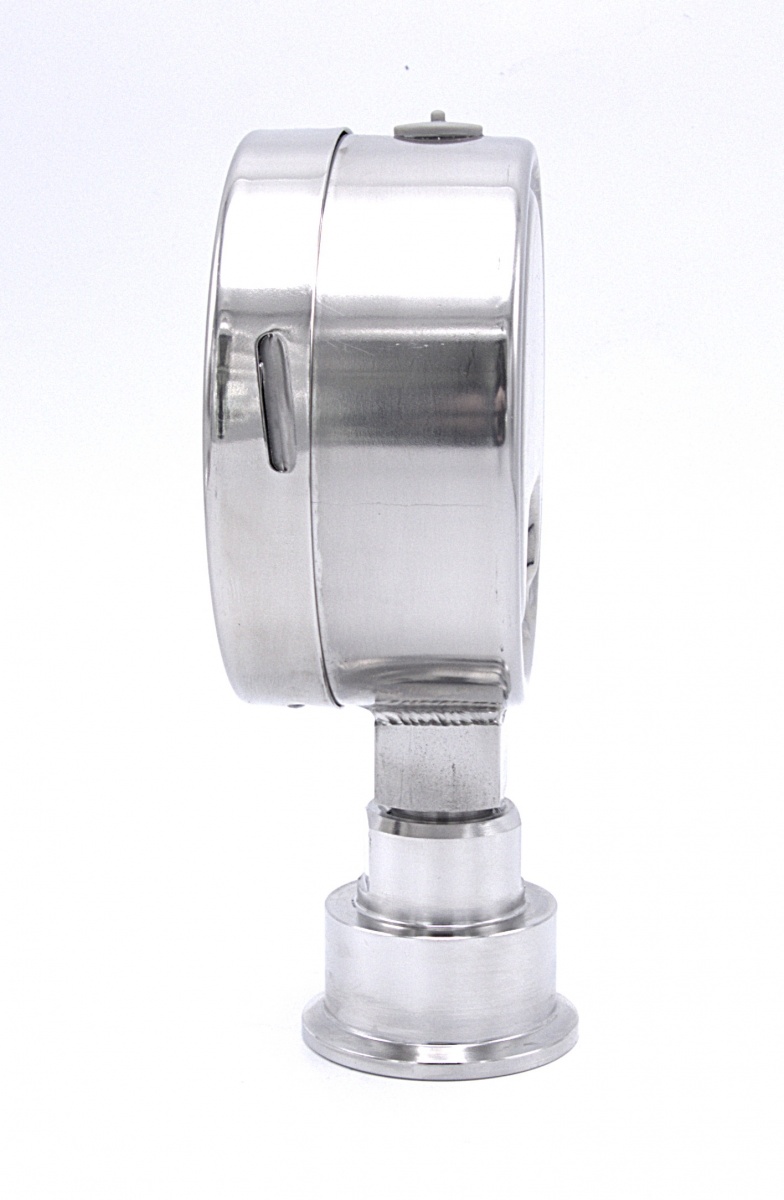

Celonerezový tlakoměr 100 mms oddělovací membránou CLAMP DIN 32676 (K50.5), DN 40 (límeček 50.5 mm)
0-4 bar

  • Kód: PG221M50-S1F-4
  • Hmotnost: 0,95 kg

Tento typ tlakoměrů se používá k měření tlaku kapalin a plynů v případech, kdy je nepřípustné, aby měřené médium vniklo do měřicího ústrojí manometru.

Varianta
Počet kusů
2 185,00 Kč
Ceny jsou uváděné bez DPH
SKLADEM

Základní informace

  • silně viskózní kapaliny
  • kapaliny s pevnými částicemi, sedimentující kaly
  • horké kapaliny, které tuhnou nebo krystalizují při poklesu teploty
  • agresivní kapaliny
  • v případech, kdy jsou přísné požadavky na dokonalé pročištění a sanitaci systému

Daná koncepce spočívá v použití oddělovací membrány a inertní kapaliny, která přenáší tlak do měřicího ústrojí tlakoměru manometru.

Vlastnosti manometrů s oddělovací membránou

  • tlakoměr je vyroben z nerezové oceli - materiál pouzdra AISI 304, materiál závitu AISI 316
  • snímacím zařízení je Bourdonova nerezová pružina
  • konektor je navařen metodou TIG
  • standardně je dodáván s glycerínovou náplní (ochrana proti provozním rázům).
  • materiál krytu ciferníku: sklo
  • spodní připojení: CLAMP DIN 32676 - DN 40 (límeček 50.5 mm)
  • rozměr číselníku: 100 mm
  • rozsah měření: 0–4 bar
  • splňuje požadavky EN 837–1, třída přesnosti CL 1.0
  • materiál těsnění oddělovací membrány: teflon
  • materiál oddělovací membrány: AISI 316L (1.4404)
  • materiál těla oddělovací membrány: AISI 304 (1.4301)
  • provozní teplota: –45 °C až +150 °C
  • membrána navržena na tlakový rozsah: 0–60 bar
  • plnící kapalina: s ohledem na aplikaci a požadavky zákazníka
  • je navržen s důrazem na dlouhodobou životnost a extrémní provozní podmínky
  • je určen do potravinářského a nápojového průmyslu a všude tam, kde je kladen důraz na důslednou sanitaci a pročištění
  • tlakoměr je rovněž možné použít v provozech, kde se vyskytují vibrace nebo pulzující tlaky

Montáž celonerezového tlakoměru (manometru) s oddělovací membránou

Připojení se provádí za pomocí clamp objímky a silikonového těsnění s daným clamp protikusem.

Oblasti použití

Strojírenství, chlazení, vzduchotechnika, pivovarnictví, potravinářský a nápojový průmysl, vinařství, chladírenství, vodohospodářské aplikace, chemický průmysl atd.
