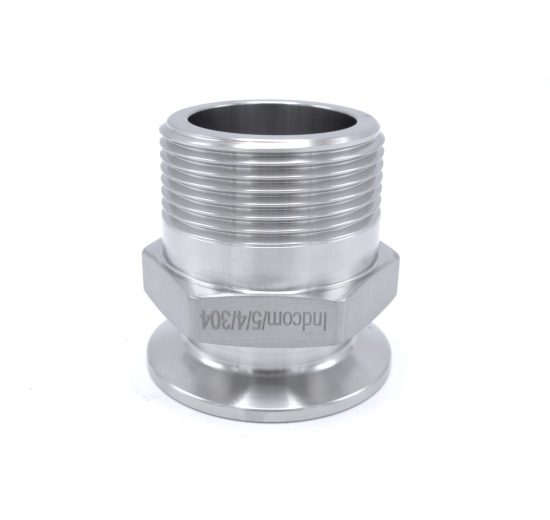

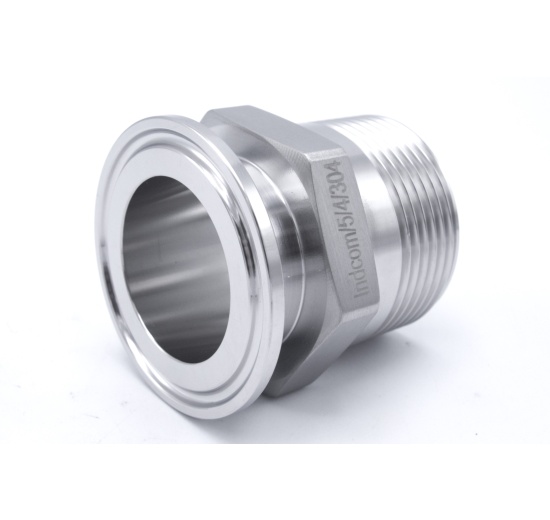

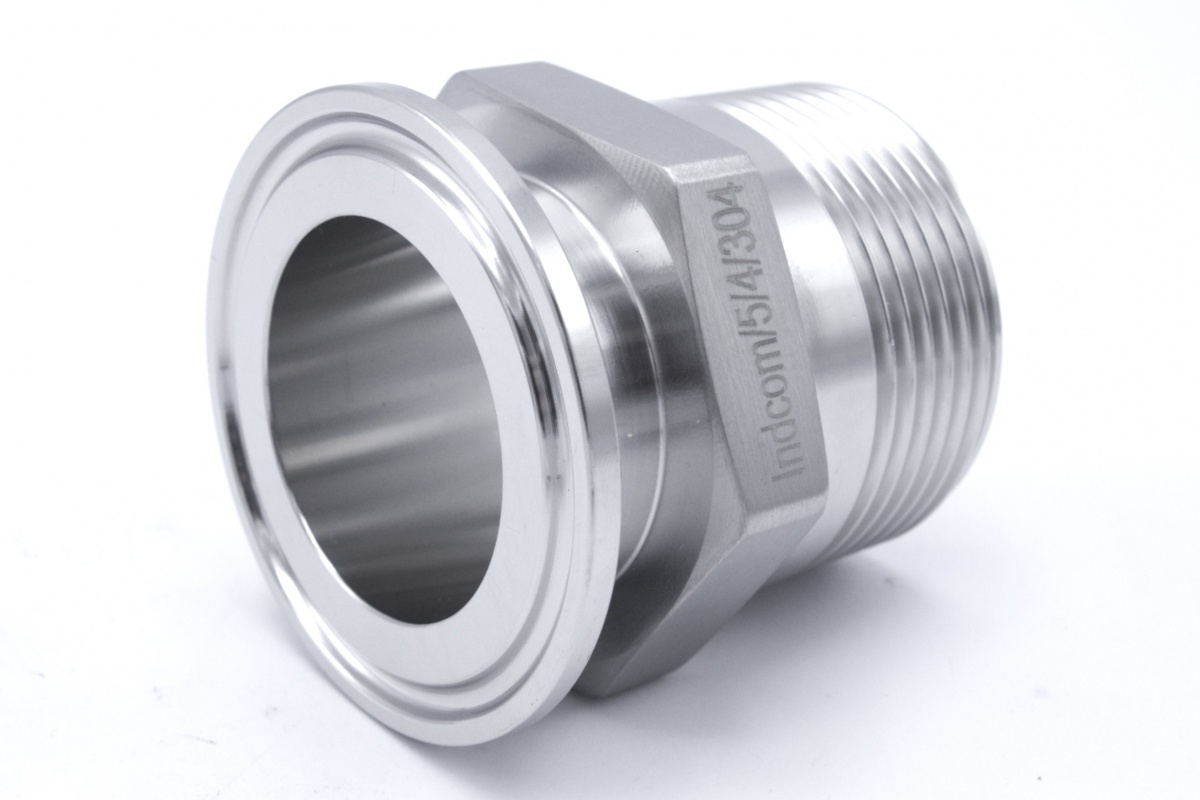

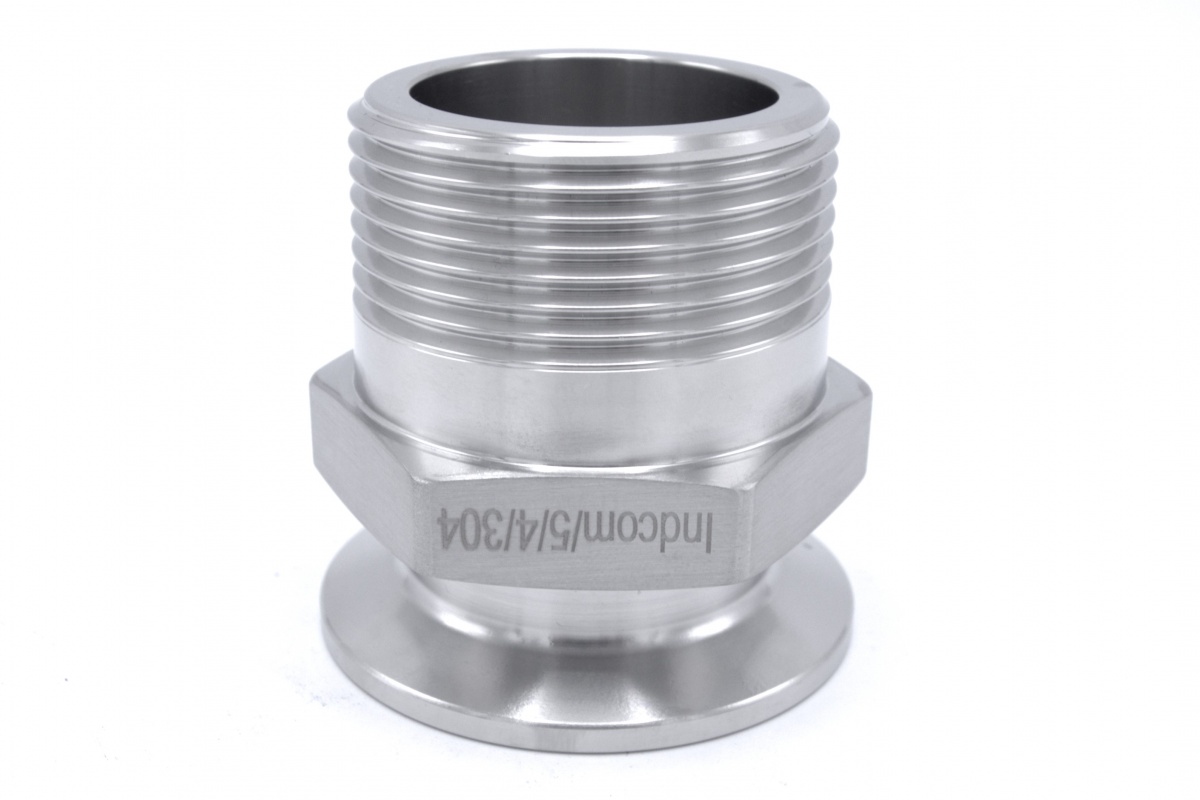

CLAMP závitový adaptér, závit vnější (nipl)
Cena od
168,00 Kč
Ceny jsou uváděné bez DPH
Základní informace
| Standard CLAMP | DIN clamp 32676 |
| Závit | BSPP-G (trubkový závit válcový) |
| Materiál | nerezová ocel 1.4301 (AISI 304) |
| Pracovní tlak | max.10 bar |
Montáž
Doporučujeme při montáži provést konzervaci šroubení potravinářskou vazelinou Loctite 8105.
Oblasti použití

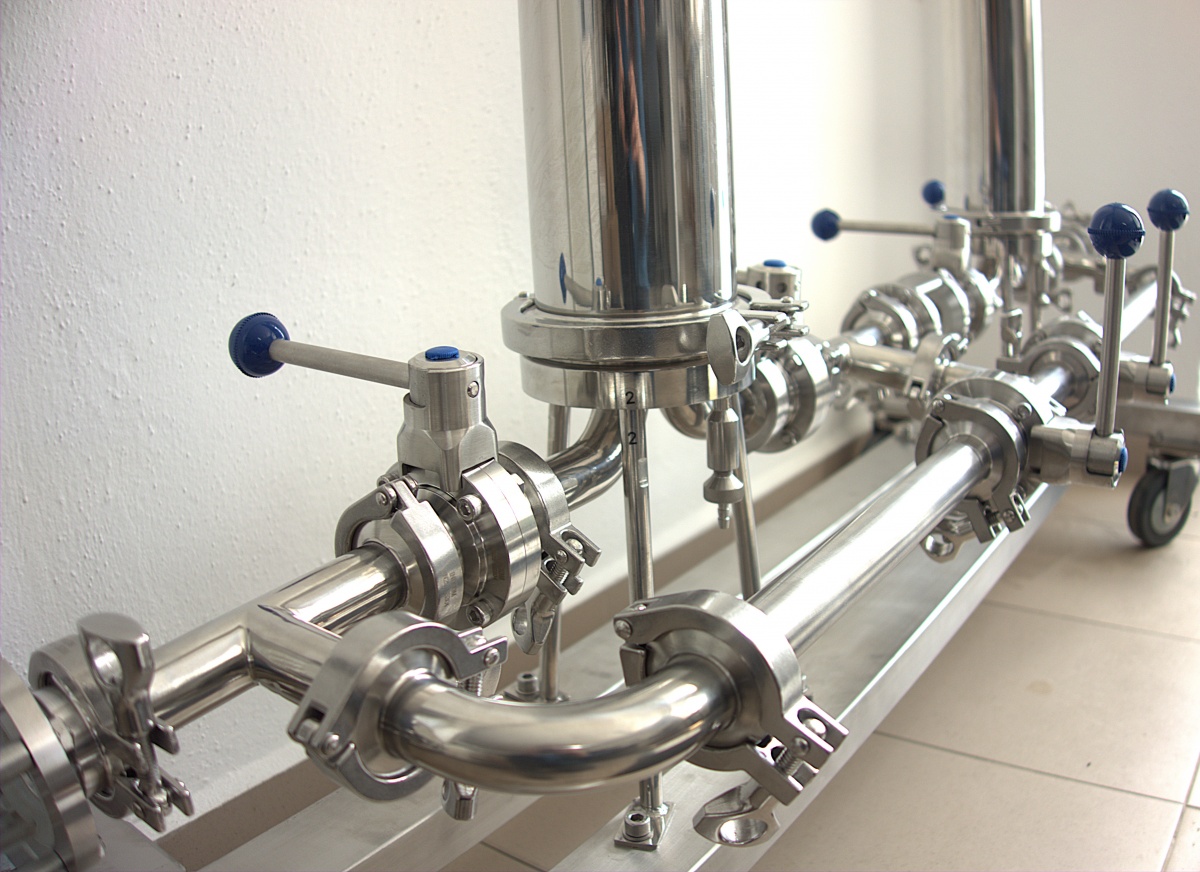

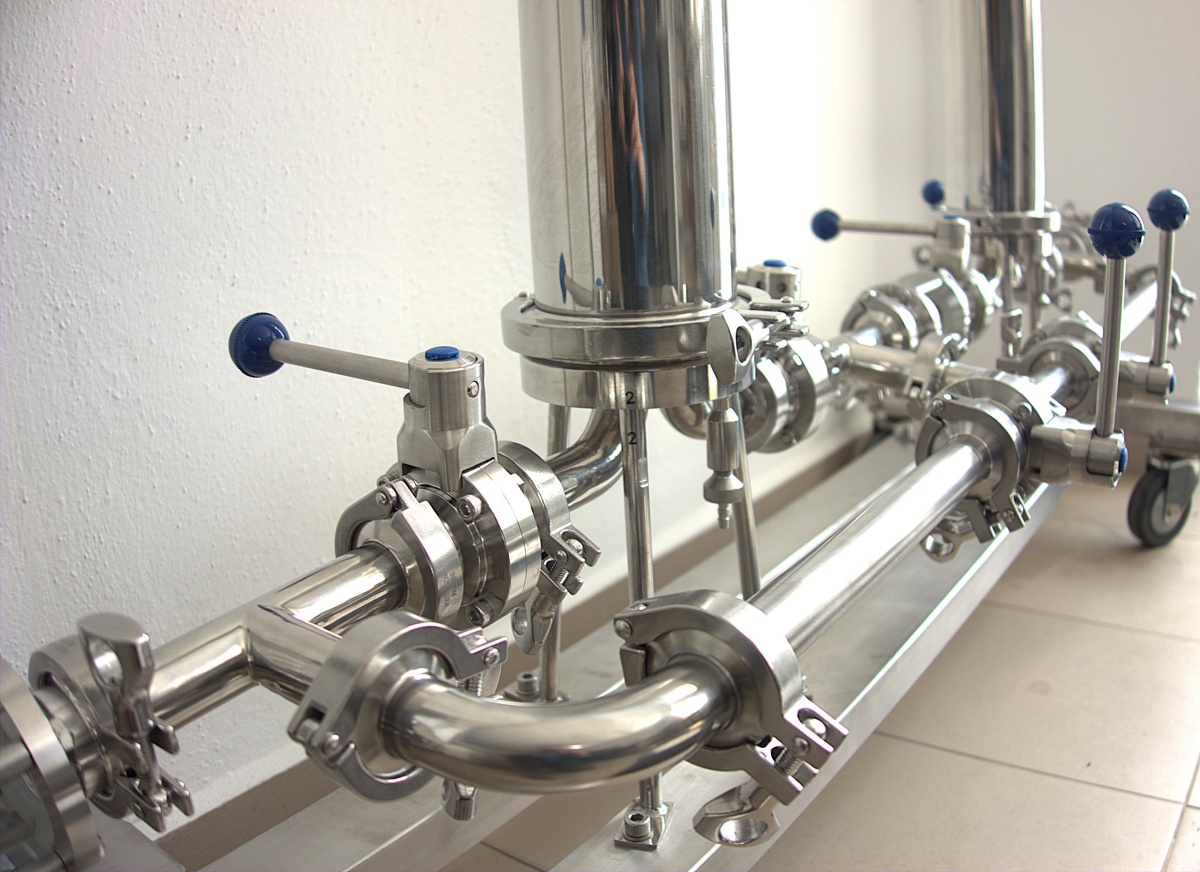

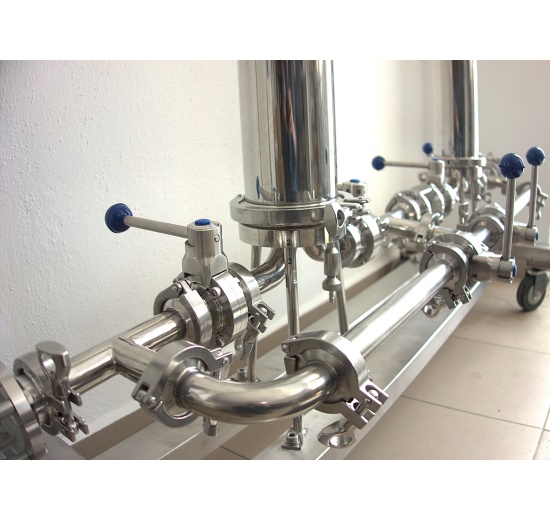

Vinařství, pivovarnictví, mlékárenský průmysl, nápojový průmysl, výroba potravin, farmacie atd.
|

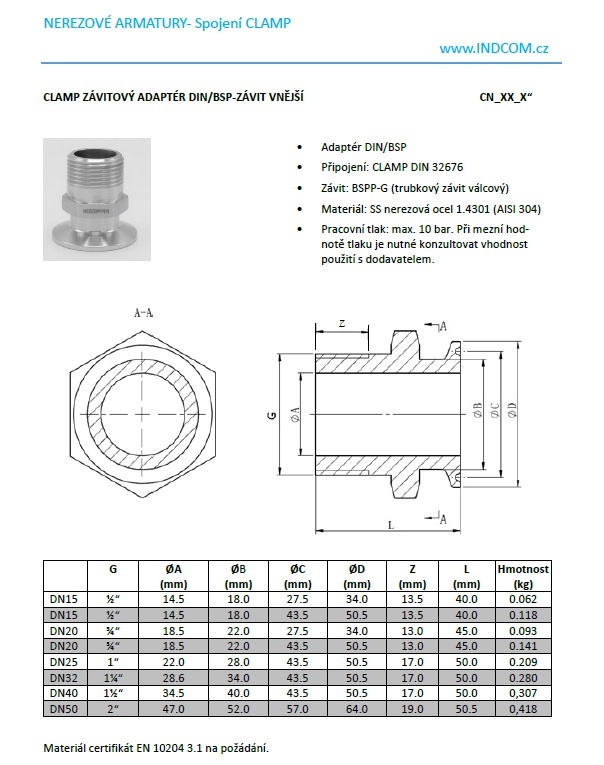

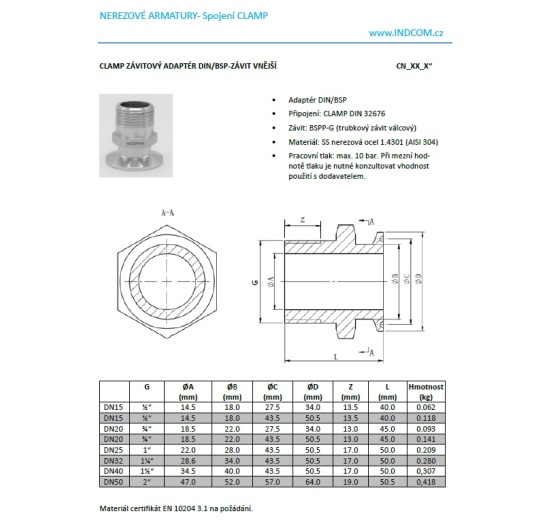

G |
ØA (mm) |
ØB (mm) |
ØC (mm) |
ØD (mm) |
Z (mm) |
L (mm) |
Hmotnost (kg) |
DN15 |
½“ |
14.5 |
18.0 |
27.5 |
34.0 |
13.5 |
40.0 |
0.062 |
DN15 |
½“ |
14.5 |
18.0 |
43.5 |
50.5 |
13.5 |
40.0 |
0.118 |
DN20 |
¾“ |
18.5 |
22.0 |
27.5 |
34.0 |
13.0 |
45.0 |
0.093 |
DN20 |
¾“ |
18.5 |
22.0 |
43.5 |
50.5 |
13.0 |
45.0 |
0.141 |
DN25 |
1“ |
22.0 |
28.0 |
43.5 |
50.5 |
17.0 |
50.0 |
0.209 |
DN32 |
1¼“ |
28.6 |
34.0 |
43.5 |
50.5 |
17.0 |
50.0 |
0.280 |
DN40 |
1½“ |
34.5 |
40.0 |
43.5 |
50.5 |
17.0 |
50.0 |
0,307 |
DN50 |
2“ |
47.0 |
52.0 |
57.0 |
64.0 |
19.0 |
50.5 |
0,418 |
