Mikrosvíčková filtrační tělesa (svíčková filtrace)

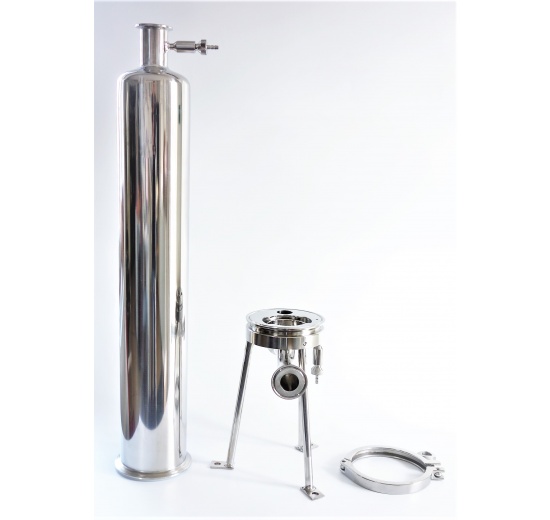

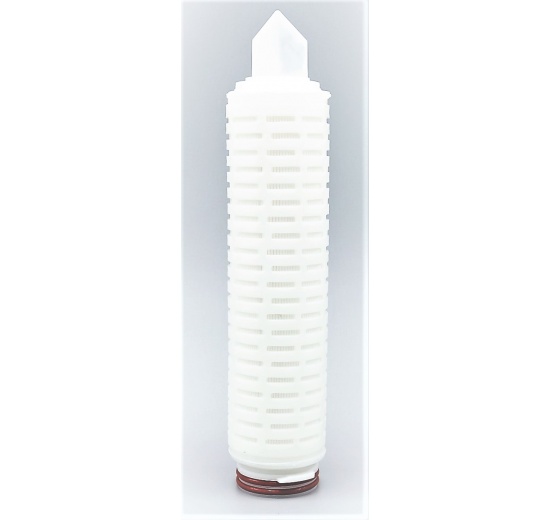

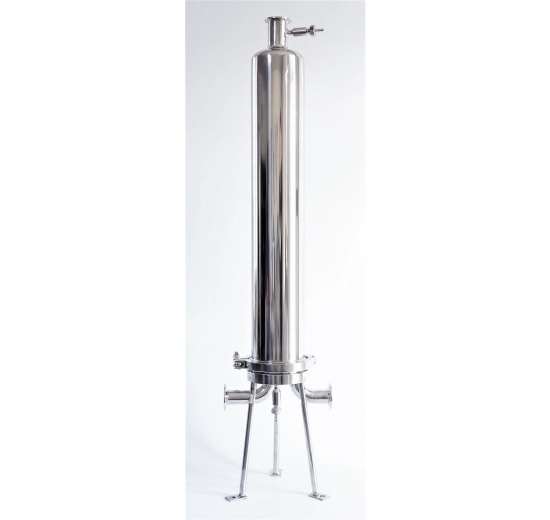

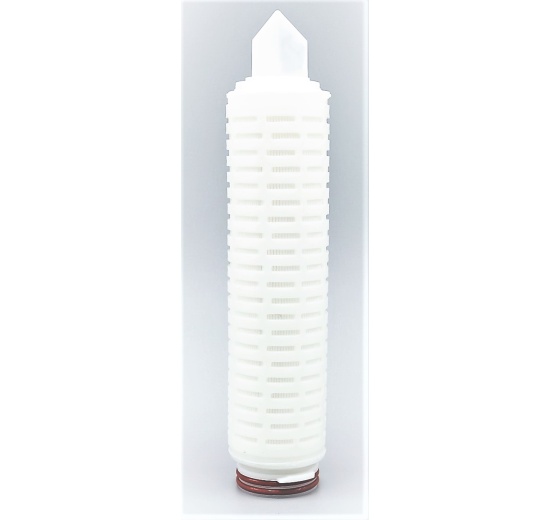

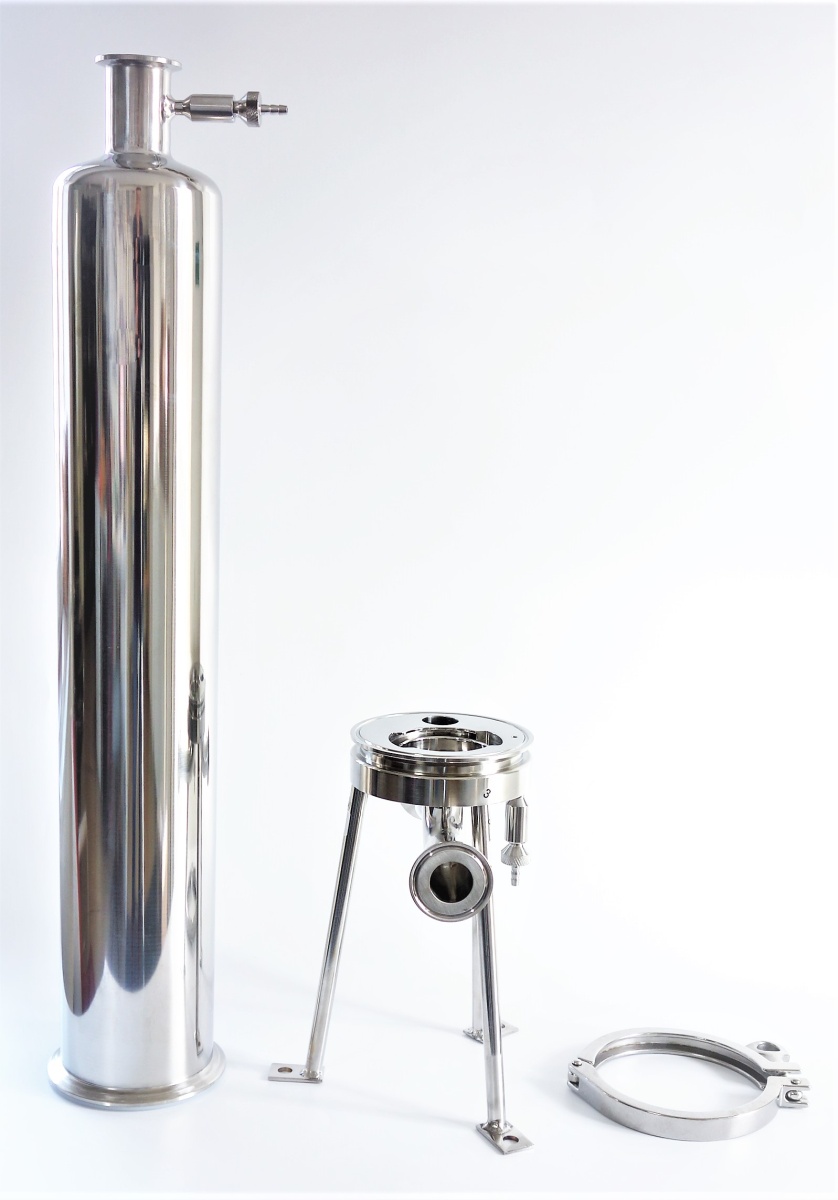

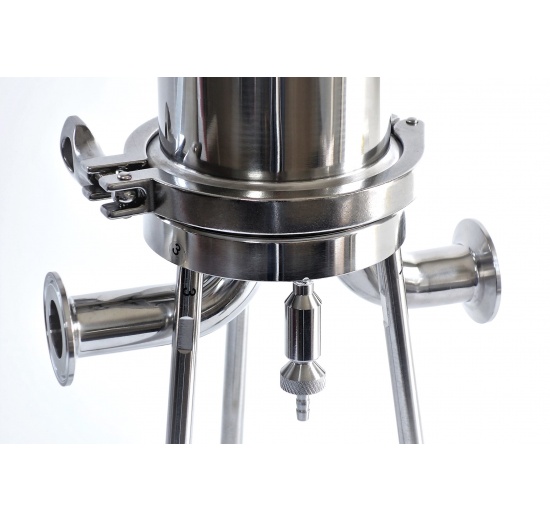

Filtrační pouzdro (housing) je vyrobeno z SS nerezové oceli AISI 304. Tělo filtru slouží k umístění filtrační vložky (filtrační svíčky) 10" svíčkové filtrační vložky z PP mikrovláken a 30" svíčkové filtrační vložky z PP mikrovláken.

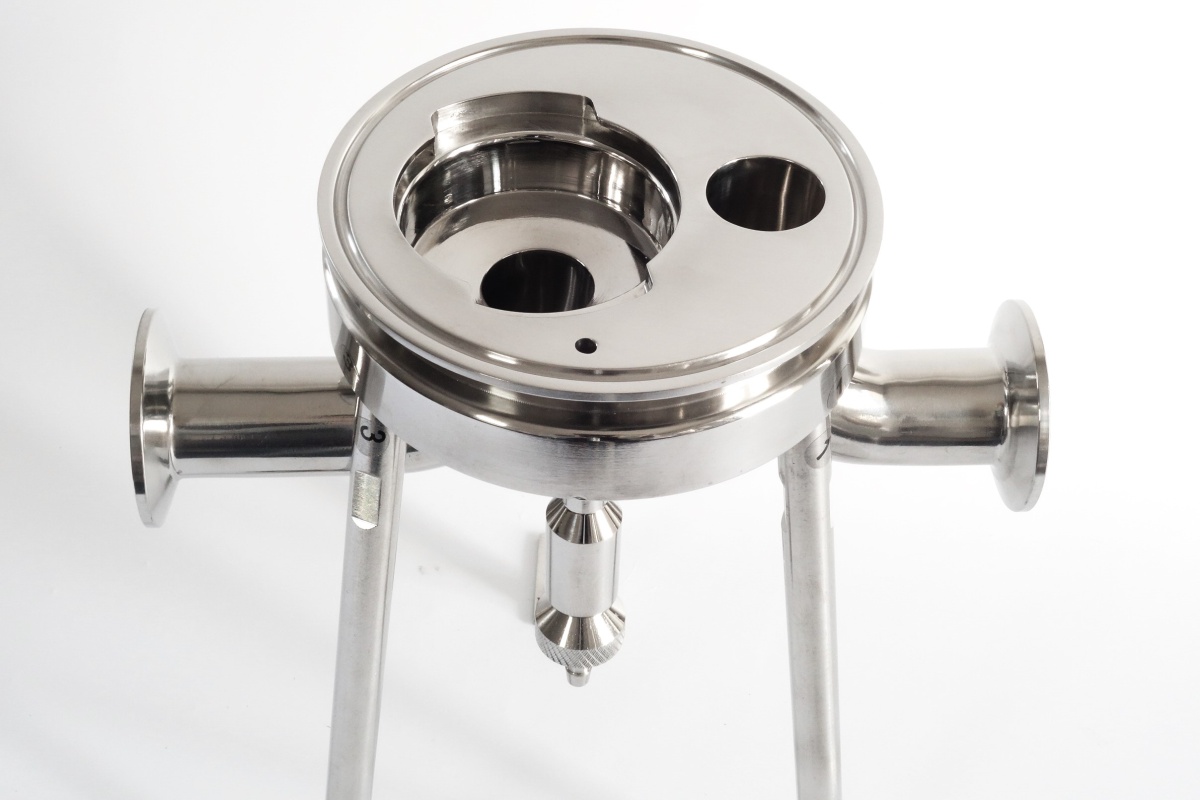

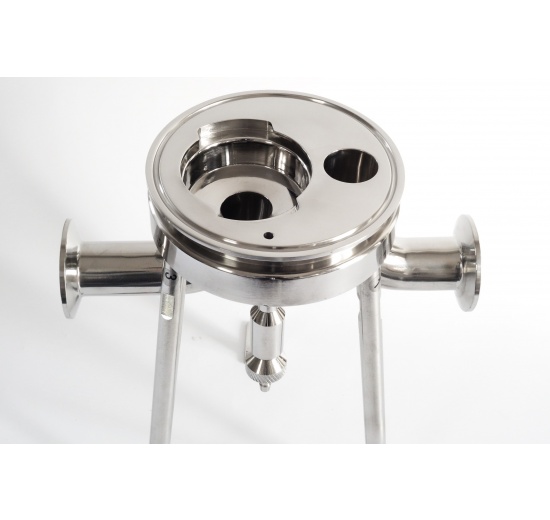

Tělo filtru je určeno k přímému kontaktu s filtrovaným produktem. Svíčka je připojena do filtračního housingu pomocí zámku (označený O-226). Připojení filtračních housingů do systému několikastupňové filtrace pomocí DIN CLAMP spoje.

Základní technické parametry:

  • max. provozní tlak: 0.6 MPa
  • max. provozní teplota: 100 °C
  • povrchová úprava: Ra < 0.4 um
  • počet filtračních svíček: 1

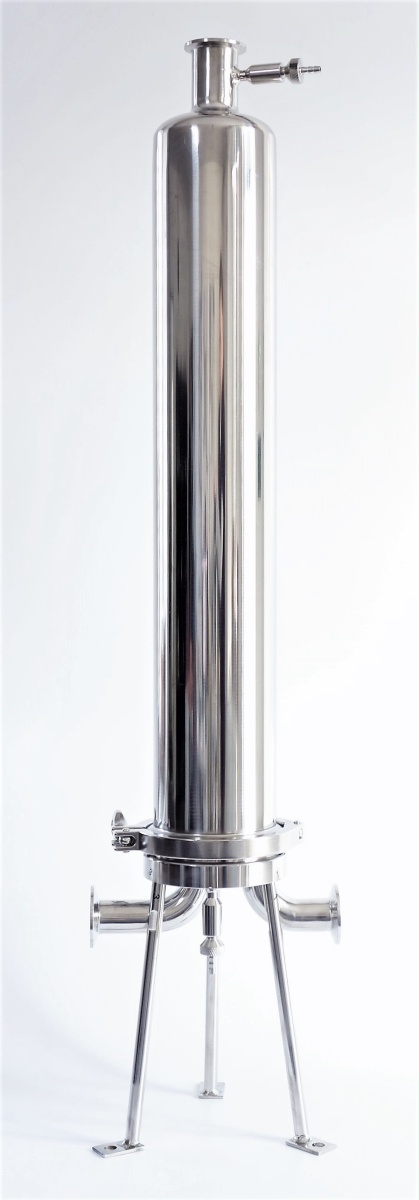

  • maximální velikost filtrační svíčky: 10" a 30"

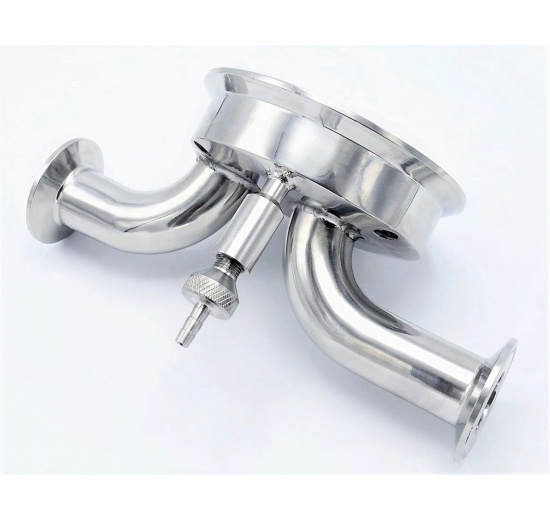

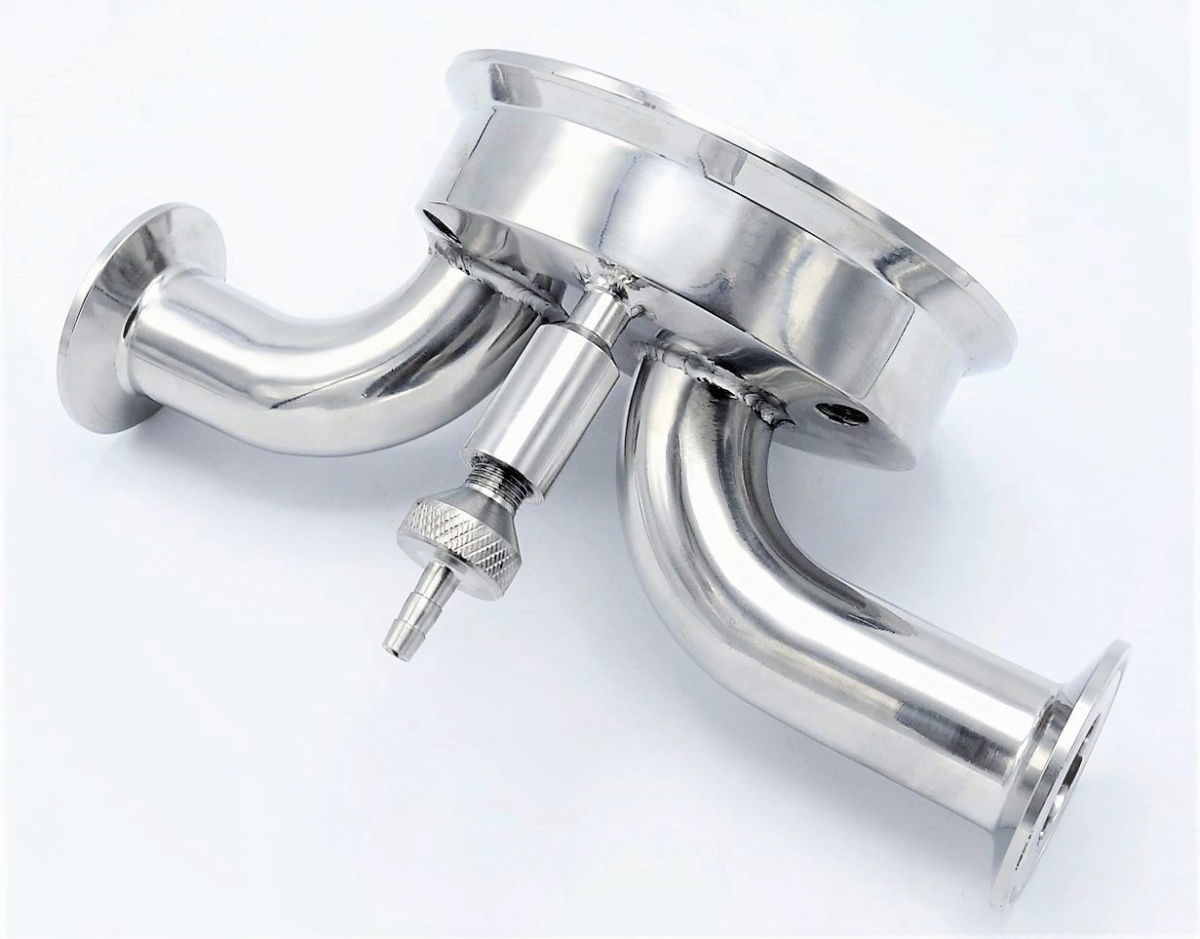

  • vstup/výstup: clamp DIN DN 25
  • odvzdušňovací a vypouštěcí ventil s hadičníkem

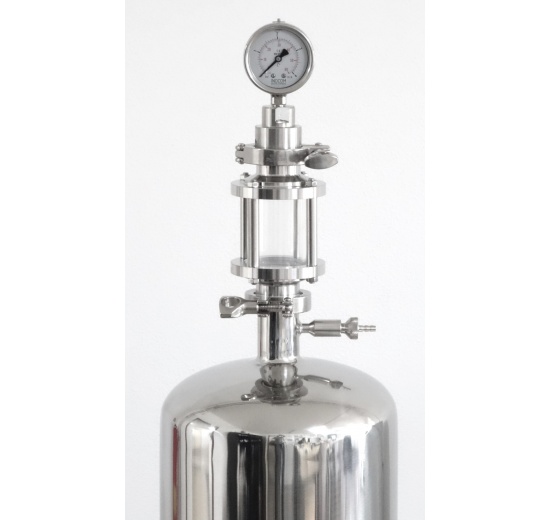

  • připojení manometru: clamp DIN DN 25
  • materiál: nerezová ocel AISI 304
  • těsnění: silikon


Nejběžnější aplikace:

  • potravinářský a nápojový průmysl (filtrace vína, filtrace piva, likérky, jablečný cider, juice, limonády)
  • chemický průmysl
  • farmacie, veterinární medicína, biotechnologie, medicína,  chemická průmyslová filtrace a filtrace barev.


Princip filtrace:

Svíčková filtrace je založena na filtraci produktu na filtrační elementech (svíčkách, cartridges) v různých filtračních stupních, různé konstrukce, které se odvíjí od druhu filtrovaného produktu, specifikace daného odvětví a požadavcích na výstupní kvalitu filtrovaného produktu. Mikrofiltry (svíčky) jsou nedílnou pomůckou pro dokonale čistý produkt  (jablečný cider, víno a nebo pivo) před samotným lahvováním. Vhodně zvolenou svíčkou (membránou) přis­pějete ke stabilitě lahvového piva, cideru, moštu či vína.

Filtrovaný produkt protéká přes filtrační vložku (svíčku), kde dochází k odstraňování nežádoucích nečistot a mikroorganizmů atd. během tohoto procesu se póry svíčky postupně zanáší. Pokud dojde k zanesení filtrační svíčky tj. nárůstu diferenčního tlaku na stanovenou hodnotu, je nepřípustné dále pokračovat ve filtraci, a je důležité svíčku vyměnit (pokud používáme jednorázovou svíčku), a nebo regenerovat (v případě že používáme svíčku, kterou je možné regenerovat). Počet přípustných sanitačních cyklů a jejich provedení udává dodavatel svíčky s ohledem na její životnost při zachování daného stupně filtrace.

Variantní řešení:

V naší nabídce je možné vyspecifikovat danou filtraci a daný počet housingů s vybavením dle požadavků klienta, tak aby filtrace splňovala vše, co od ní budoucí provozovatel očekává. Samozřejmostí je technická podpora našich techniků, kteří Vám ochotně poradí a případně vhodnou filtrační sestavu navrhnou.

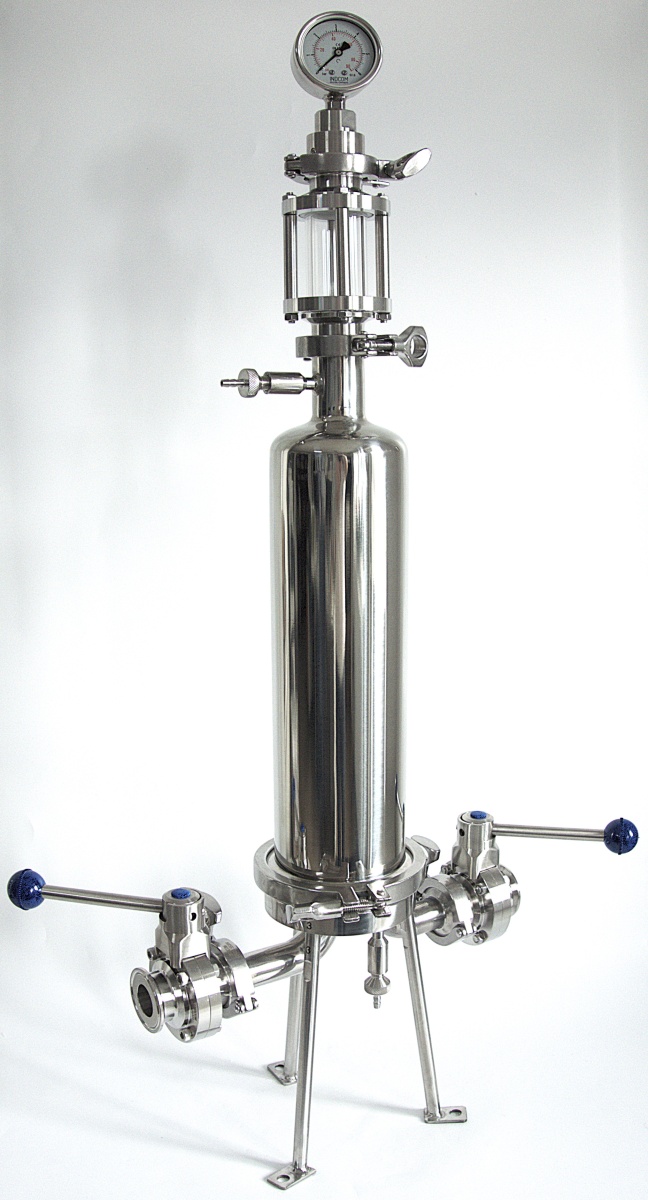

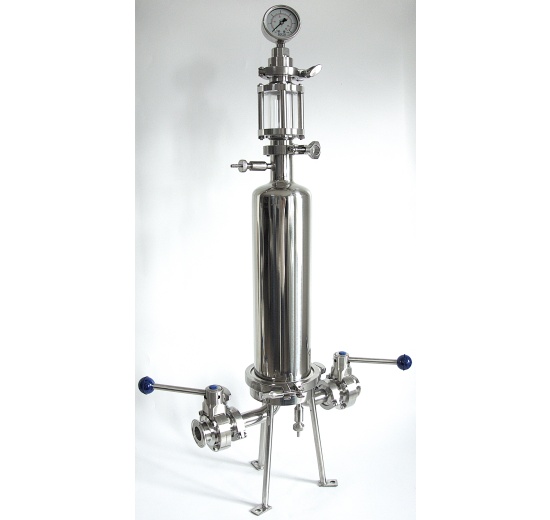

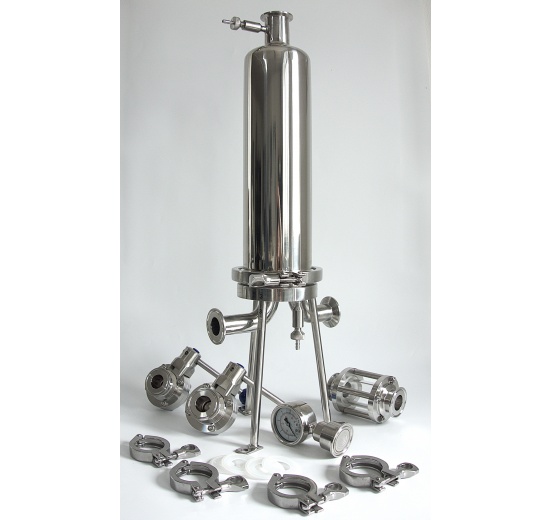

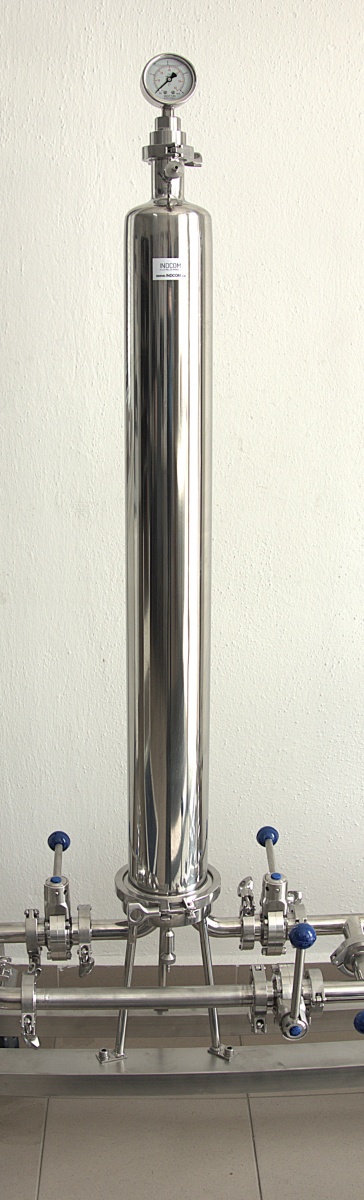

Alternativa provedení pro 1 × 10" filtrační housing:

Položky z nabídky serveru Indcom.cz:

1) Filtrační housing velikost 10" – 7.105,– Kč bez DPH (1ks) – http://www.indcom.cz/…a-housing-10

2) Klapka motýlová připojení clamp – 757 Kč bez DPH (2ks) – http://www.indcom.cz/…amp-c-c-dn25

3) Manometr celonerezový s oddělovací membránou clamp, se spodním připojením – do 2,5bar – 1995,– Kč bez DPH (1ks)  http://www.indcom.cz/…clamp-50-5mm

4) Manometr celonerezový s oddělovací membránou clamp, se zadním připojením – do 2,5bar – 1995,– Kč bez DPH (1ks)  http://www.indcom.cz/…clamp-50-5mm

5) Hadicový nástavec clamp – DN 25 – 166 Kč bez DPH (2ks) http://www.indcom.cz/…adapter-dn25

6) T-kus clamp – 267,– Kč bez DPH (1ks) http://www.indcom.cz/…s-clamp-dn25

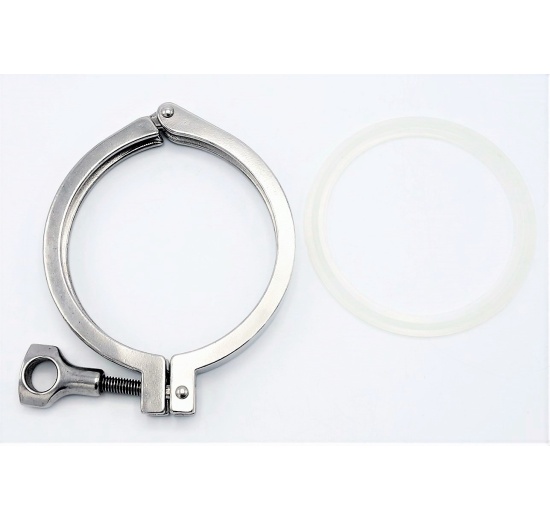

7) Objímka clamp DN 25 – 108 Kč bez DPH (7ks) – http://www.indcom.cz/…i-dn25-32-40

8) Těsnění clamp DN 25 – 6 Kč bez DPH (7ks) – http://www.indcom.cz/…ikonove-dn25


Cena této konfigurace = 14.006,– Kč bez DPH ~ 519,– EUR bez DPH
