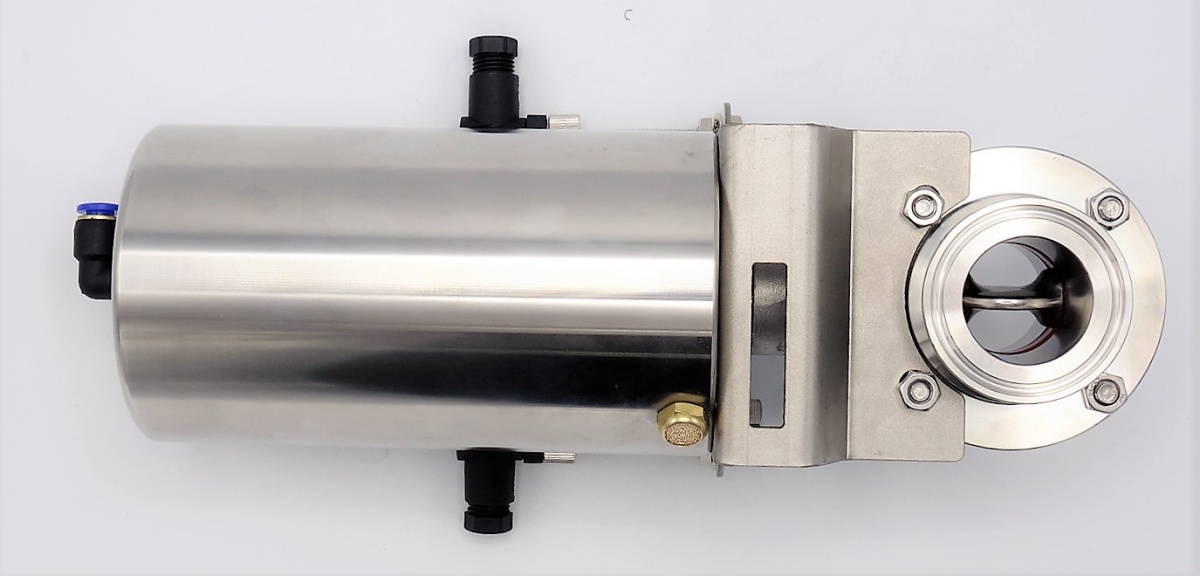

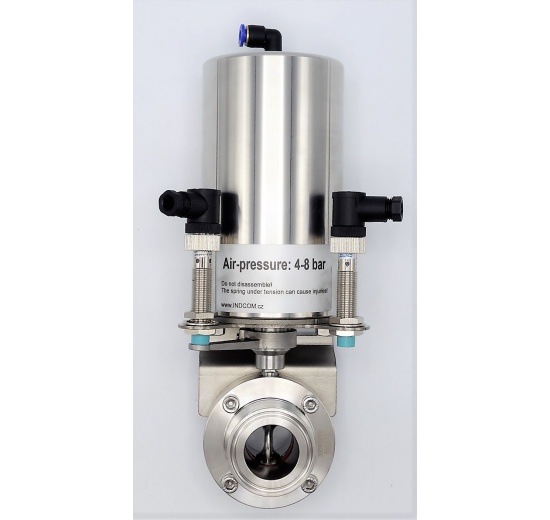

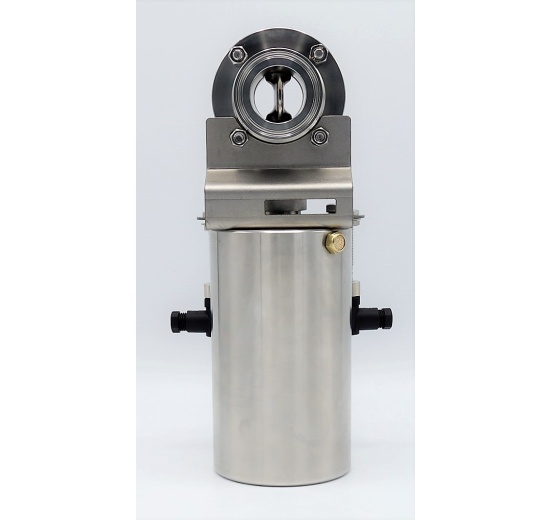

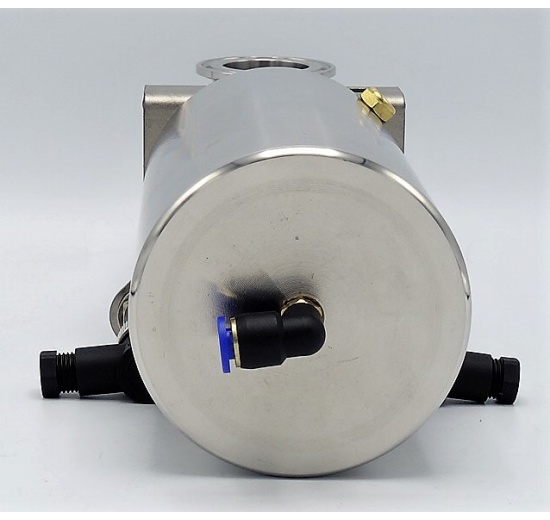

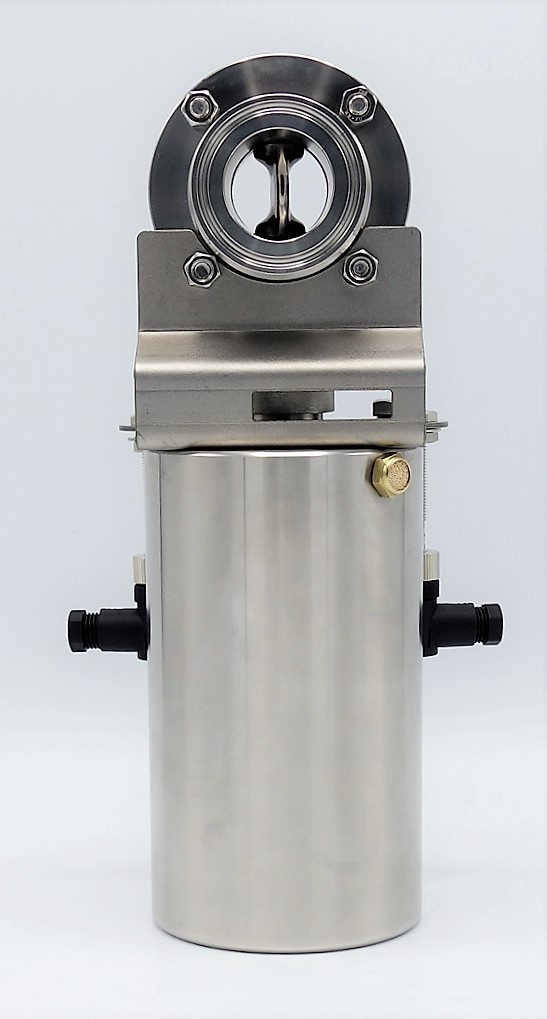

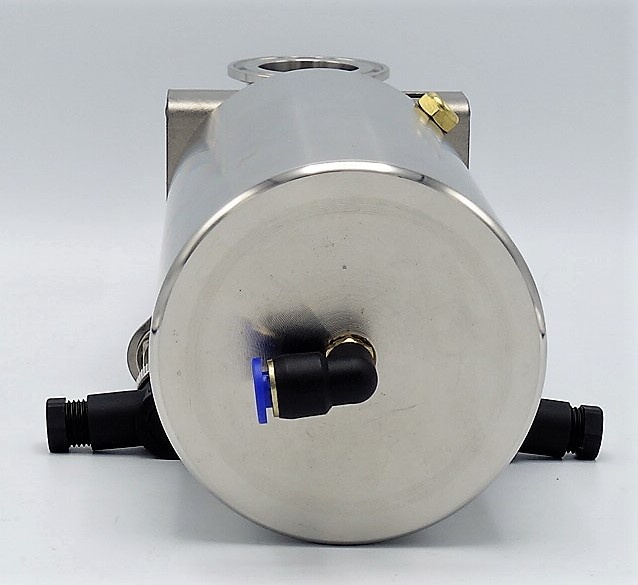

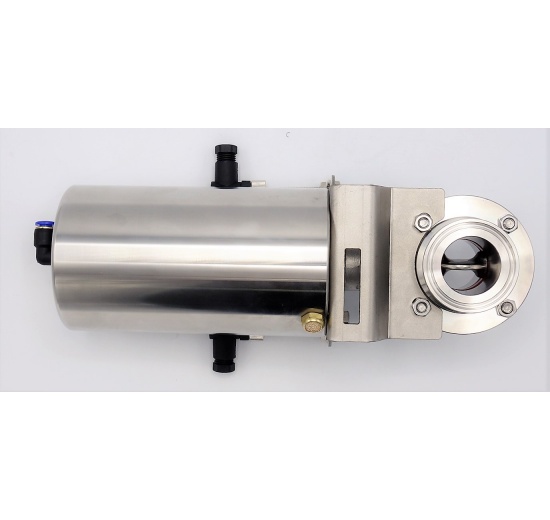

Základní informace
- Průměr ovládací hřídele 17 mm.
- Výška pohonu s unašečem: 185 mm
- Průměr pohonu: 85.3 mm
- Kroutící moment: 20 Nm
- Ovládací tlak: 4-8 bar (doporučeno 5-7 bar)
- Pracovní teplota: -10 °C až 100 °C
- Rychlost přestavení: 1.5 sec/90°
- Materiál AISI 304

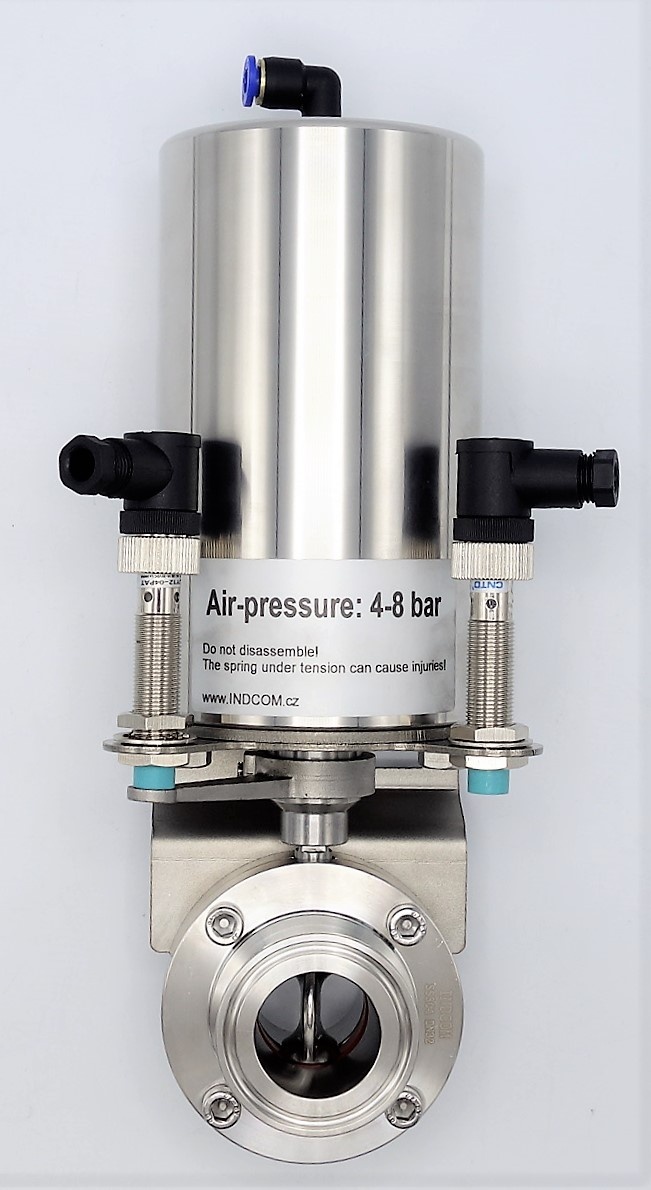

- Snímače koncových poloh: délka kabelu 1.2 m, TYP: LJ12A3–2-Z/BY, U: 6–36 VDC, I: 200 mA max, PNP, 3 vodiče, 2 mm
Parametry přímé klapky
| Standard | DIN32676 |
| Pracovní tlak | max.10 bar |
| Typ | clamp připojení, DN32, CLAMP límeček 50.5 mm |
| Materiál | nerezová ocel 1.4301 (AISI 304) |
| Maximální pracovní teplota | –10 °C/100 °C |
| Sterilizační teplota | 150 °C (max. 20min) |
| Těsnění | silikon (VMQ), barva hnědá |
| Ovládání | ruční |

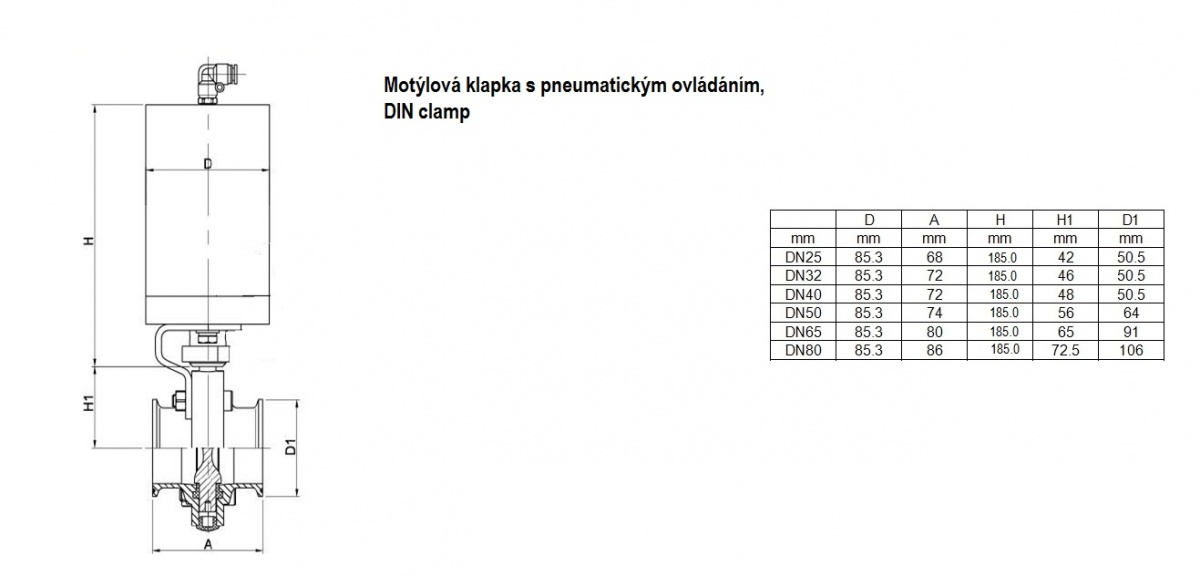

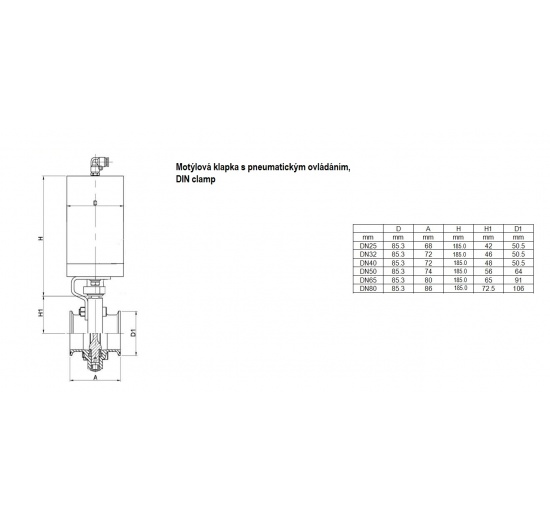

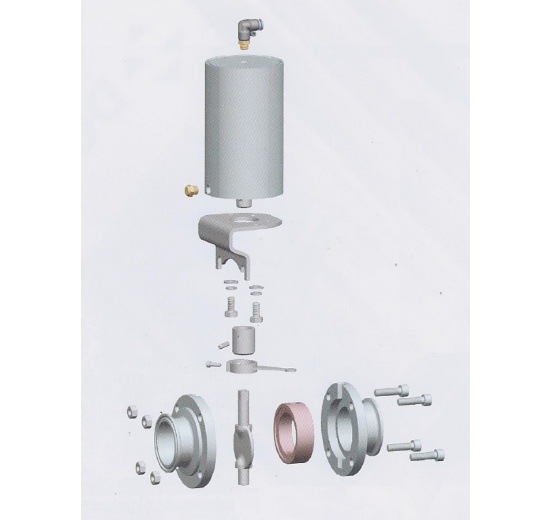

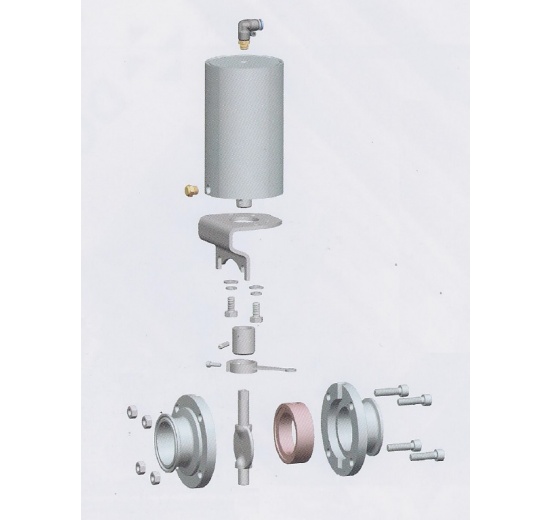

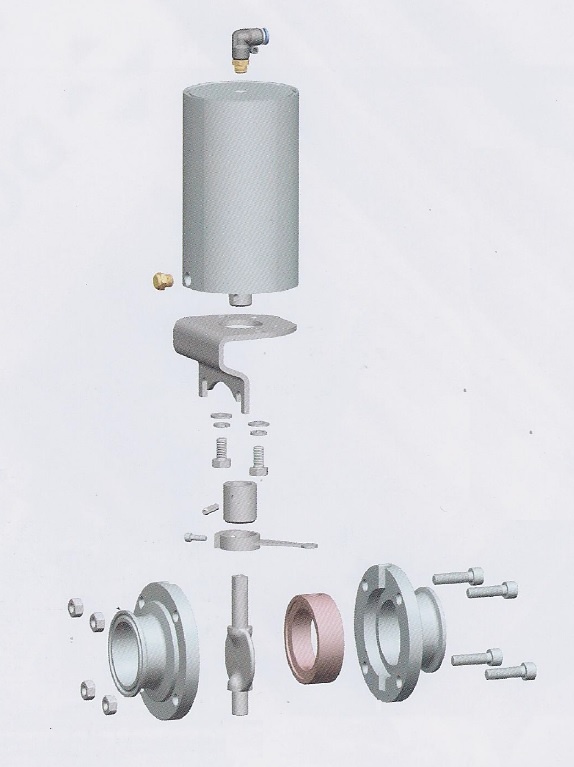

Rozměry pneumatické motýlové klapky
- viz.obrázek
- připojení clamp-vnitřní průměr (mm): 31
Oblasti použití přímé klapky
Farmacie, pivovarnictví, potravinářský a nápojový průmysl, mlékárenský průmysl, chemický průmysl atd.
Poznámka: K ovládání klapky je třeba zakoupit pilotní ventil. Vhodný typ naleznete v sekci Elektromagnetické rozvaděče 3/2
