Nerezové přímé, uzavírací klapky

Pokračujte výběrem podkategorie

Popis:

Účelem nerezových přímých (motýlových) uzavíracích klapek je kontrola, uzavření a regulace toku média. Tyto armatury jsou díky použitým materiálům a své konstrukci určeny pro použití v potravinářském, far­maceutickém a chemickém průmyslu.

Vlastnosti motýlových klapek:

  • standard: DIN
  • pracovní tlak : 0–10 barů

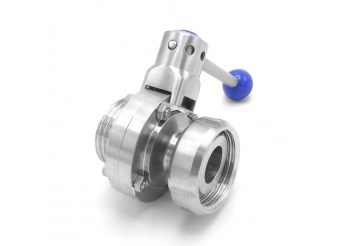

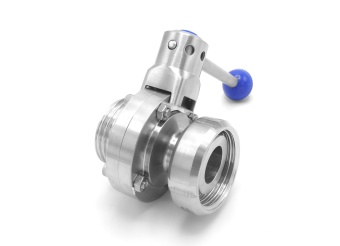

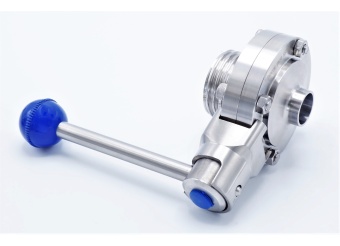

  • typ: navařovací S-S, clamp C-C, závit G-G (na poptávku je možné dodat kombinace S-C, S-G a C-G)
  • materiál: SS – nerezová ocel 1.4301 (AISI 304)
  • maximální pracovní teplota: –10 °C/120 °C
  • sterilizační teplota: 150 °C (maximálně 20 min.) pro VMQ, 110 °C pro EPDM

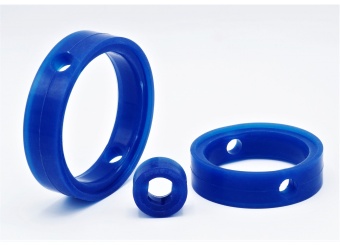

  • těsnění: EPDM, VMQ (silikon) – viz jednotlivé výrobky

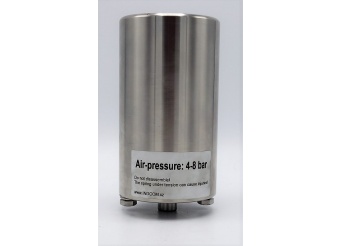

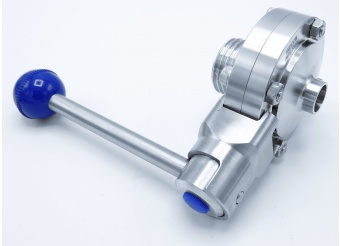

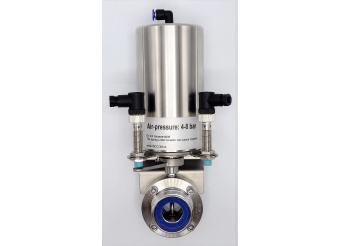

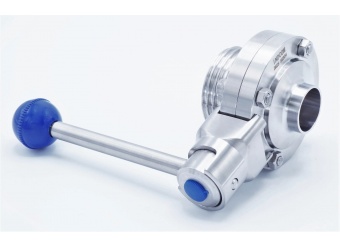

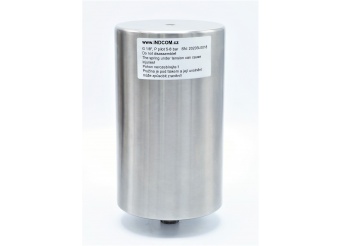

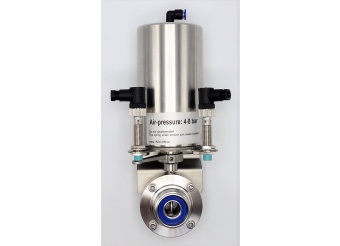

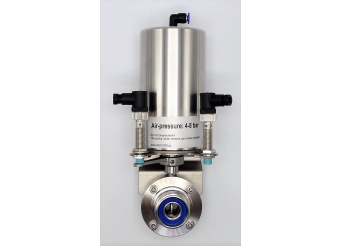

  • ovládání: ruční, pneumatický pohon (tlak vzduchu 4–7 barů)

Oblasti použití přímé uzavírací klapky:

Vinařství, pivovarnictví, mlékárenský průmysl, nápojový průmysl, výroba potravin, farmacie atd.

Montáž:

V případě přivařování je nutné armaturu nejdříve rozebrat, aby nedošlo k poškození těsnění. Doporučujeme kontrolu dotažení svorníků v provozu.

Charakteristika EPDM (ethylen-propylen) těsnění:

EPDM pryž je charakteristická mimořádnou odolností proti zestárnutí, ozónu, ultrafialovým paprskům a teplu.

  • s vysokou odolností proti trvalé deformaci
  • široký teplotní rozsah použití: –20 °C až 135 °C
  • nízká absorpce vody, dobrá parotěsnost, vysoká odolnost vůči polárním kapalinám, jako jsou ketony, alkoholy, kyselina octová, a vůči silným a slabým minerálním kyselinám

Vhodné aplikace pro EPDM:

  • pro horkou vodu a vodní páru (trvale 110 °C, krátkodobě 135 °C)
  • pro kyseliny (kyselina chlorovodíková, kyselina dusičná a kyselina fosforečná)
  • pro alkalické roztoky (hydroxid sodný, hydroxid draselný)
  • pro ozon (40 °C, 0,001% tj. 1 000 pphm)
  • CIP/SIP systémy u nepřetržitého provozu v potravinářském, nápojovém a farmaceutickém průmyslu

Charakteristika VMQ (silikon) těsnění:

VMQ silikonové kaučuky fungují skvěle v tepelně náročných aplikacích a vzhledem k jejich čistotě jsou zvláště vhodné pro hygienické aplikace v potravinářském, nápojovém a farmaceutickém průmyslu. Díky svým vynikajícím fyziologickýcm vlastnostem je silikon osvědčený těsnicí materiál, zejména pro těsnění na klapky. Vzhledem k malým objemovým změnám VMQ a díky své vysoké elasticitě funguje klapka spolehlivě až do konce své životnosti. VMQ je výhodné v aplikacích na výrobu potravin, nápojů a přípravků pro méně agresivní média. Je třeba upozornit na maximální limity s ohledem na mechanickou pevnost a čistící procesy.

  • rozsah teplot: od –50 °C do + 180 °C
  • dobrá odolnost vůči živočišným tukům, syntetickým a rostlinným olejům, glykolu, nehořlavým hydraulickým kapalinám, různým rozpouštědlům, mnoha chemikáliím, netečné vůči potravinám

Vhodné aplikace pro VMQ:

  • zpracování živočišných a rostlinných tuků, olejů a vosků, esenciálních olejů
  • aplikace s vysokými teplotními rozsahy (trvale 160 °C, krátkodobě 180 °C)
  • VMQ je vhodné použít při CIP/SIP systému u nepřetržitého provozu v potravinářském, nápojovém a farmaceutickém průmyslu s výjimkou parní sterilizace

//Upozornění:// VMQ by neměl být používán v koncentrovaných kyselinách (např. kyselina dusičná, kyselina mravenčí), v koncentrovaných oxidačních médií (např. kyselina peroctová) nebo pro vody a páry nad 100 °C, estery a ethery, aromatické uhlovodíky (areny).

Materiálový certifikát EN 10204 3.1 na požádání.

FDA atest těsnění na požádání.
