Nerezové klapky přímé, navařovací (S-S), pneumaticky ovládané

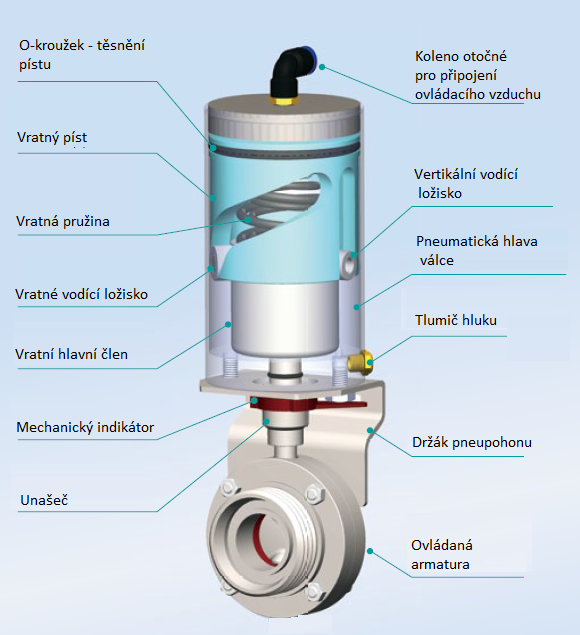

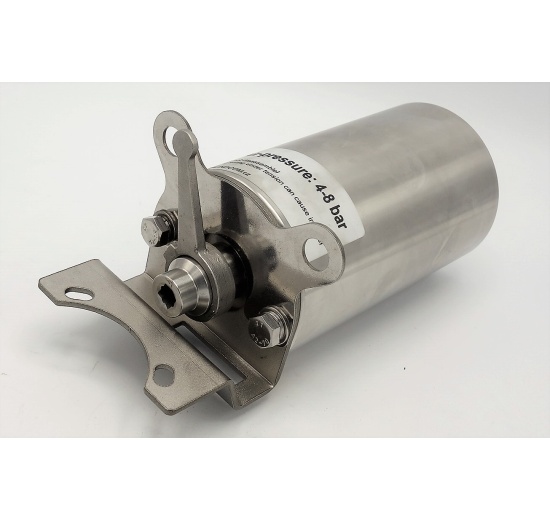

Pneumatický jednočinný pohon (vzduch/pružina) slouží pro otevírání a uzavírání přímých klapek tlakovým vzduchem (doporučená hodnota pro bezpečné otevření klapky je 5 - 7 bar). Pružina pneumatického pohonu slouží pro uzavření přímé klapky (bez tlaku ovládacího vzduchu), či v případě poklesu ovládacího tlaku vzduchu pro bezpečné uzavření ventilu (klapky).
Základní informace
- Průměr ovládací hřídele 17 mm.

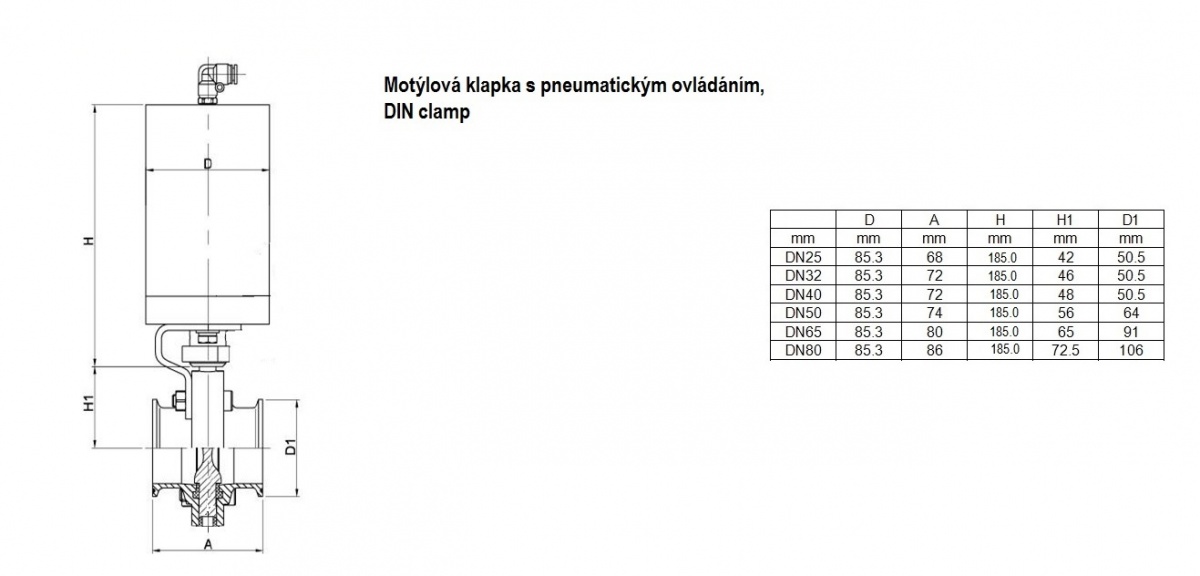

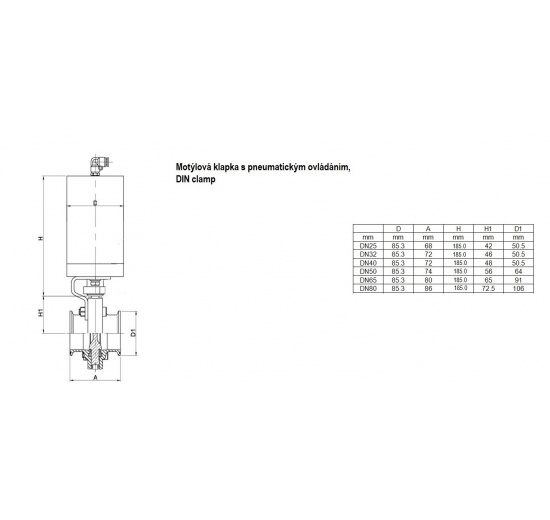

- Výška pohonu s unašečem: 185 mm
- Průměr pohonu: 85.3 mm
- Kroutící moment: 20 Nm
- Ovládací tlak: 4-8 bar (doporučeno 5-7 bar)
- Pracovní teplota: -10 °C až 100 °C
- Rychlost přestavení: 1.5 sec/90°
- Materiál AISI 304

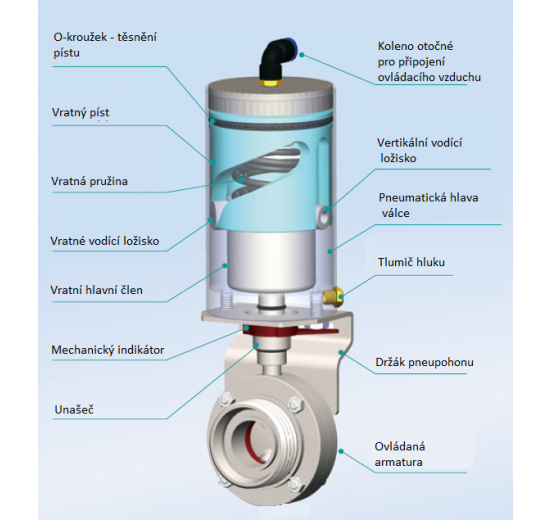

Pneumatický jednočinný pohon (vzduch/pružina) slouží pro otevírání a uzavírání přímých klapek tlakovým vzduchem (doporučená hodnota pro bezpečné otevření klapky je 5 - 7 bar). Pružina pneumatického pohonu slouží pro uzavření přímé klapky (bez tlaku ovládacího vzduchu), či v případě poklesu ovládacího tlaku vzduchu pro bezpečné uzavření ventilu (klapky).

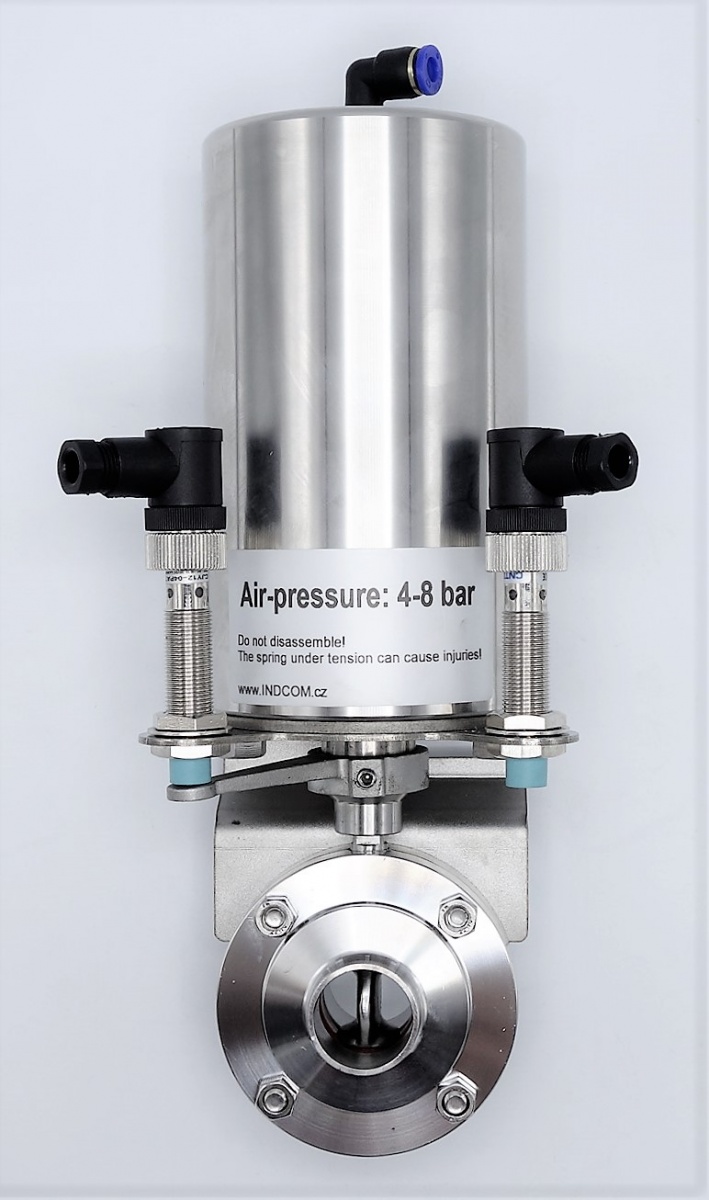

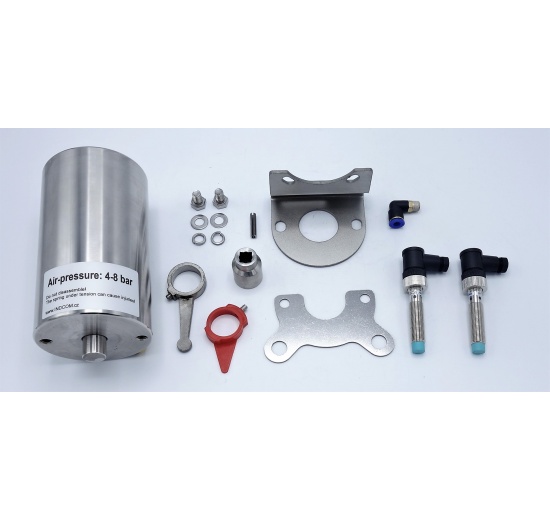

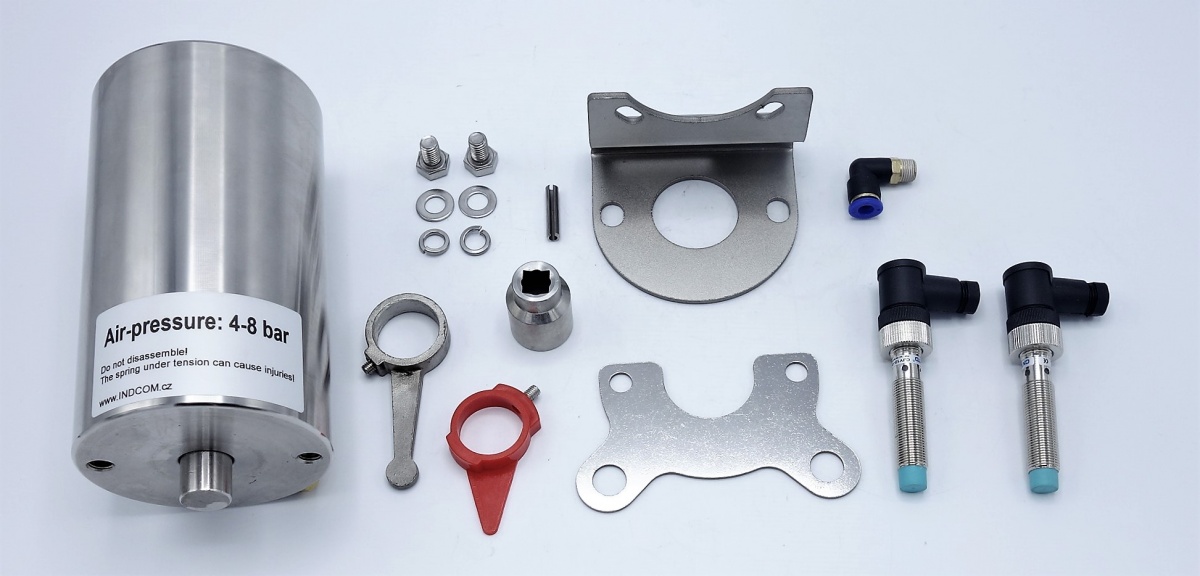

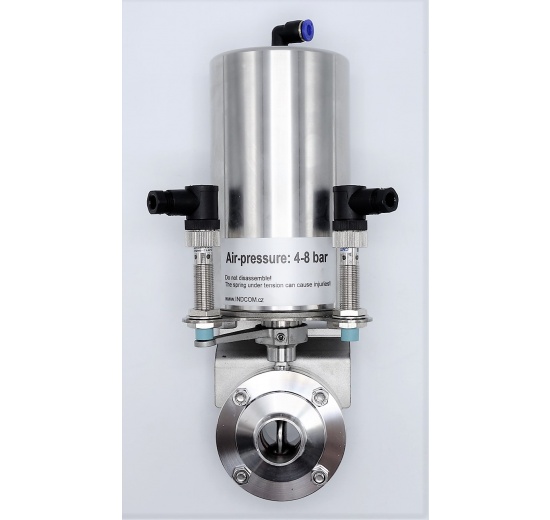

Pro ovládání pneumatického pohonu je třeba pohon doplnit pilotním (elektromagnetickým) ventilem pro ovládáním přívodu tlakového vzduchu. Dále je možní klapku doplnit indukčními snímači pro signalizaci skutečné polohy klapky (otevřeno/uzavřeno). Tato konfigurace Vám umožní ovládat klapku přes řídící systém se zpětnou vazbou v jaké poloze se klapka nachází.

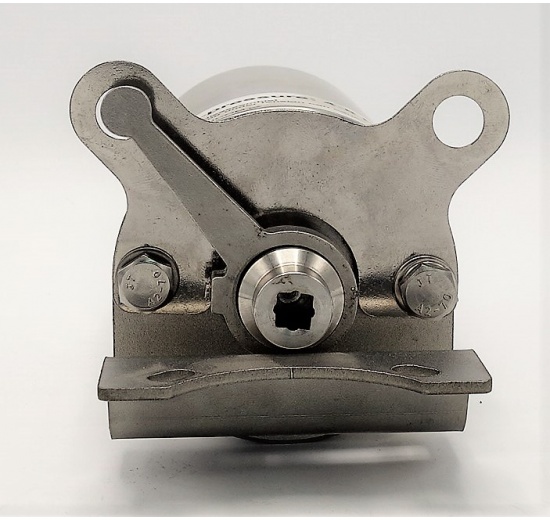

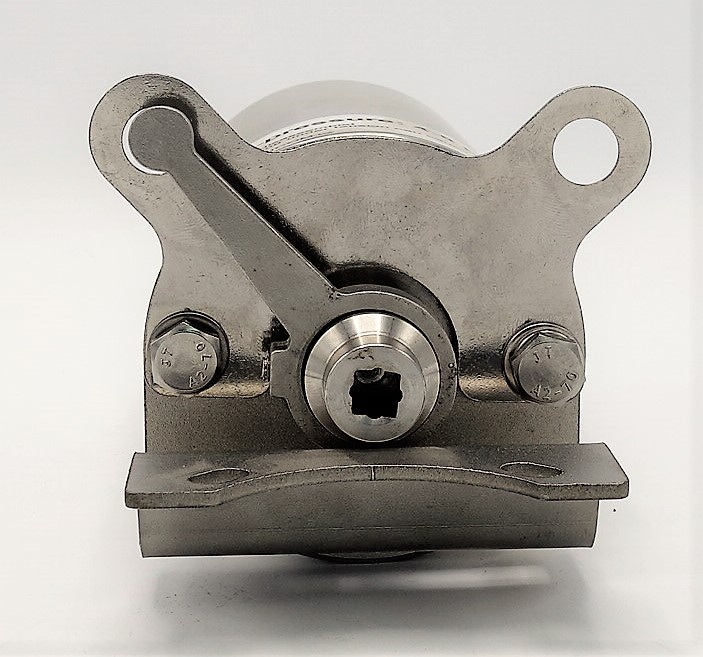

Poloha klapky je rovněž indikována (vizuálně) čepem, který je osazen na ovládací hřídeli.
