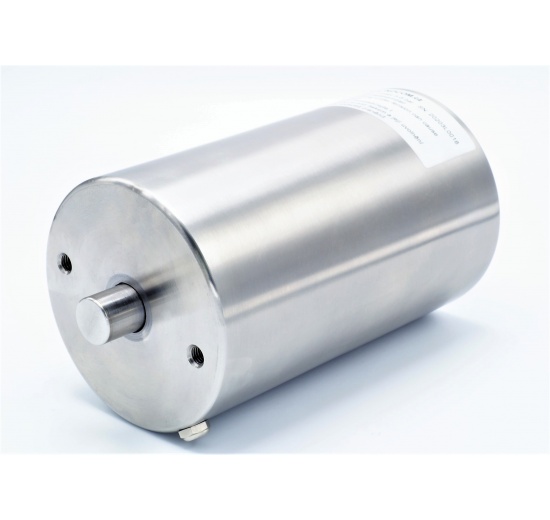

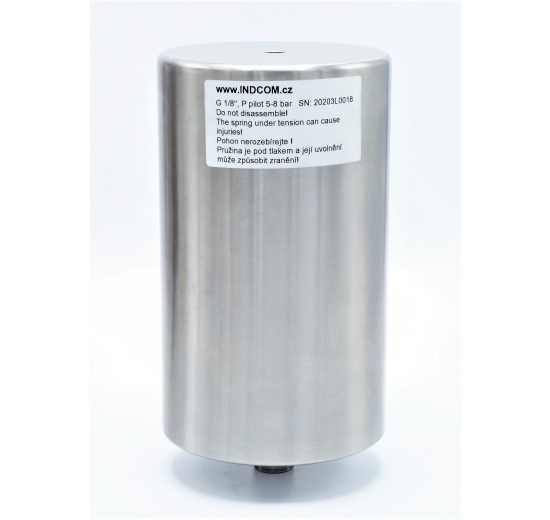

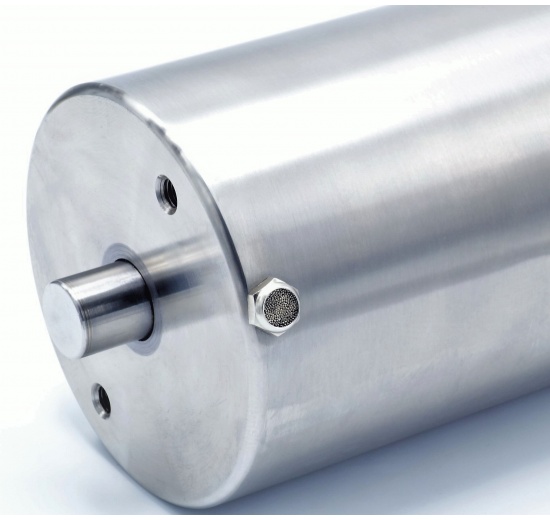

Pneumatický pohon, celonerezový, jednočinný (vzduch-pružina) pro klapky DN80-125

Kód: PA_SS304_100
Hmotnost: 5,022 kg
Dostupnost: skladem
Cena bez DPH 4 144,00 Kč
Chci nakupovat v EUR
Dotaz na technika

Popis

  • průměr ovládací hřídele: 20 mm
  • výška pohonu s unašečem: 203 mm
  • průměr pohonu: 109 mm
  • kroutící moment: 20 Nm
  • ovládací tlak: 4-8 bar (doporučeno 5-7 bar)
  • pracovní teplota: -10 °C až 100 °C
  • rychlost přestavení: 1,5 sec/90°
  • materiál: AISI 304

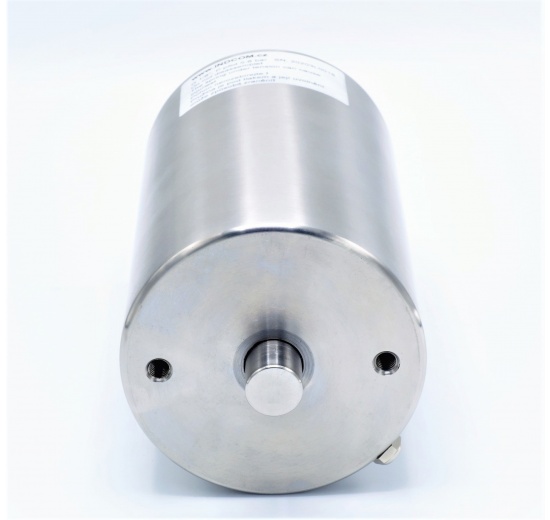

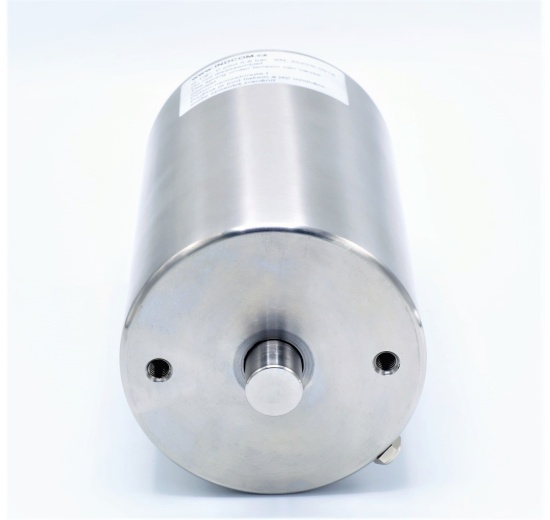

Pneumatické pohony slouží pro uzavírání nebo otevírání přímých klapek, kde se pro ovládání používá tlakový vzduch (5-8 bar) a pružina, která slouží pro uzavření klapky (bez tlaku ovládacího vzduchu) či v případě poklesu ovládacího tlaku vzduchu pro bezpečné uzavření.

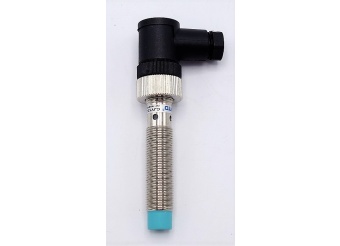

Pneupohon je možno doplnit pilotním (elektromagnetickým) ventilem pro ovládáním přívodu tlakového vzduchu a indukčními snímači pro signalizaci skutečné polohy srdíčka klapky. Tato konfigurace vám umožní ovládat klapku přes řídící systém se zpětnou kontrolou jejího otevření/zavření.

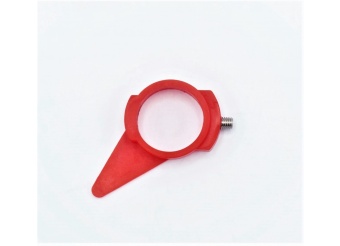

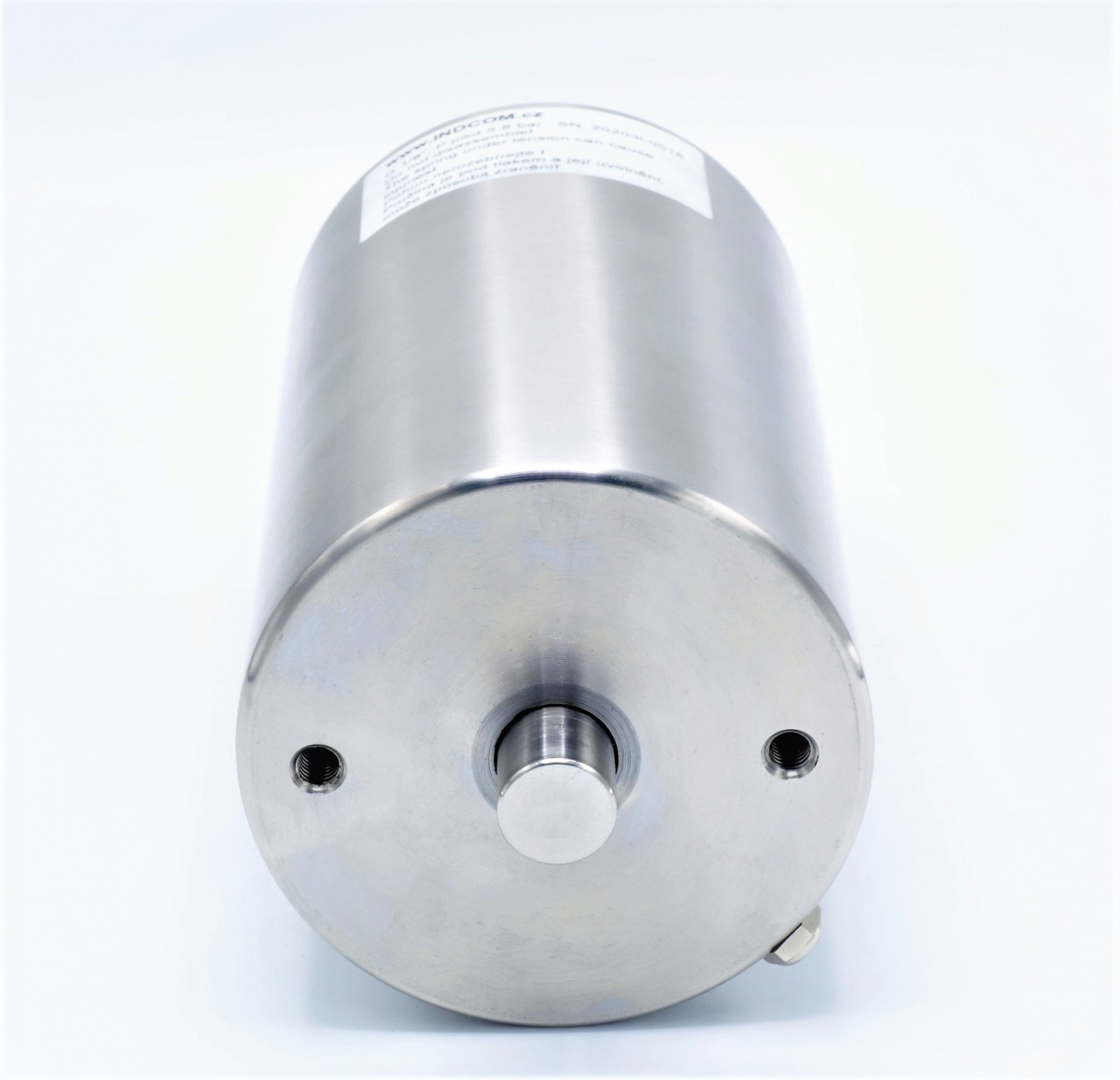

Poloha klapky je rovněž indikována čepem, který je osazen na ovládací hřídeli. Čep ukazuje polohu srdíčka klapky.

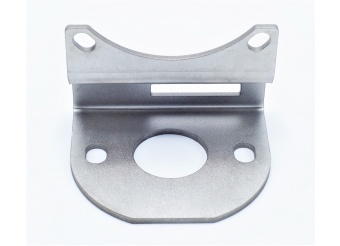

Pneumatické pohony jsou dodávány s kompletním příslušenstvím pro montáž na přímou klapku nebo jako samostatný pohon pro použití s jiným typem armatury pro otevření/zavření o 90°.
