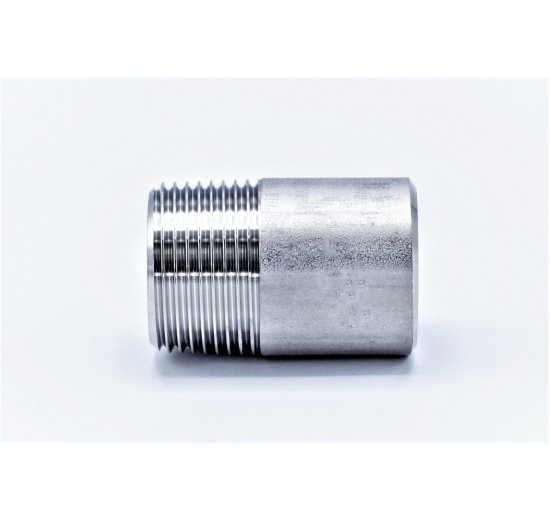

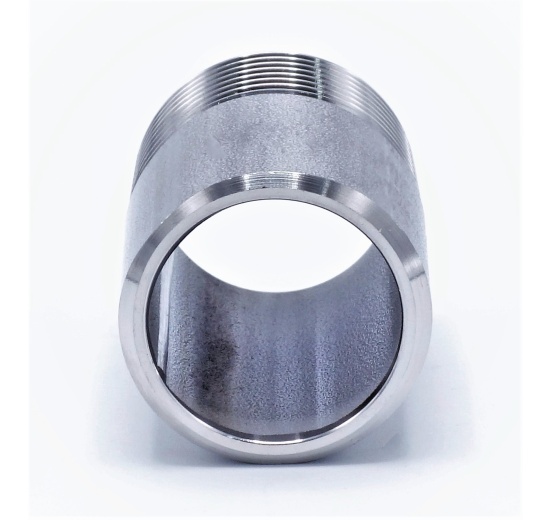

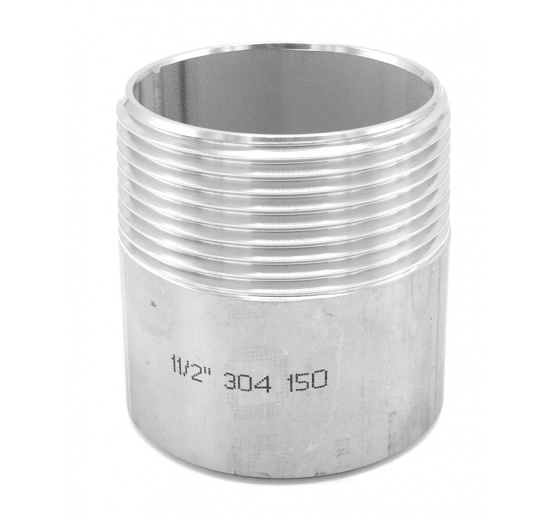

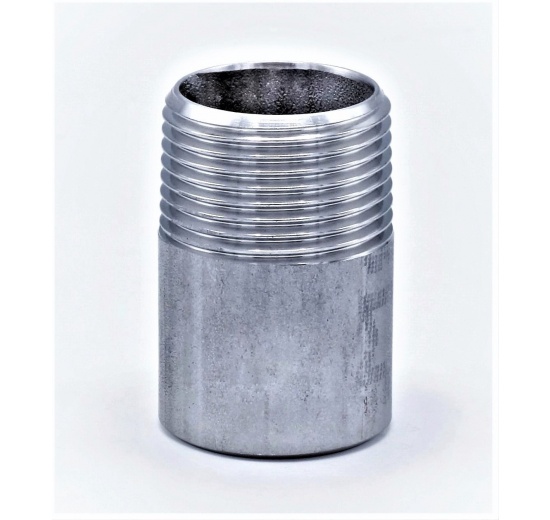

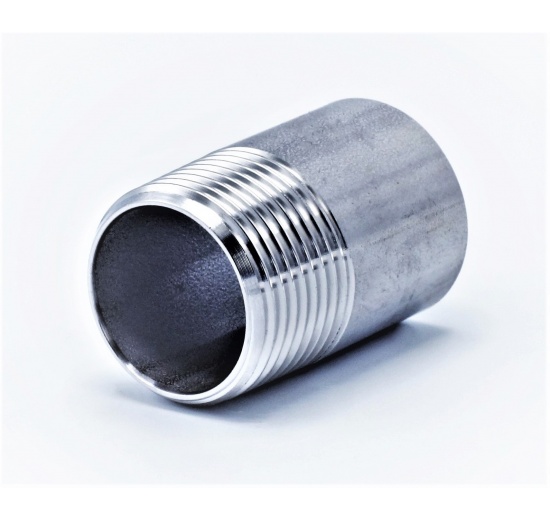

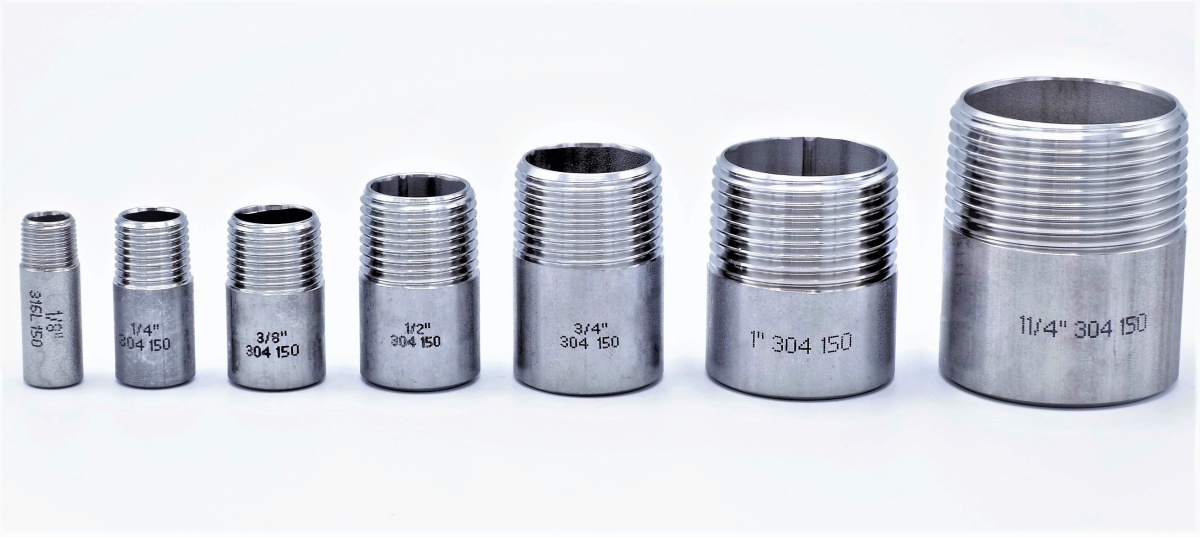

Nipl /navařovací vsuvka/ typ 308

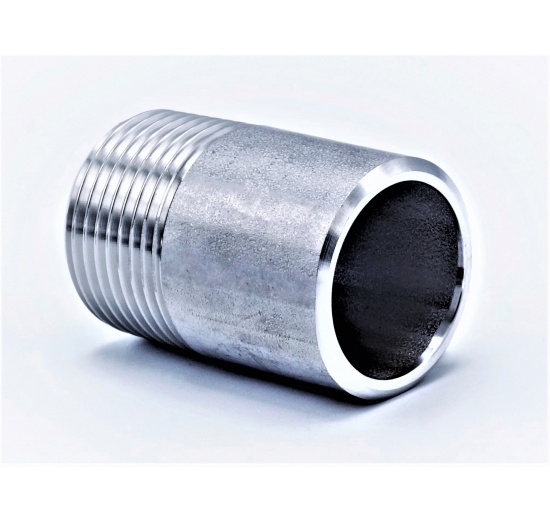

Nipl – typ 308, nátrubek s vnějším závitem, ocel 1.4301

  • materiál navařovací vsuvky: nerezová ocel 1.4301 (AISI 304)
  • vnější závit: kónický dle DIN/ISO 2999 – R

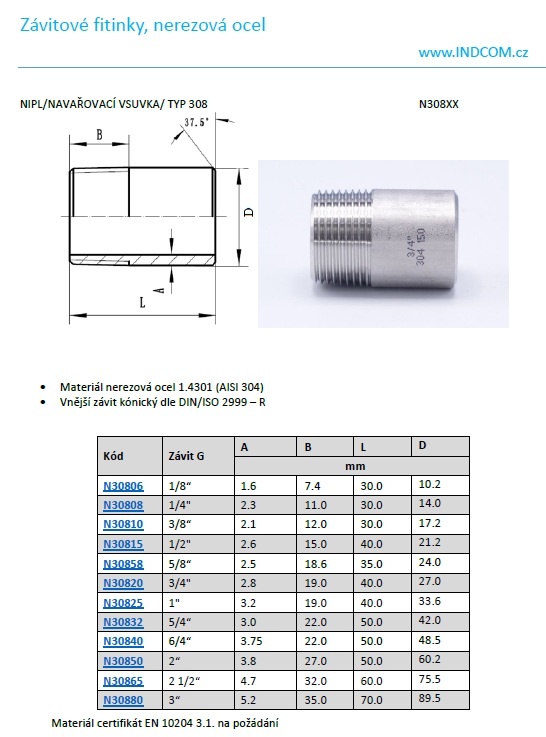

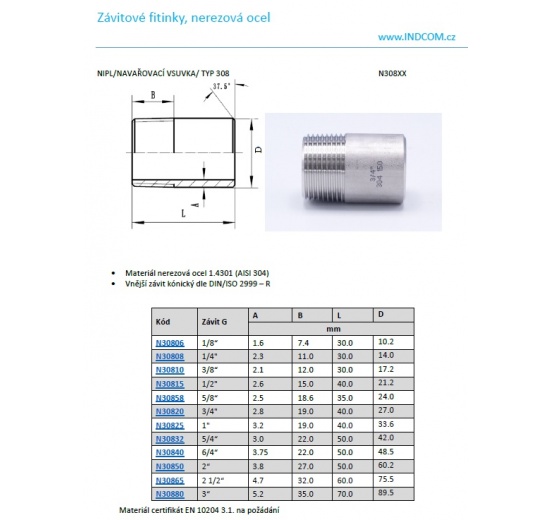

Nipl navarovaci  308_výkres

Kód

Závit G

A

B

L

D

mm

N30806

1/8“

1.6

7.4

30.0

10.2

N30808

1/4"

2.3

11.0

30.0

14.0

N30810

3/8“

2.1

12.0

30.0

17.2

N30815

1/2"

2.6

15.0

40.0

21.2

N30858

5/8“

3.75

16.0

35.0

24.5

N30820

3/4"

2.8

19.0

40.0

27.0

N30825

1"

3.2

19.0

40.0

33.6

N30832

5/4“

3.0

22.0

50.0

42.0

N30840

6/4“

3.75

22.0

50.0

48.5

N30850

2“

3.8

27.0

50.0

60.2

N30865

2 1/2“

4.7

32.0

60.0

75.5

N30880

3“

5.2

35.0

70.0

89.5
