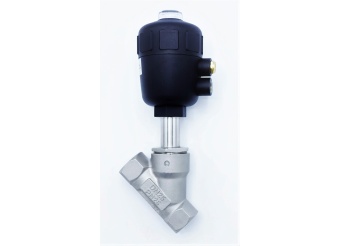

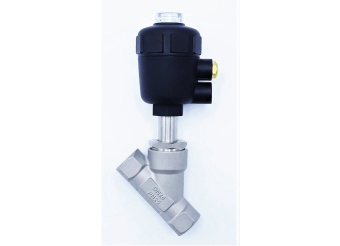

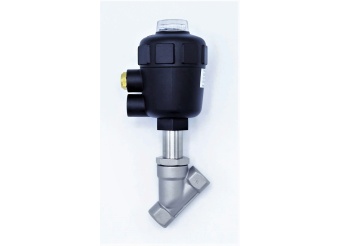

Pneumaticky ovládaný ventil se šikmým sedlem-45°

Pokračujte výběrem podkategorie

Pneumatické pohony dodáváme bez připojovacího nástrčného šroubení z plastu – viz sekce Pneumatické prvky

K ovládání sedlového ventilu je třeba zakoupit pilotní ventil. Vhodný typ naleznete v sekci Elektromagnetické rozvaděče 3/2

Technické parametry ventilu se šikmým sedlem:

  • typ ventilu: jednočinný, v klidovém stavu uzavřený
  • připojení: viz jednotlivé ventily (závit G, CLAMP)
  • velikost otvoru: viz jednotlivé ventily
  • tlak média: 0~1.6 Mpa (do 16 bar)
  • tlak ovládacího vzduchu: 0.6~0.8 Mpa (6–8 bar)
  • materiál těla ventilu: viz jednotlivé ventily (SS -nerezová ocel AISI316, AISI304)
  • materiál pohonu: polyamid
  • těsnění sedla: PTFE, PPL
  • těsnění pístu: FKM (fluoroelastomer)
  • teplota média: –10 °C~+200 °C
  • teplota okolního prostředí: –10 °C~+80 °C
  • ovládací tlak ventilu: viz jednotlivé ventily
  • určeno pro: vodu, tekutiny, vodní páru

V případě použití ventilu dlouhodobě v mezních teplotách je nutné vhodnost ventilu konzultovat s dodavatelem.

PRINCIP FUNKCE JEDNOČINNÉHO VENTILU:

Tento typ ventilu se ve velké míře používá v provozech s požadavkem na opakované spuštění v krátkém časovém intervalu, výhodou je jeho rychlá a přesná reakce. Ventil se otevírá pomocí stlačeného vzduchu.

Oblasti použití ventilu se šikmým sedlem:

Aplikace v mlékárenském, pivovarnickém, potravinářském, nápojovém, chemickém průmyslu. Plnící zařízení na pivo a jiné nápoje. Potisk a barvení textilu. Zpěňovací zařízení. Pro aplikace čistíren odpadních vod. Vhodné pro obráběcí stroje pro kontrolu chladiva. Do prádelen a čistíren oděvů (dávkování pracího prostředku, vody).

Poznámka: K ovládání sedlového ventilu je třeba zakoupit pilotní ventil. Vhodný typ naleznete v sekci                                Pneumatické prvky
