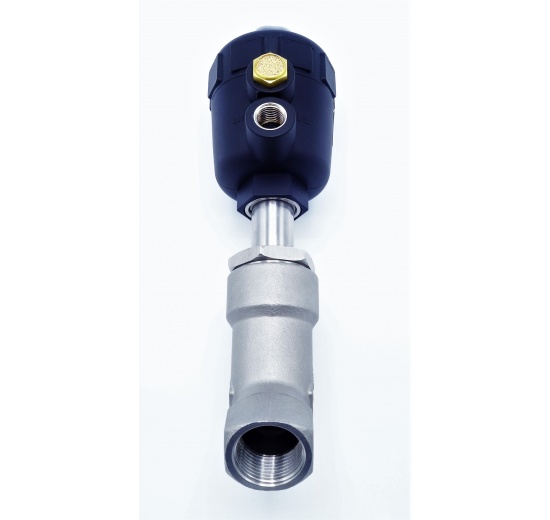

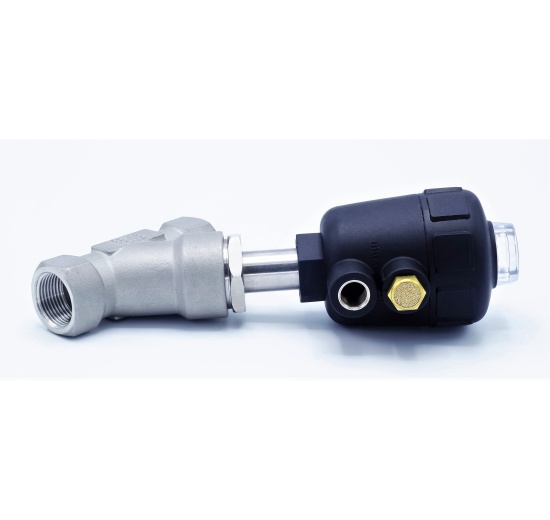

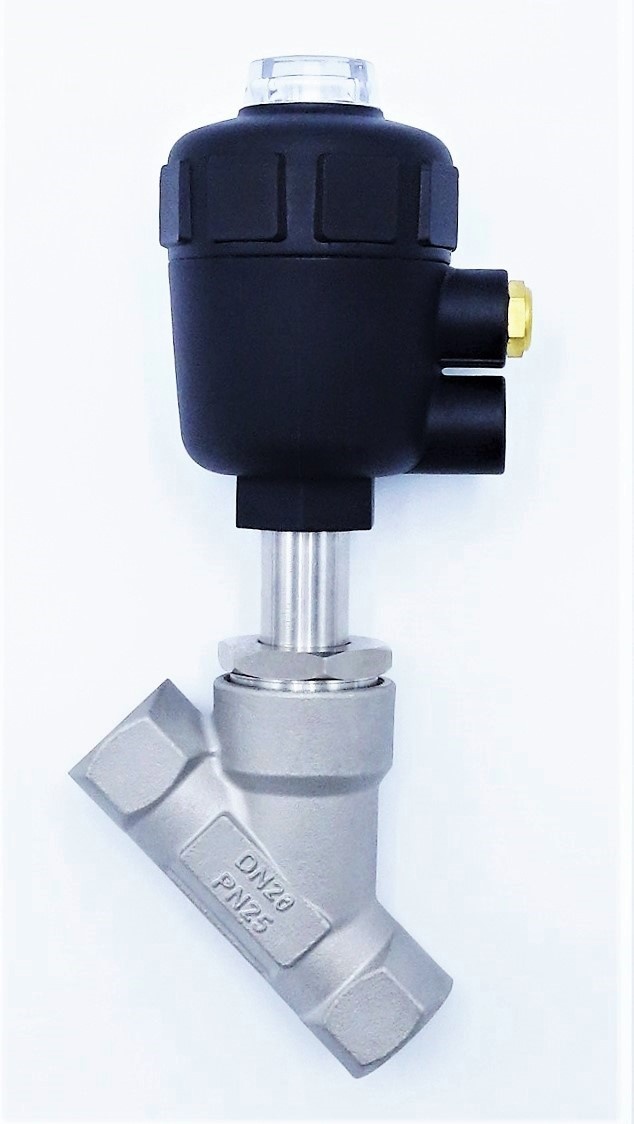

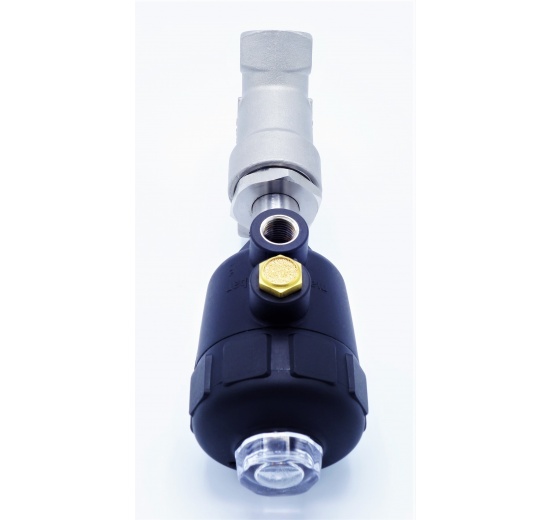

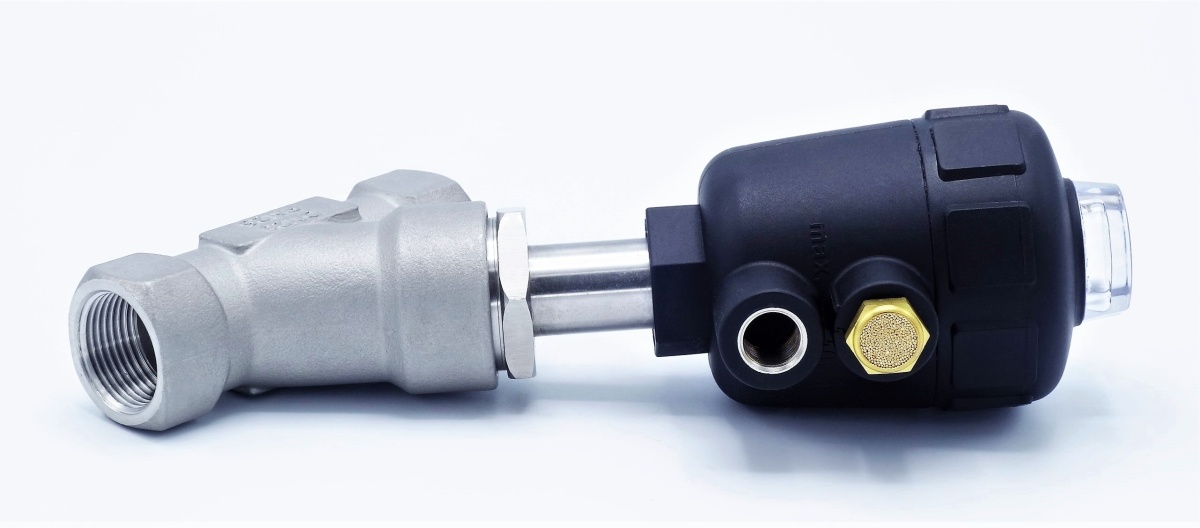

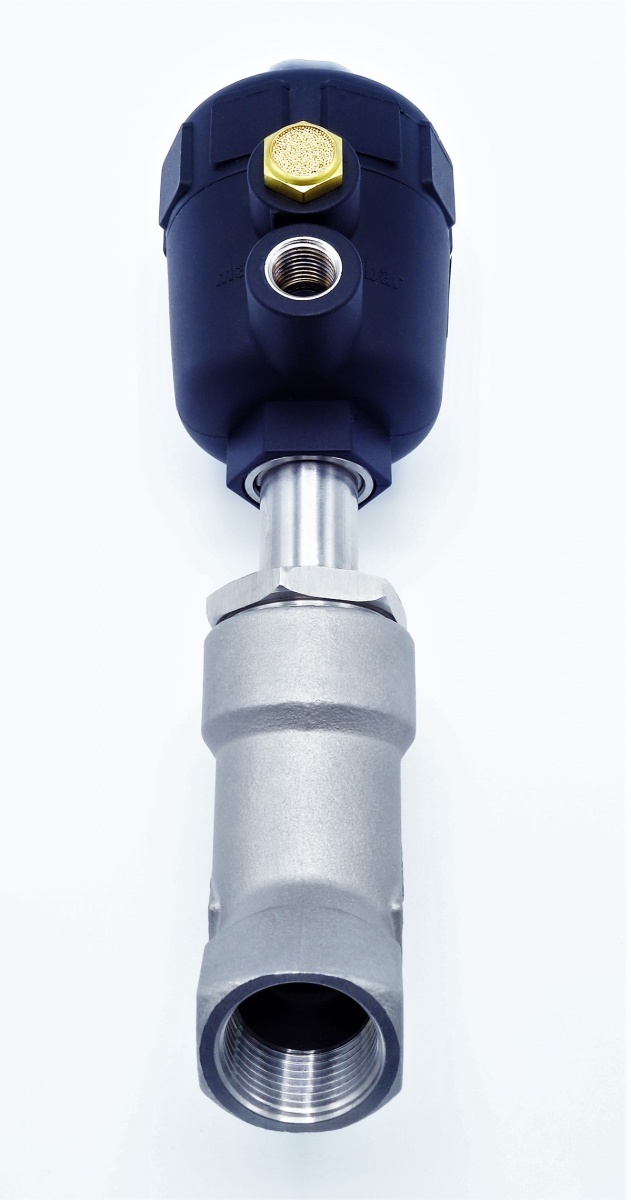

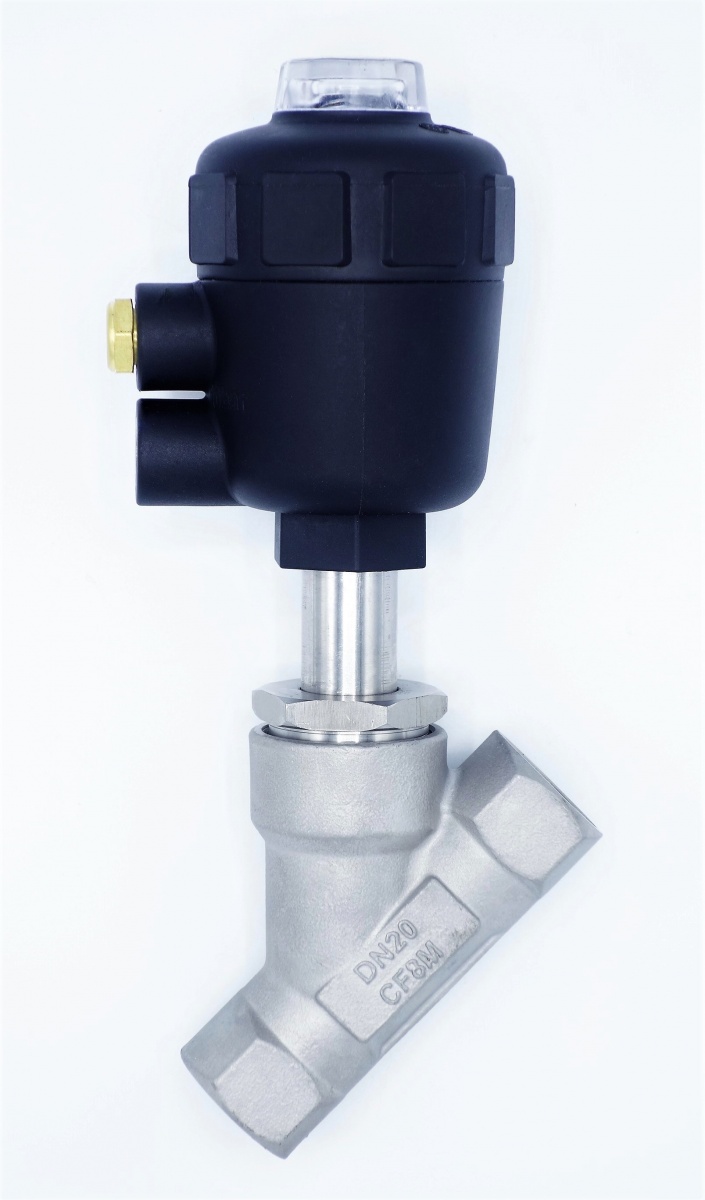

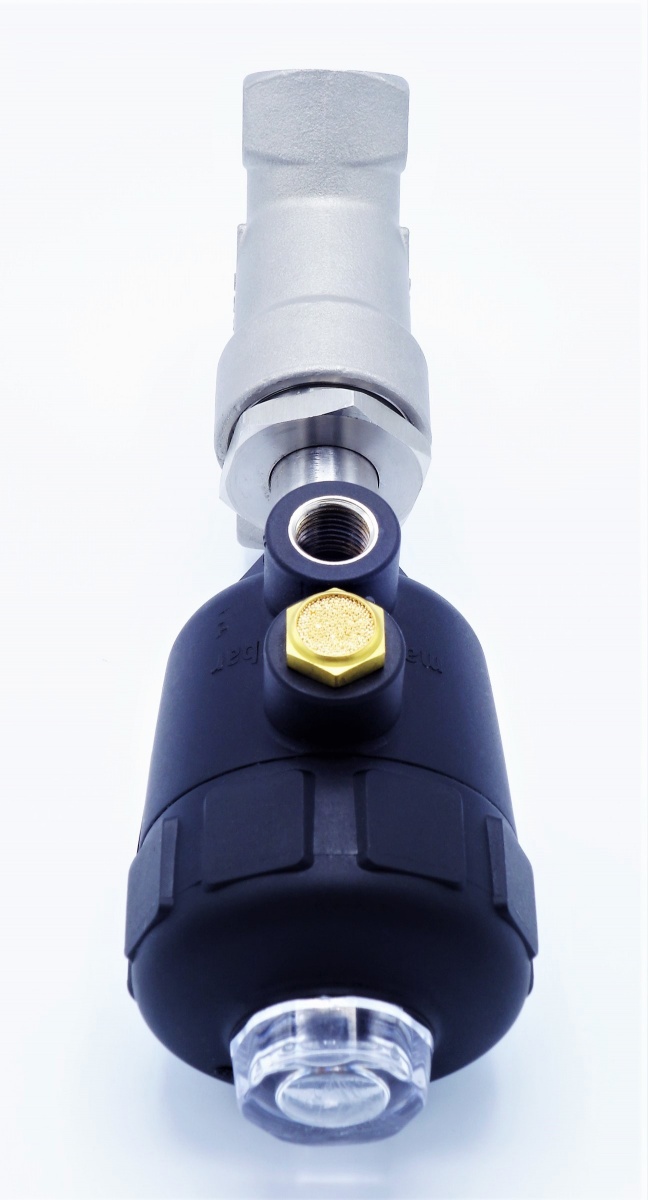

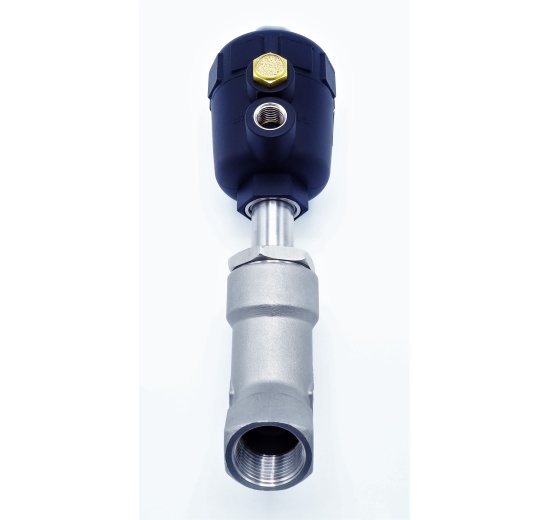

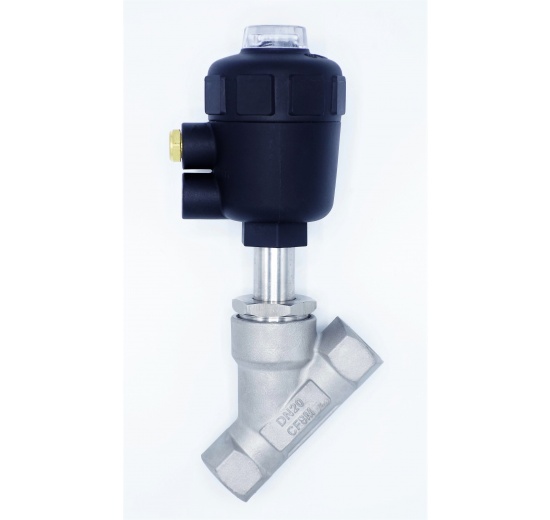

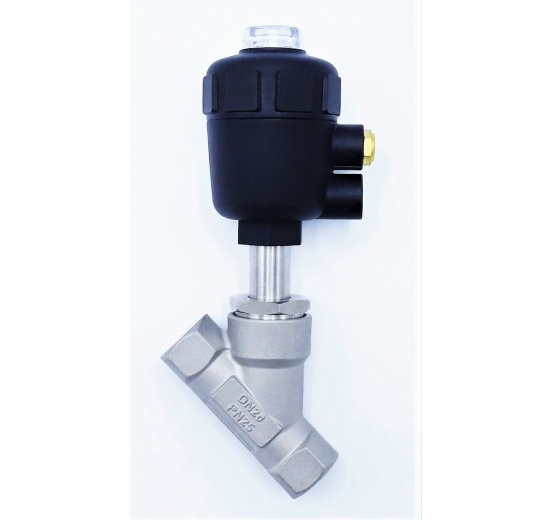

Pneumaticky ovládaný ventil se šikmým sedlem- 45°| G-závit 3/4"

Kód: POV45_20
Hmotnost: 1,02 kg
Dostupnost: skladem
Cena bez DPH 1 665,00 Kč
Chci nakupovat v EUR
Dotaz na technika

Popis

Pneumatické pohony dodáváme bez odfuku vzduchu a připojovacího nástrčného šroubení z plastu - kategorie PNEUMATICKÉ PRVKY

K ovládání sedlového ventilu je třeba zakoupit pilotní ventil. Vhodný typ naleznete v kategorii ELEKTROMAGNETICKÉ ROZVADĚČE 3/2

Technické parametry ventilu se šikmým sedlem:

  • typ ventilu: jednočinný, v klidovém stavu uzavřený
  • připojení: G 3/4"
  • velikost otvoru: 17 mm
  • provozní tlak ventilu: 0–25 bar
  • ovládací tlak pohonu: 6-8 bar
  • materiál těla ventilu: nerezová ocel CF8M (odpovídá AISI316)
  • materiál pohonu: polyamid
  • těsnění sedla: PTFE
  • těsnění cívky: PTFE
  • těsnění pístu: FKM (fluoroelastomer)
  • teplota média: –10~+150 °C
  • teplota okolního prostředí: –10 °C~+80 °C
  • viskozita: max. 600 mm2/s
  • průtok: 4.2 m³/h
  • připojení ovládacího vzduchu: G1/4"
  • určeno pro vodu, kapaliny, vodní páru (maximální teplota syté páry dle charakteristiky použitého materiálu PTFE)

V případě dlohodobého použití ventilu v mezních teplotách je nutné vhodnost ventilu konzultovat s dodavatelem.

PRINCIP FUNKCE JEDNOČINNÉHO VENTILU:

Tento typ ventilu se ve velké míře používá v provozech s požadavkem na opakované spuštění v krátkém časovém intervalu, výhodou je jeho rychlá a přesná reakce. Ventil se otevírá pomocí stlačeného vzduchu.

Oblasti použití ventilu se šikmým sedlem:

Aplikace v mlékárenském, pivovarnickém, potravinářském, nápojovém a chemickém průmyslu. Plnící zařízení na pivo a jiné nápoje. Potisk a barvení textilu. Zpěňovací zařízení. Pro aplikace čistíren odpadních vod. Vhodné pro obráběcí stroje pro kontrolu chladiva. Do prádelen a čistíren oděvů (dávkování pracího prostředku, vody).
