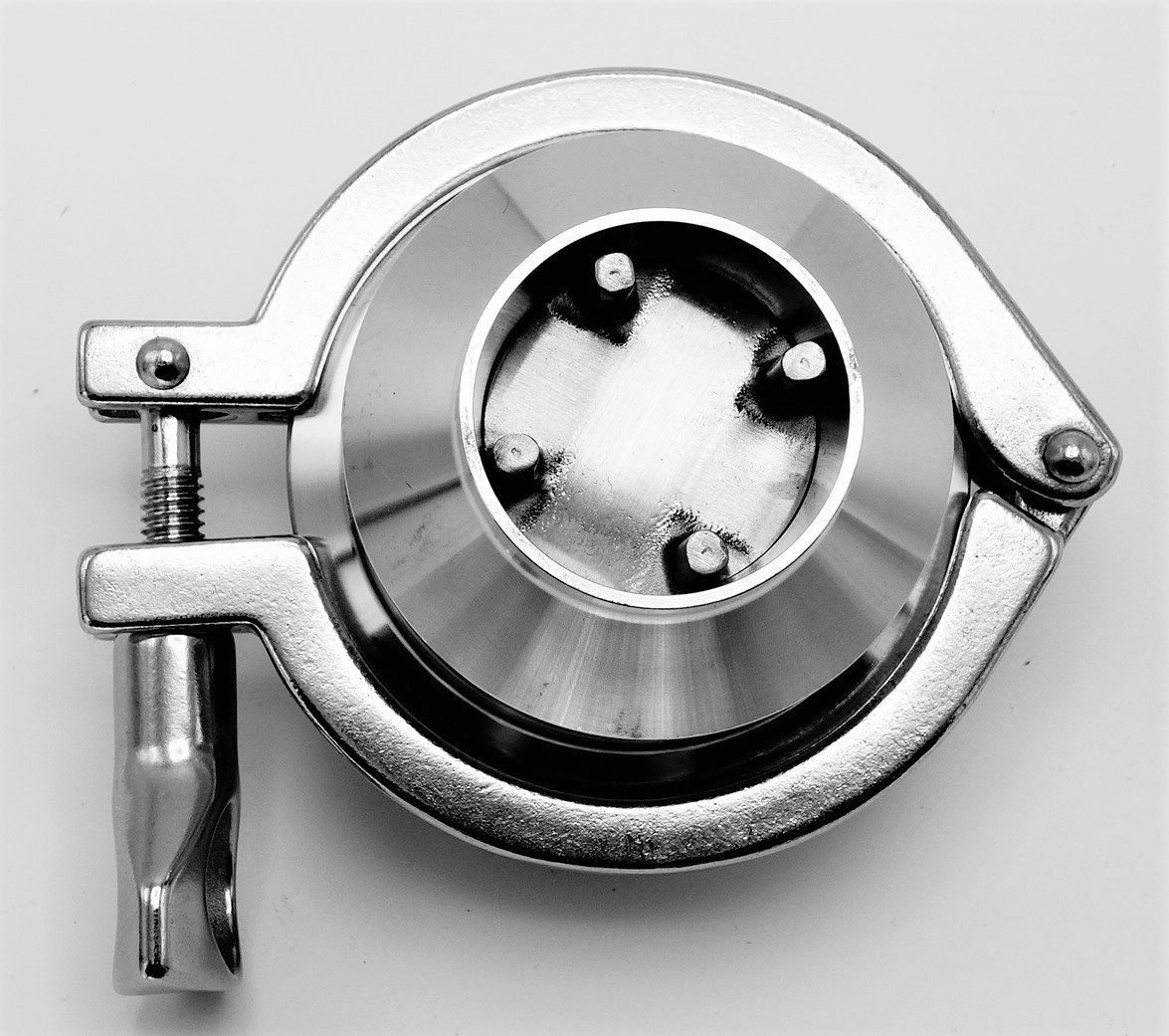

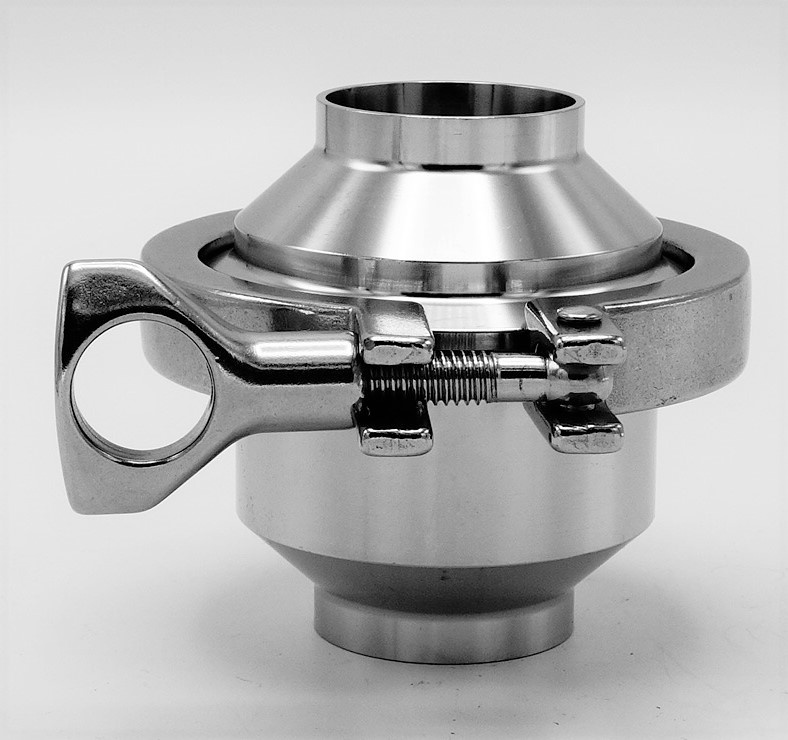

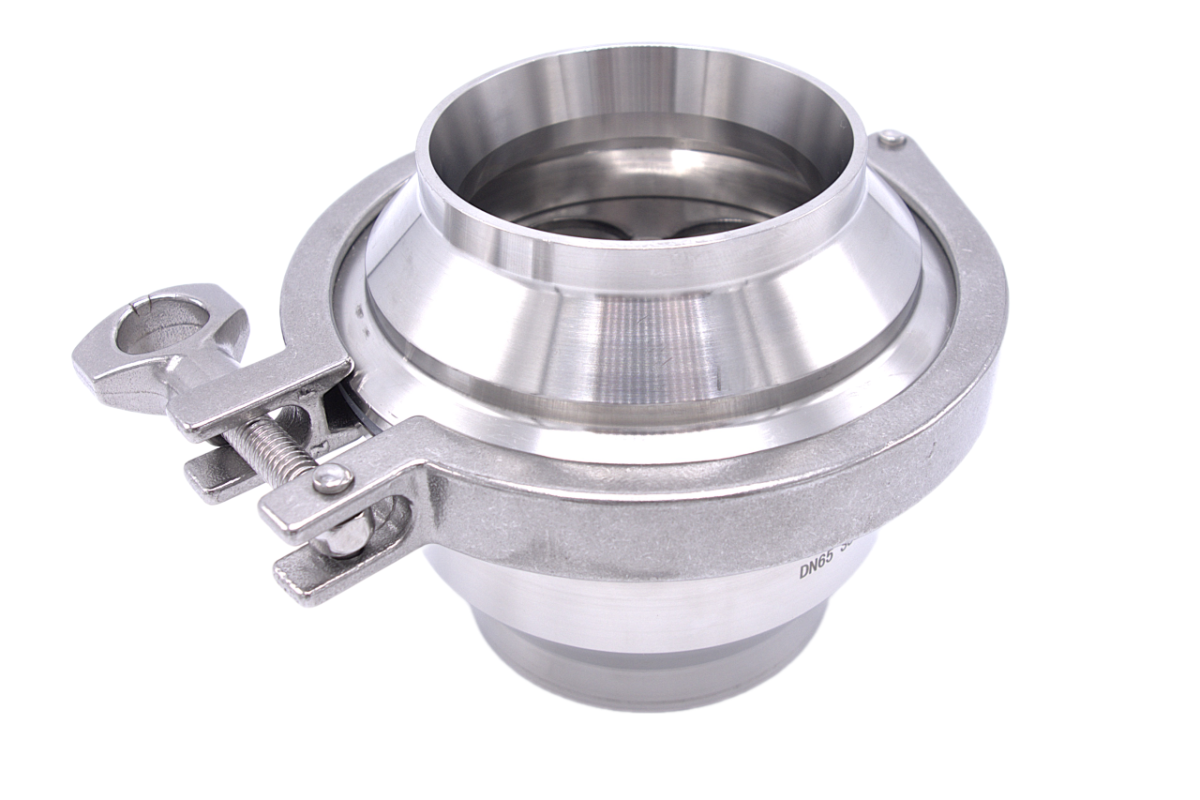

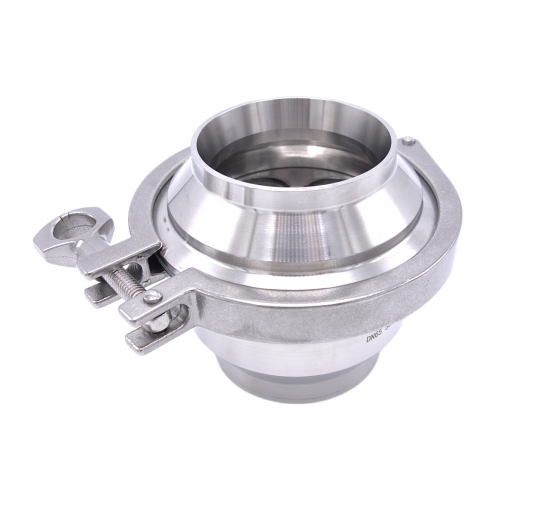

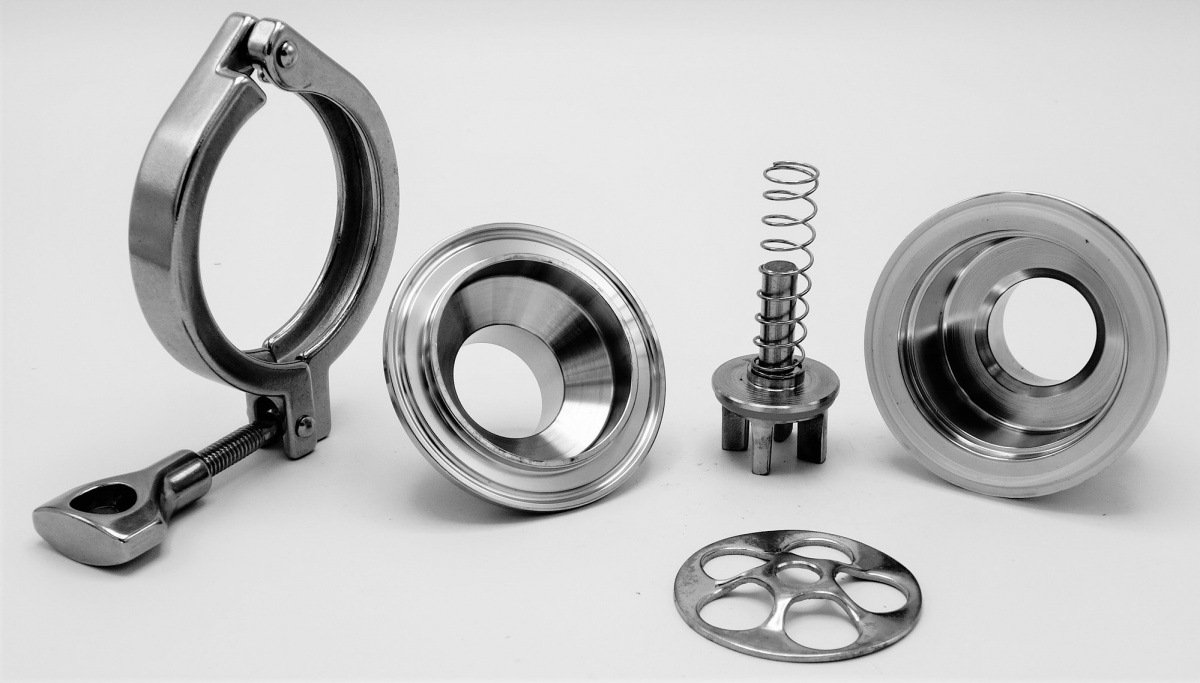

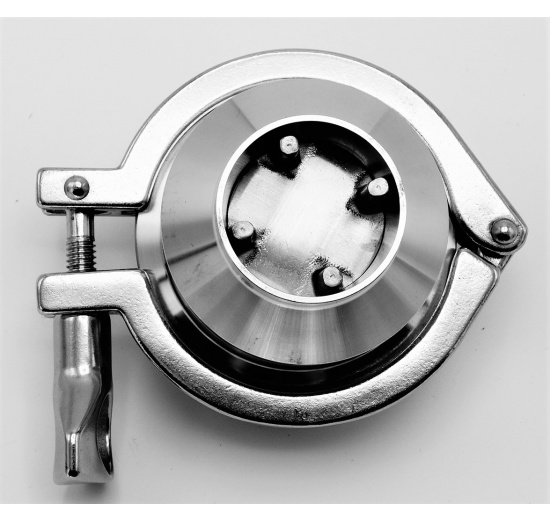

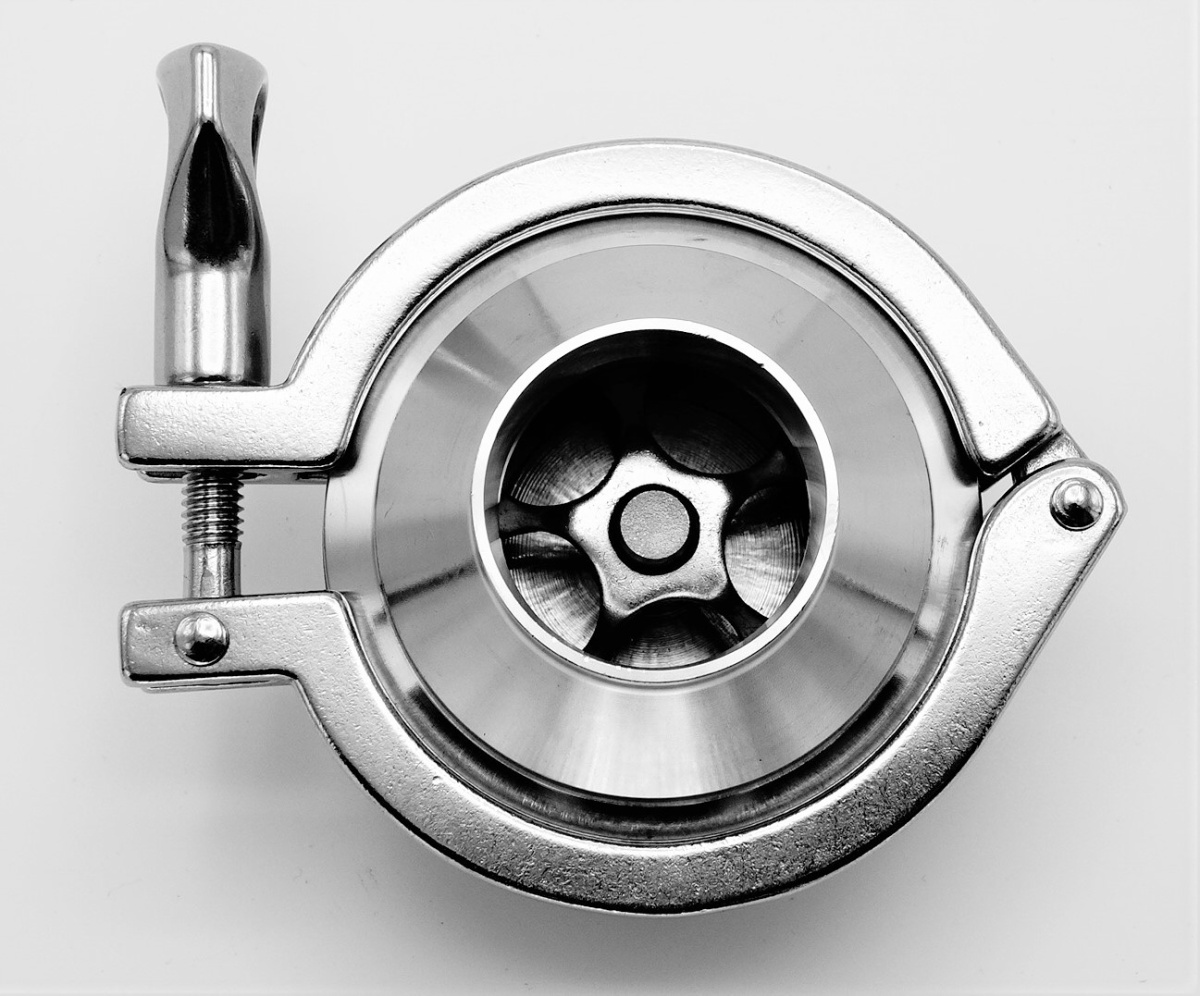

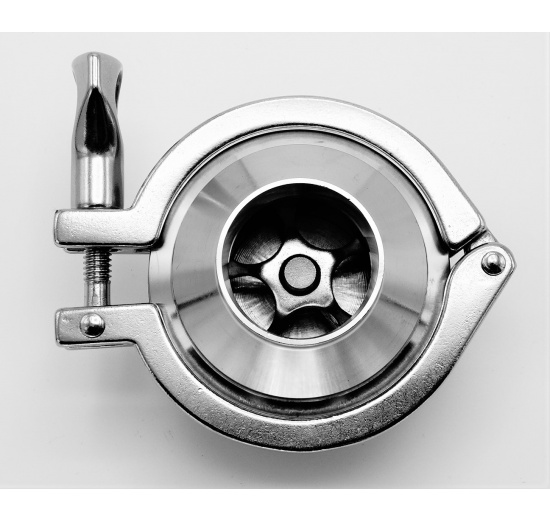

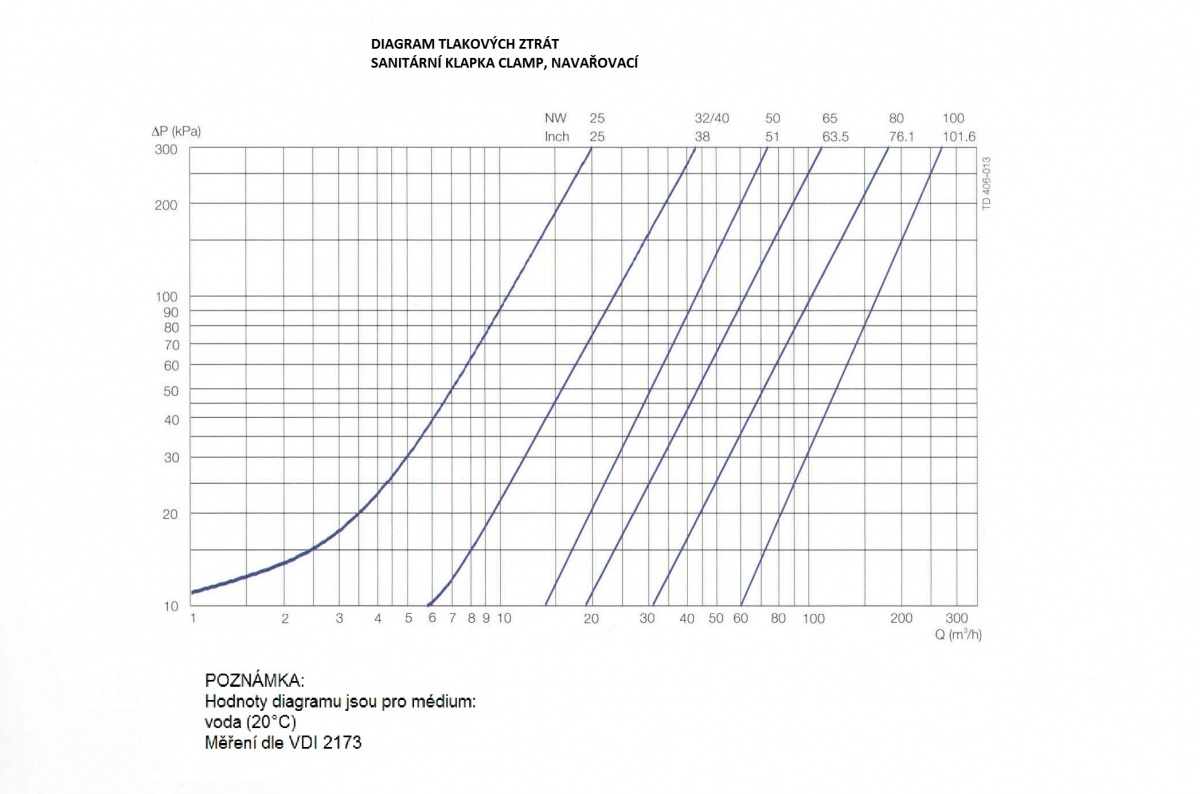

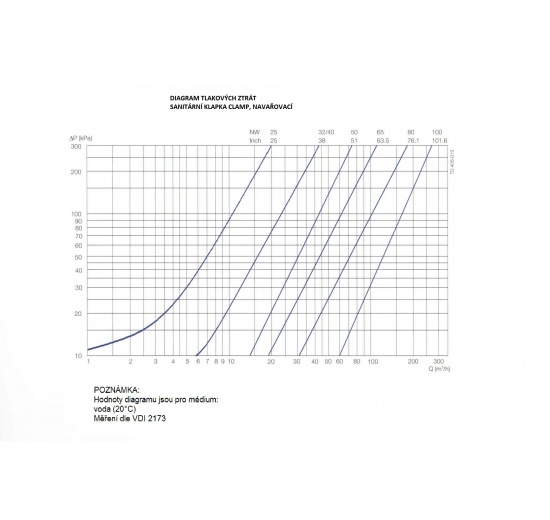

Nerezové zpětné klapky, navařovací typ S-S
Tyto klapky jsou určeny k montáži na nerezové potrubí a jejich účelem je zabránění zpětnému proudění kapaliny. Aby byla zaručena jejích funkčnost je třeba zajistit konstantní tok média bez náhlých výkyvů. Tento typ ventilu se otevírá tlakem proudícího média na disk. Ventil se otevře, pokud je tlak na disk větší než tlak média za diskem (tlak na dřík a pružinu). Ventil se uzavře, pokud jsou tlaky před a za diskem vyrovnané. Při vertikální instalaci klapky je pro otevření potřebný přibližně tlak 6 KPa.
Základní informace
| Standard | DIN |
| Maximální pracovní tlak | 10 bar |
| Typ | 2-dílná, těsnění silikon, CLAMP objímka, navařovací DIN11850-řada1,2 (viz jednotlivé klapky) |
| Materiál | nerezová ocel 1.4301 (AISI 304) |
| Maximální pracovní teplota | –10 °C/120 °C |
| Těsnění disku | silikon |
| Úprava vnitřního povrchu | Ra≤0.8 µm |
| Úprava vnějšího povrchu | Ra≤1.6 µm |
| Určeno pro | kapaliny, vodu, oleje |
Montáž zpětné klapky navařovací

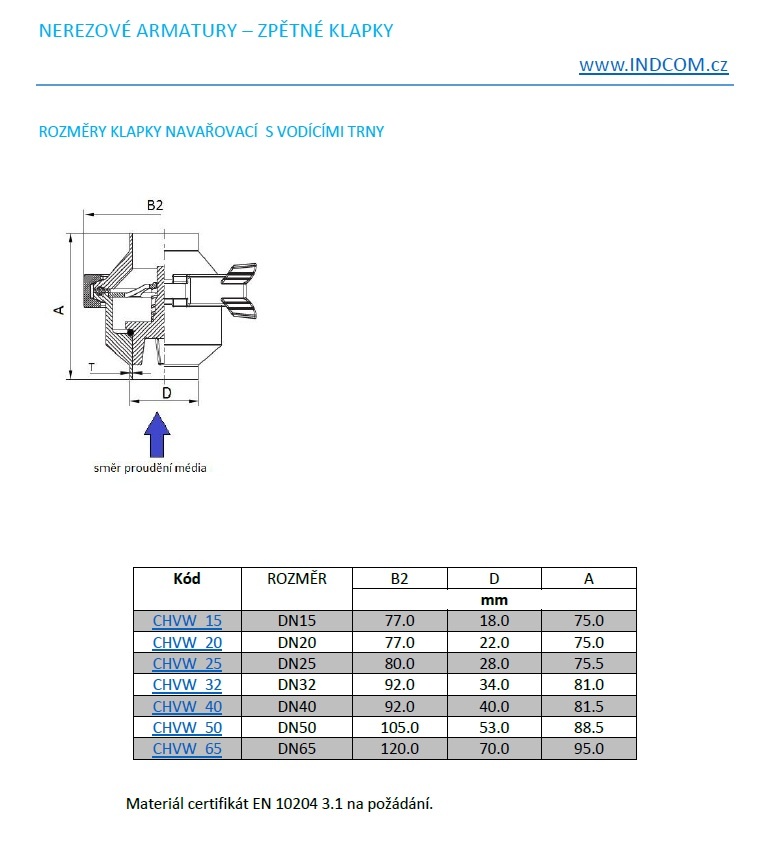

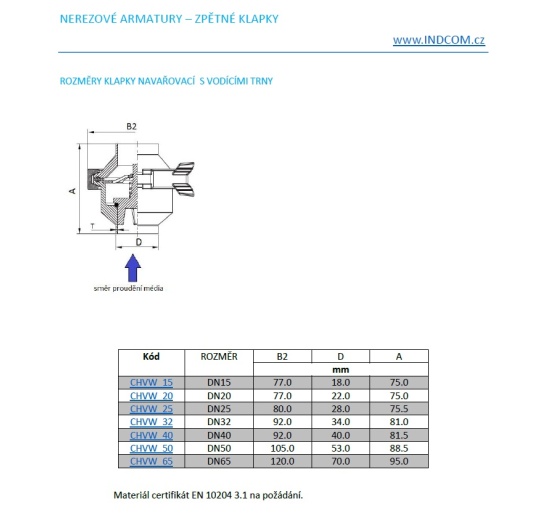

Směr montáže je shodný se směrem proudění média. Médium tlakem na disk otevírá klapku (viz modrá šipka na výkresu rozměrů klapky).
Klapka se instaluje před čerpadlo, aby byl zajištěn správný chod čerpadla i klapky.

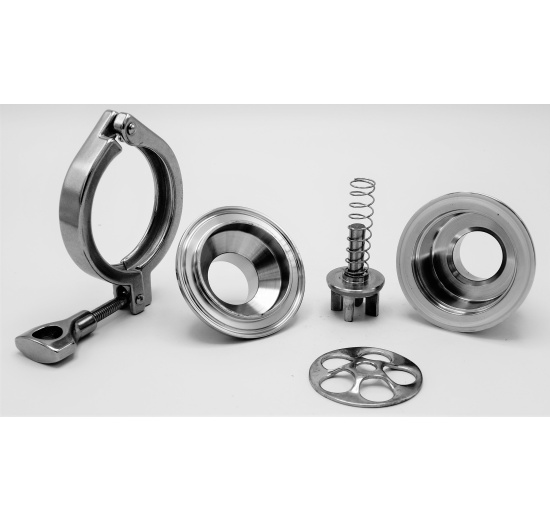

Zpětné klapky se připojují přivařením k vhodnému protikusu. V případě přivařování je nutné armaturu nejdříve rozebrat, aby nedošlo k poškození těsnění. Doporučujeme kontrolu dotažení svorníků (CLAMP objímky) v provozu.
Před montáží je nutno vypláchnout trubkový systém, aby se zamezilo poškození armatury mechanickými nečistotami.
Před údržbou nebo demontáží armatury se ujistěte, že teplota a tlak potrubím protékajícího média již klesly (teplota média nad 50 °C a pod 0 °C může způsobit vážná poranění). Zdraví nebezpečné kapaliny je třeba před údržbou vypustit.
Oblasti použití zpětného ventilu
Vinařství, pivovarnictví, potravinářský a nápojový průmysl, chladírenství, vodohospodářské aplikace, chemický průmysl atd.
