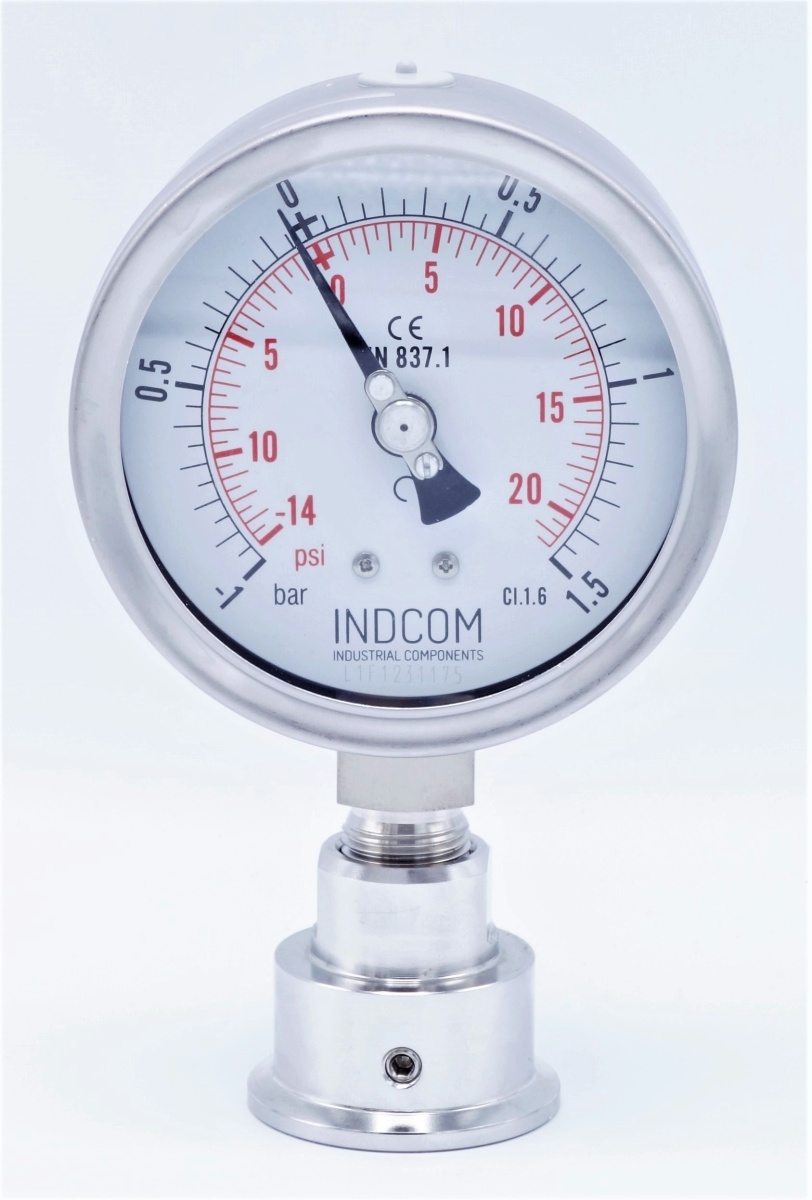

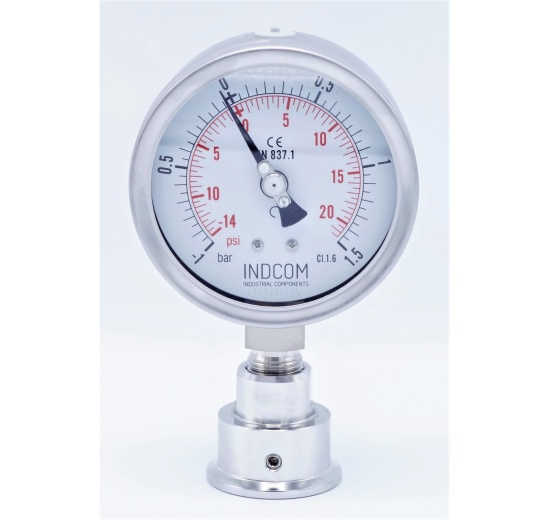

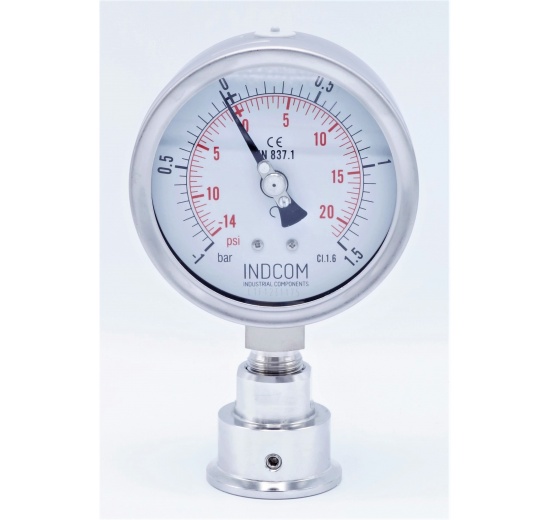

Celonerezový tlakoměr 100 mm s oddělovací membránou CLAMP DIN 32676 (K50.5), DN 40 (límeček 50.5 mm)
-1/1,5 bar

  • Kód: PG221M50-S1F-1.5
  • Hmotnost: 0,95 kg
Varianta
Počet kusů
2 545,00 Kč
Ceny jsou uváděné bez DPH
SKLADEM

Základní informace

  • Materiál pouzdra SS - DIN 1.4301 (AISI 304), mechanismus DIN 1.4301 (AISI 304),materiál připojovacího závitu a Bourdonovy pružiny DIN 1.4401 (AISI 316).
  • Připojovací závit je navařen metodou TIG.
  • Náplň: Standardně je dodáván s glycerínovou náplní (ochrana proti provozním rázům).
  • Kryt ciferníku: tvrzené sklo
  • Rozsah: -1 až 1.5 bar
  • Spodní připojení, závit G1/2“ BSP
  • Rozměr číselníků DN 100
  • Provozní teplota okolí: -40 °C až 60 °C
  • Teplota média: -20 °c až 200 °C
  • Splňují požadavky EN 837-1, třída přesnosti CL 1.0 %

Technické parametry membránového oddělovače DCS301

  • Připojení DIN CLAMP DN 40 (límeček 50,5 mm), Tri clamp standard DIN 32676
  • Závit vnitřní BSP 1/2"
  • Materiál oddělovací membrány: DIN 1.4404 (AISI 316L), Ra≤0.8 µm
  • Materiál CLAMP oddělovače: DIN 1.4301 (AISI 304)
  • Náplň oddělovací membrány: s ohledem na aplikaci a požadavky zákazníka
  • Membrána navržena na tlakový rozsah: 0–60 bar
  • Provozní teploty: -45 °C …150 °

Montáž tlakoměru (manometru) s oddělovací membránou

Připojení se provádí za pomocí CLAMP objímky a silikonového těsnění s daným CLAMP protikusem. Manometry musí být odvzdušněny pomocí odvzdušňovací zátky (viz štítek na měřidle). Dotahování manometrů je nutno provádět vždy pomocí příslušného klíče, nikdy ne pouzdrem manometru.
