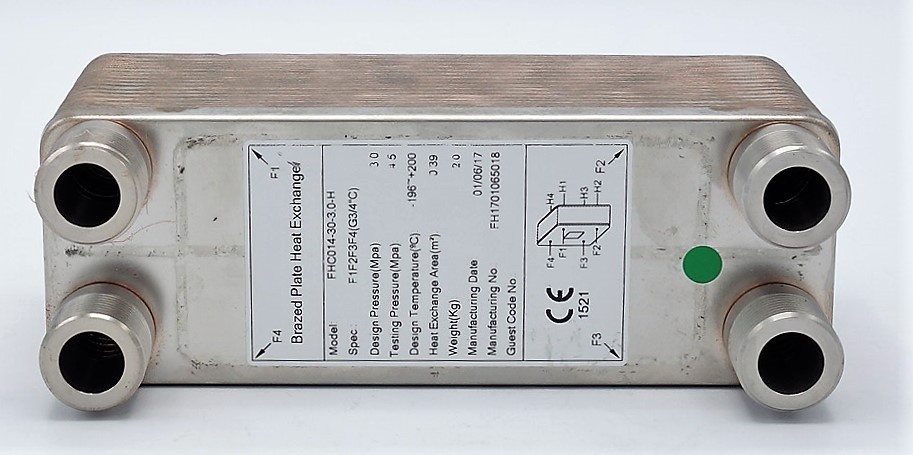

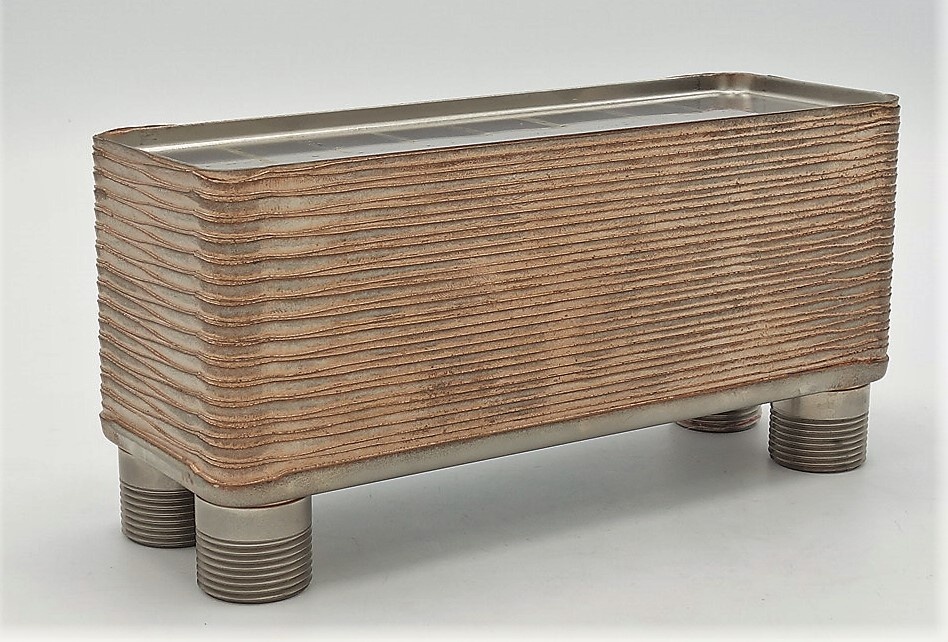

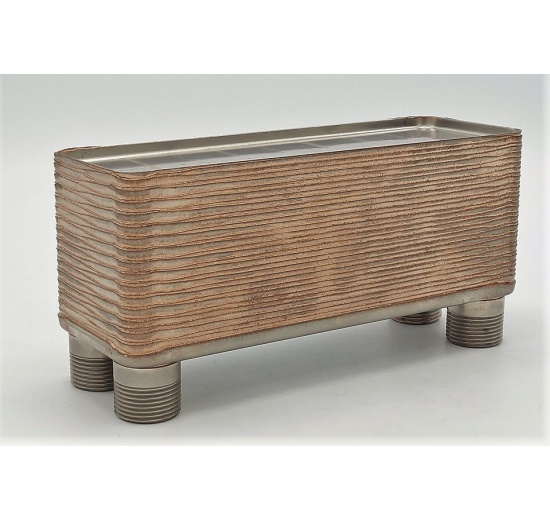

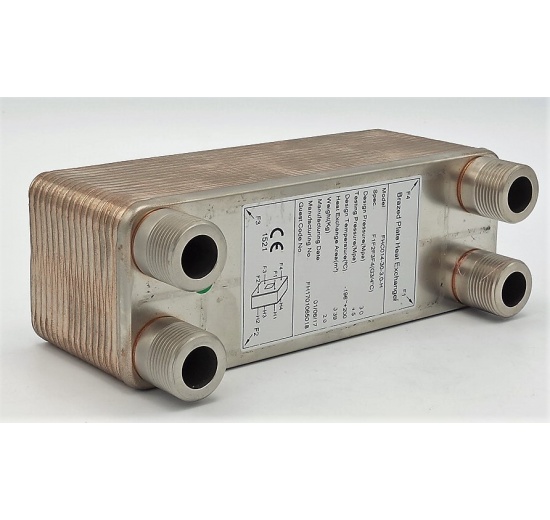

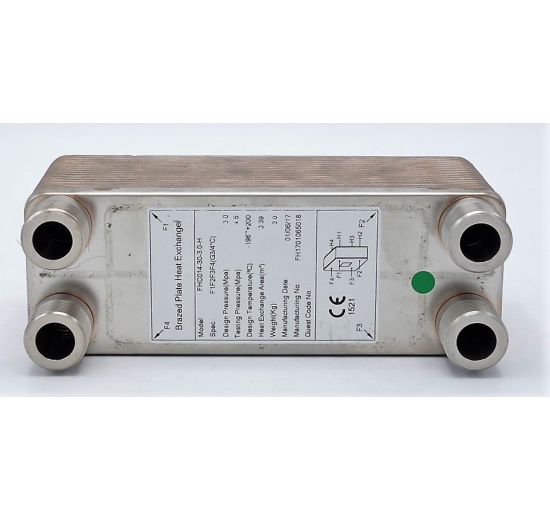

Mědí pájený deskový výměník tepla 10 kW
Popis
- max. pracovní tlak: 3,0 MPa (30 bar)
- pracovní teplota: –196 °C až 200 °C
- výkon: 2–10 kW
- plocha pro tepelnou výměnu: 0,62 m²
- průtok: 4 m³/h
- počet desek: 30 ks
- váha: 2,4 kg
- materiál: nerezová ocel AISI 316L (DIN 1.4404)
- specifikace připojení: F1F2F3F4 (4 x G 3/4", závitové) - viz výkres
- rozměr výška/šířka/hloubka (mm): 318/75/80 - viz výkres
- kanálek: typ H
- vhodná média: žádná chladiva s výjimkou amoniaku a chloridu vápenatého; voda, pára, olej, organická rozpouštědla, plyn.
Údržba:
Pájené výměníky nelze čistit mechanicky (nejsou rozebíratelné) a je třeba pravidelným chemickým čištěním předcházet zanesení kanálků. V případě kapalin s výskytem drobných pevných částic (mladiny) je třeba nainstalovat před vstup bezpečnostní filtr (Y filtr, mladinový filtr). Výměník se proplachuje v opačném směru, než je běžné provozní proudění. Dle typu znečištění používejte k čištění chemikálie a zařízení k tomu určené. Doporučujeme používat čistící prostředky nabízené pro čištění nerez oceli, mědi. Informace o vhodnosti čistícího roztoku získáte buď přímo od výrobce nebo prodejce, který se prodejem podobných látek zabývá. (Čištění a dezinfekce v nápojovém průmyslu.) Výrobce (prodejce) čistícího prostředku se ptejte na slučitelnost s nerezavějící ocelí:
- vhodnost pro použití v potravinářském průmyslu (pokud je vyžadováno)
- schopnost odstraňovat specifikované kaly, usazeniny, nečistoty a tvrdé vodní usazeniny
- je snadno vypláchnutelný ze zařízení
- nemá žádné nežádoucí výpary či korozní vlivy
Na AISI316L zásadně nelze použít činidla, způsobující korozi této oceli, zejména kyselinu dusičnou a solnou v žádné koncentraci!
Oblasti použití mědí pájeného deskového výměníku:
Malý deskový pájený výměník pro malé předávací stanice, bytové jednotky, pro malé ohřívače, chladiče, solární kolektory, atd. Aplikace, kde je požadován malý výkon.
