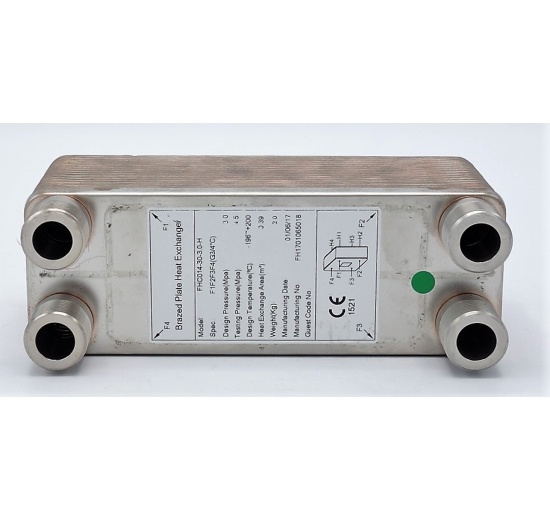

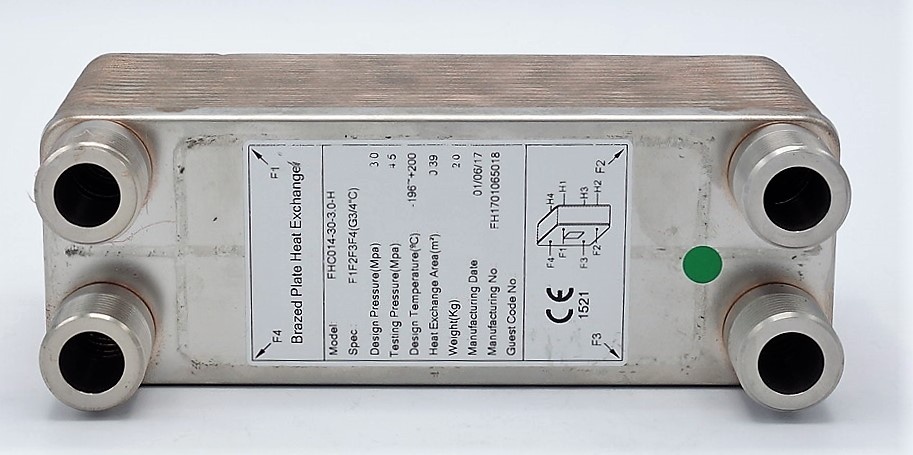

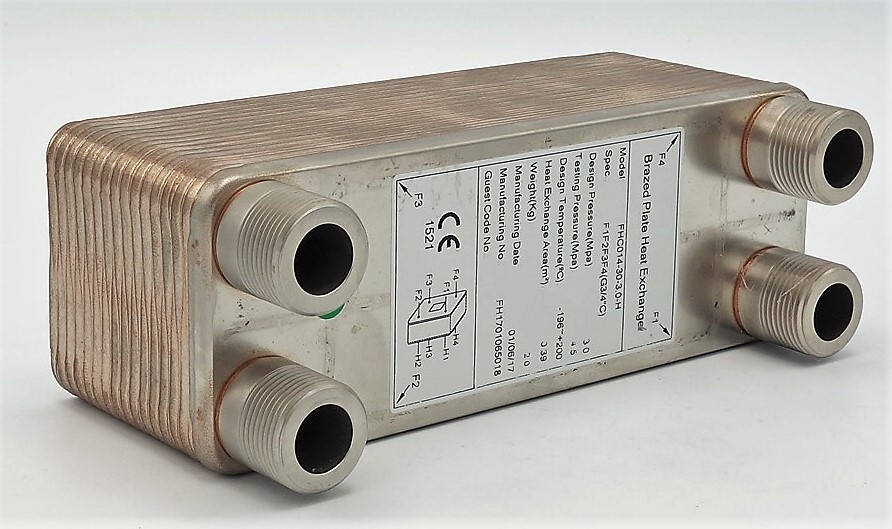

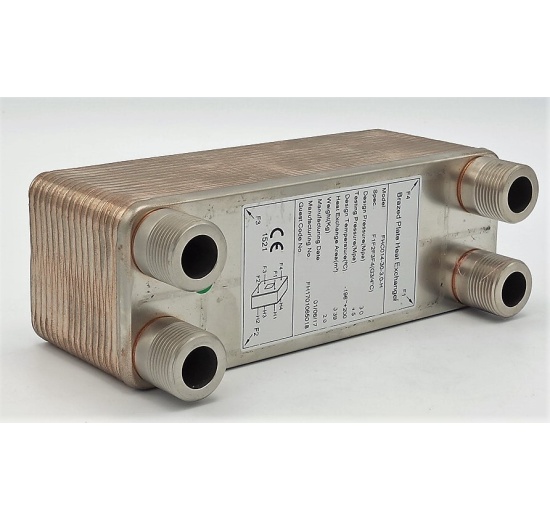

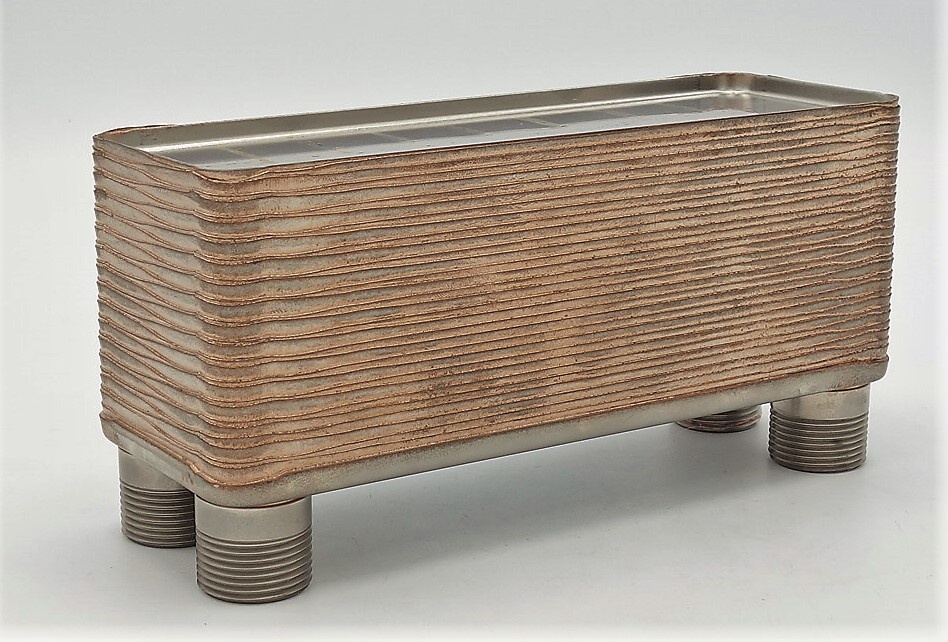

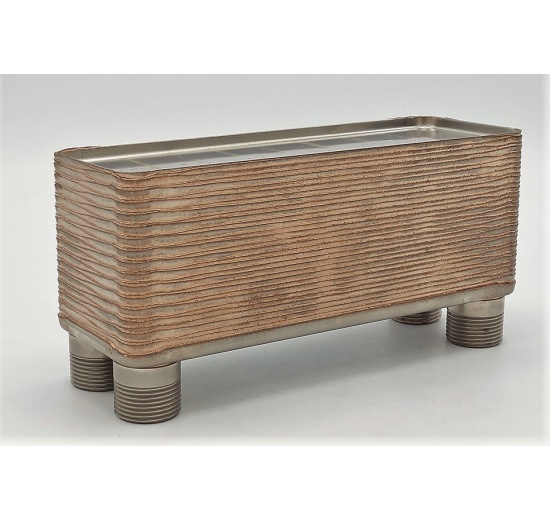

Mědí pájený deskový výměník tepla 20-95 kW

Kód: FHC060-70-3.0-H
Hmotnost: 14,7 kg
EAN: FHC060-70
Dostupnost: skladem
Cena bez DPH 9 504,00 Kč
Chci nakupovat v EUR
Dotaz na technika

Popis

  • Max. pracovní tlak: 3,0 MPa (30 bar)
  • Pracovní teplota: –196 °C až 200 °C
  • Plocha pro tepelnou výměnu: 4,08 m²
  • Průtok: 22 m³/h
  • Výkon: 20–95 kW
  • Počet desek: 70 ks
  • Váha: 16,1 kg
  • Materiál: nerezová ocel AISI316L (DIN 1.4404)
  • Specifikace připojení: F1F2F3F4 (4 x G 1 1/4", závitové) - viz výkres
  • Rozměr výška/šířka/hloubka (mm): 527/120/194 (včetně připojení) - viz výkres
  • Kanálek: typ H
  • Vhodná média: žádná chladiva s výjimkou amoniaku a chloridu vápenatého. Voda, pára, olej, organická rozpouštědla, plyn.

Údržba:

Pájené výměníky nelze čistit mechanicky (nejsou rozebíratelné) a je třeba pravidelným chemickým čištěním předcházet zanesení kanálků. V případě kapalin s výskytem drobných pevných částic (mladiny) je třeba nainstalovat před vstup bezpečnostní filtr (Y filtr, mladinový filtr). Výměník se proplachuje v opačném směru, než je běžné provozní proudění. Dle typu znečištění používejte k čištění chemikálie a zařízení k tomu určené. Doporučujeme používat čistící prostředky nabízené pro čištění nerez oceli, mědi. Informace o vhodnosti čistícího roztoku získáte buď přímo od výrobce nebo prodejce, který se prodejem podobných látek zabývá. (Čištění a dezinfekce v nápojovém průmyslu.) Výrobce (příp. prodejce) čistícího prostředku se ptejte na slučitelnost s nerezavějící o­celí:

  • vhodnost pro použití v potravinářském průmyslu (pokud je vyžadováno),
  • schopnost odstraňovat specifikované kaly, usazeniny, nečistoty a tvrdé vodní usazeniny,
  • je snadno vypláchnutelný ze zařízení,
  • nemá žádné nežádoucí výpary či korozní vlivy.

Na AISI316L zásadně nelze použít činidla, způsobující korozi této oceli, zejména kyselinu dusičnou a solnou v žádné koncentraci!

Oblasti použití mědí pájeného deskového výměníku tepla:

Lze použít pro chlazení mladiny u varny o objemu 5 hl (500 l), 10 hl (1000 l). Pro více informací volejte technika 739 518 466.

Výměník lze mnohostranně využít pro mnoho aplikací, např. pro klasické předávání tepla ve výměníkových a předávacích stanicích tepla. Jsou rovněž vhodné pro ohřev bazénové vody, solární systémy a k použití v lehkém průmyslu, v pivovarnictví (zchlazení horké mladiny na zákvasnou teplotu) a dalších příbuzných oborech.
