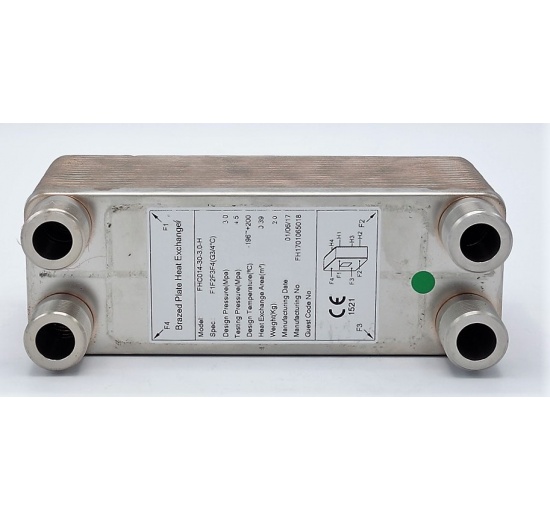

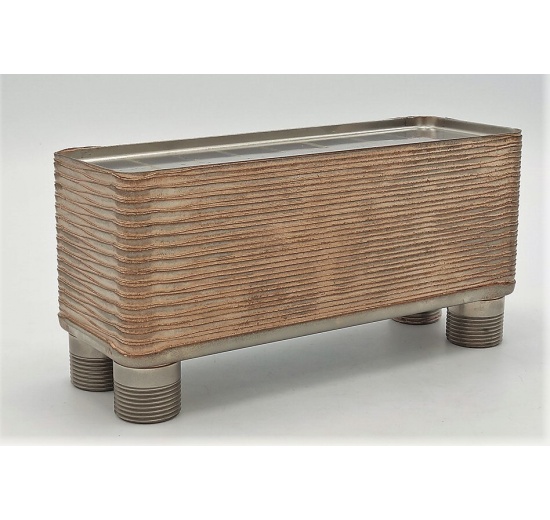

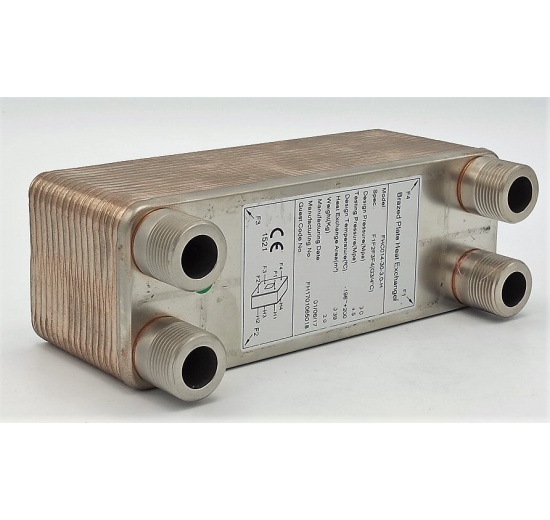

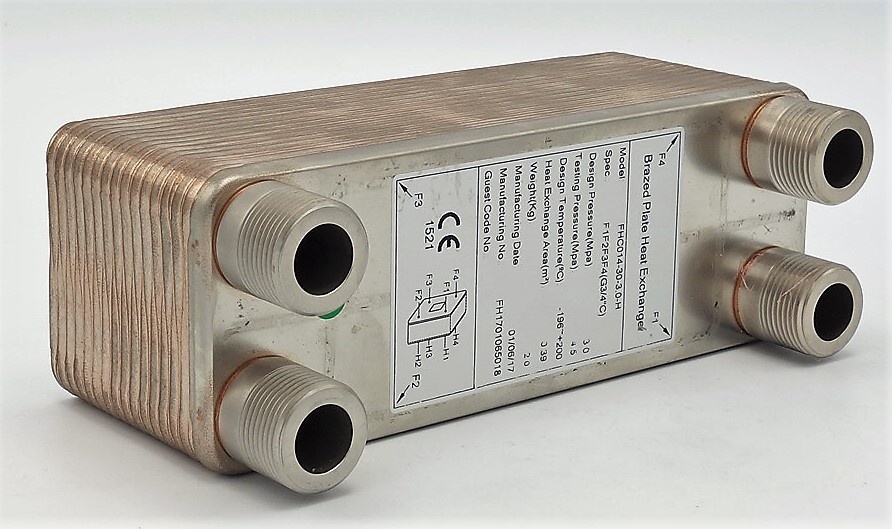

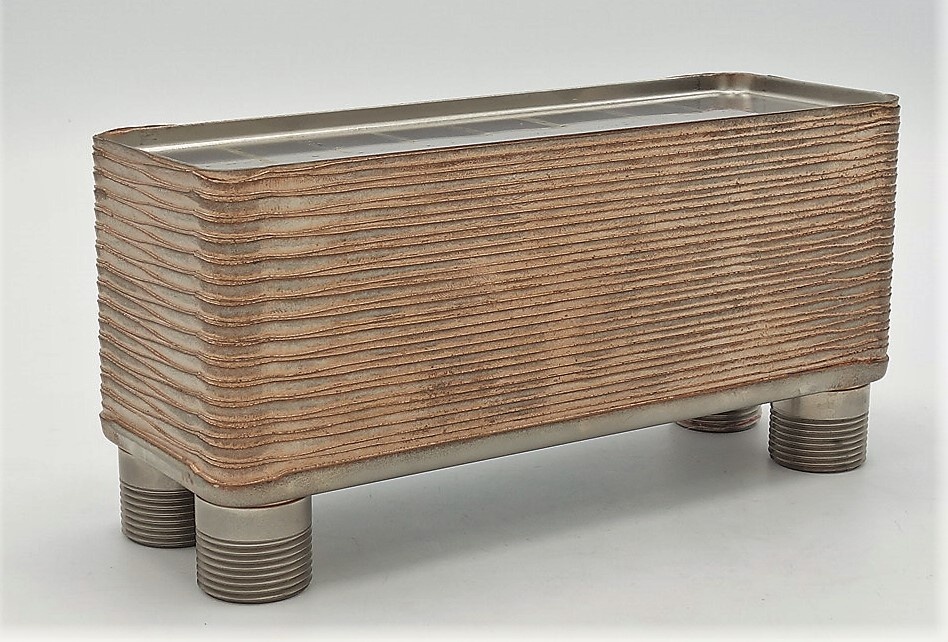

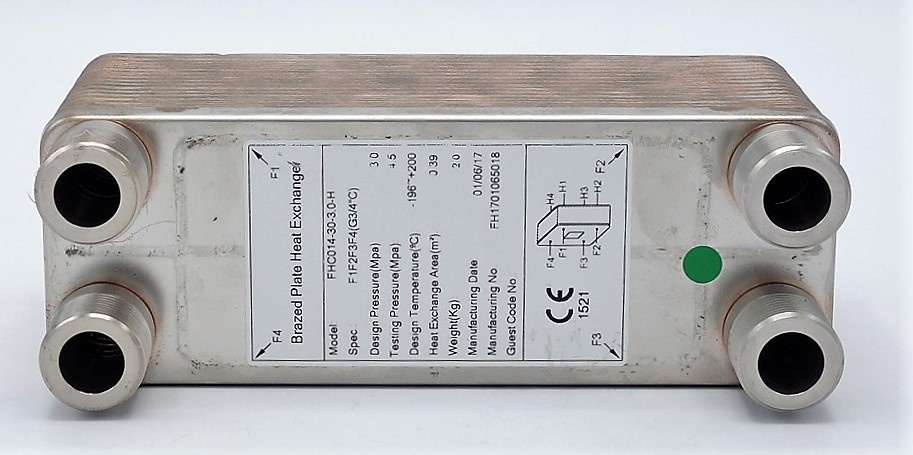

Základní informace
| Max. pracovní tlak | 3,0 MPa (30 bar) |
| Pracovní teplota | –196 °C až 200 °C |
| Plocha pro tepelnou výměnu | 4,08 m² |
| Průtok | 22 m³/h |
| Výkon | 20–95 kW |
| Počet desek | 70 ks |
| Váha | 16,1 kg |
| Materiál | nerezová ocel AISI316L (DIN 1.4404) |
| Specifikace připojení | F1F2F3F4 (4 x G 1 1/4", závitové) - viz výkres |
| Rozměr výška/šířka/hloubka (mm) | 527/120/194 (včetně připojení) - viz výkres |
| Kanálek | typ H |
| Vhodná média | žádná chladiva s výjimkou amoniaku a chloridu vápenatého. Voda, pára, olej, organická rozpouštědla, plyn. |
Údržba
Pájené výměníky nelze čistit mechanicky (nejsou rozebíratelné) a je třeba pravidelným chemickým čištěním předcházet zanesení kanálků. V případě kapalin s výskytem drobných pevných částic (mladiny) je třeba nainstalovat před vstup bezpečnostní filtr (Y filtr, mladinový filtr). Výměník se proplachuje v opačném směru, než je běžné provozní proudění. Dle typu znečištění používejte k čištění chemikálie a zařízení k tomu určené. Doporučujeme používat čistící prostředky nabízené pro čištění nerez oceli, mědi. Informace o vhodnosti čistícího roztoku získáte buď přímo od výrobce nebo prodejce, který se prodejem podobných látek zabývá. (Čištění a dezinfekce v nápojovém průmyslu.) Výrobce (příp. prodejce) čistícího prostředku se ptejte na slučitelnost s nerezavějící ocelí:
- vhodnost pro použití v potravinářském průmyslu (pokud je vyžadováno),
- schopnost odstraňovat specifikované kaly, usazeniny, nečistoty a tvrdé vodní usazeniny,
- je snadno vypláchnutelný ze zařízení,
- nemá žádné nežádoucí výpary či korozní vlivy.
Na AISI316L zásadně nelze použít činidla, způsobující korozi této oceli, zejména kyselinu dusičnou a solnou v žádné koncentraci!
Oblasti použití mědí pájeného deskového výměníku tepla
Lze použít pro chlazení mladiny u varny o objemu 5 hl (500 l), 10 hl (1000 l). Pro více informací volejte technika 739 518 466.
Výměník lze mnohostranně využít pro mnoho aplikací, např. pro klasické předávání tepla ve výměníkových a předávacích stanicích tepla. Jsou rovněž vhodné pro ohřev bazénové vody, solární systémy a k použití v lehkém průmyslu, v pivovarnictví (zchlazení horké mladiny na zákvasnou teplotu) a dalších příbuzných oborech.
