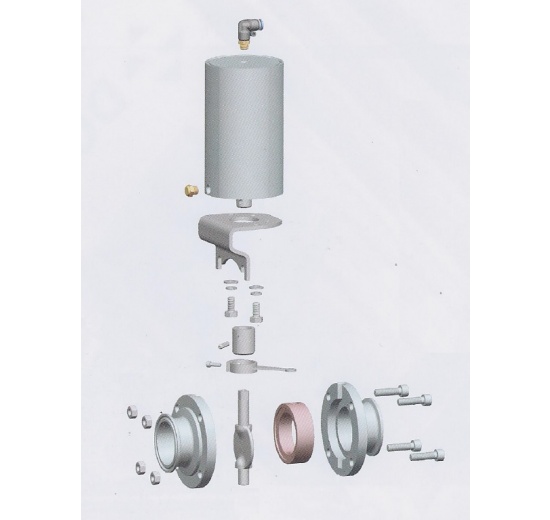

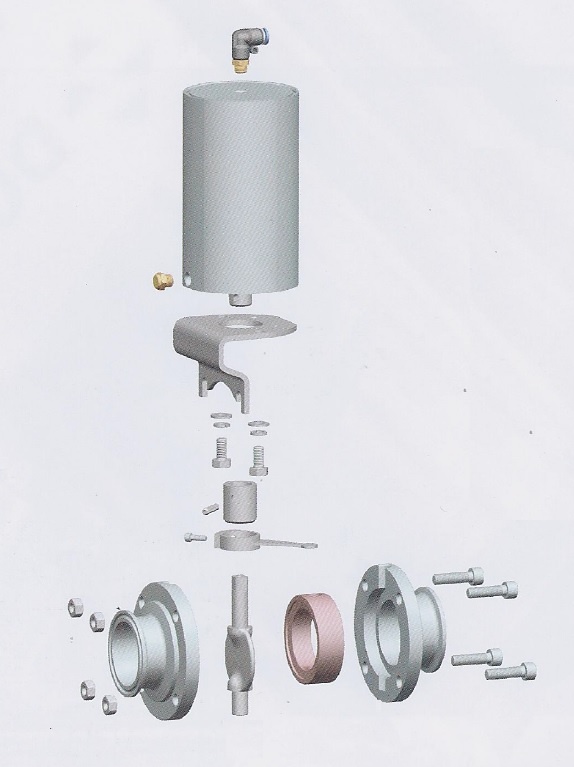

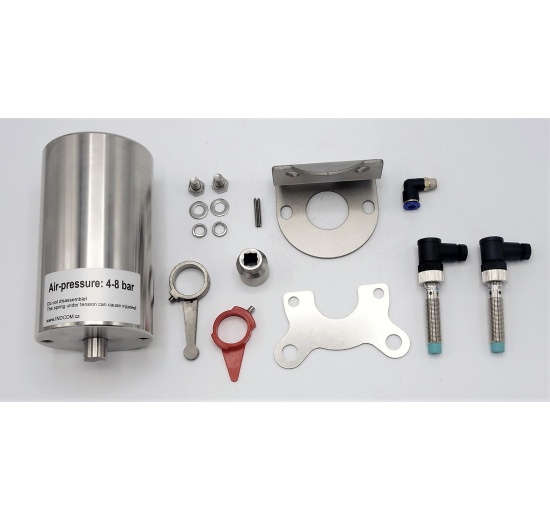

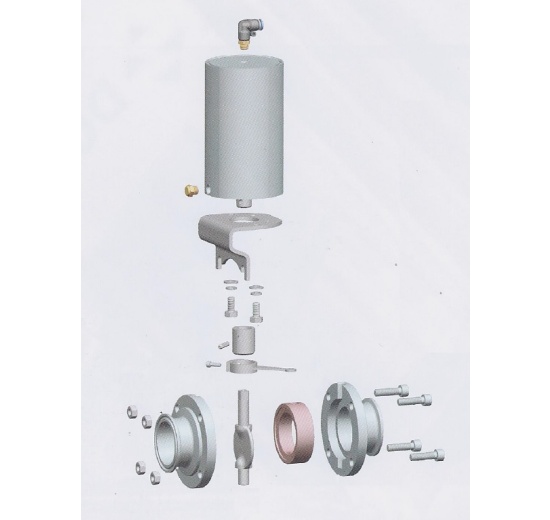

Pneumatický pohon, jednočinný a další montážní prvky pro klapku DN40

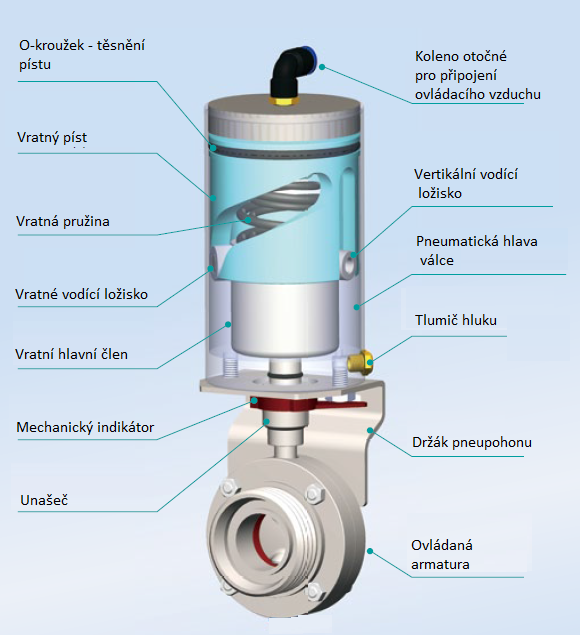

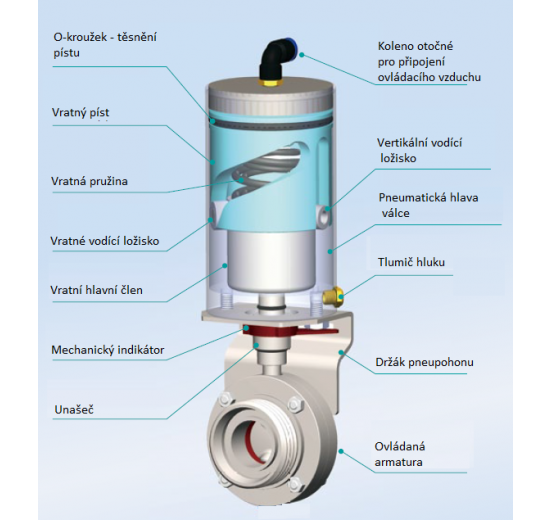

Svislý pneupohon vzduch-pružina (jednočinný) se ve velké míře používá v provozech s požadavkem na opakované spuštění v krátkém časovém intervalu, výhodou je jeho rychlá a přesná reakce. Ventil se otevírá pomocí stlačeného vzduchu.

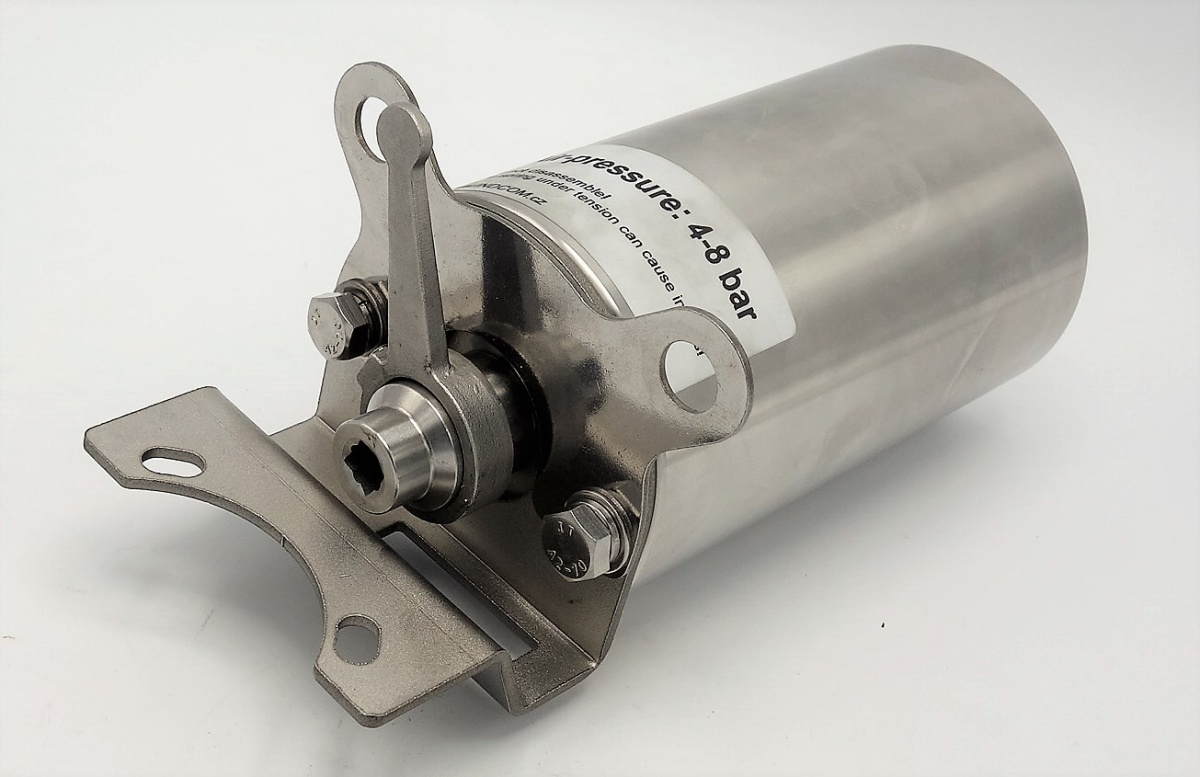

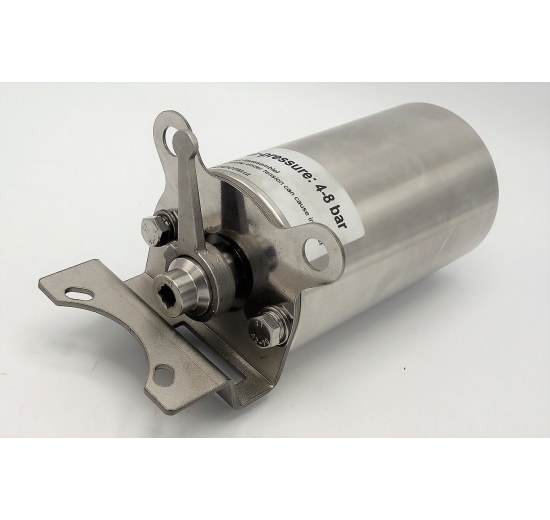

Pneumatický jednočinný pohon (vzduch/pružina) slouží pro otevírání a uzavírání přímých klapek tlakovým vzduchem (doporučená hodnota pro bezpečné otevření klapky je 5 – 8Bar). Pružina pneumatického pohonu slouží pro uzavření přímé klapky (bez tlaku ovládacího vzduchu), či v případě poklesu ovládacího tlaku vzduchu pro bezpečné uzavření ventilu (klapky).

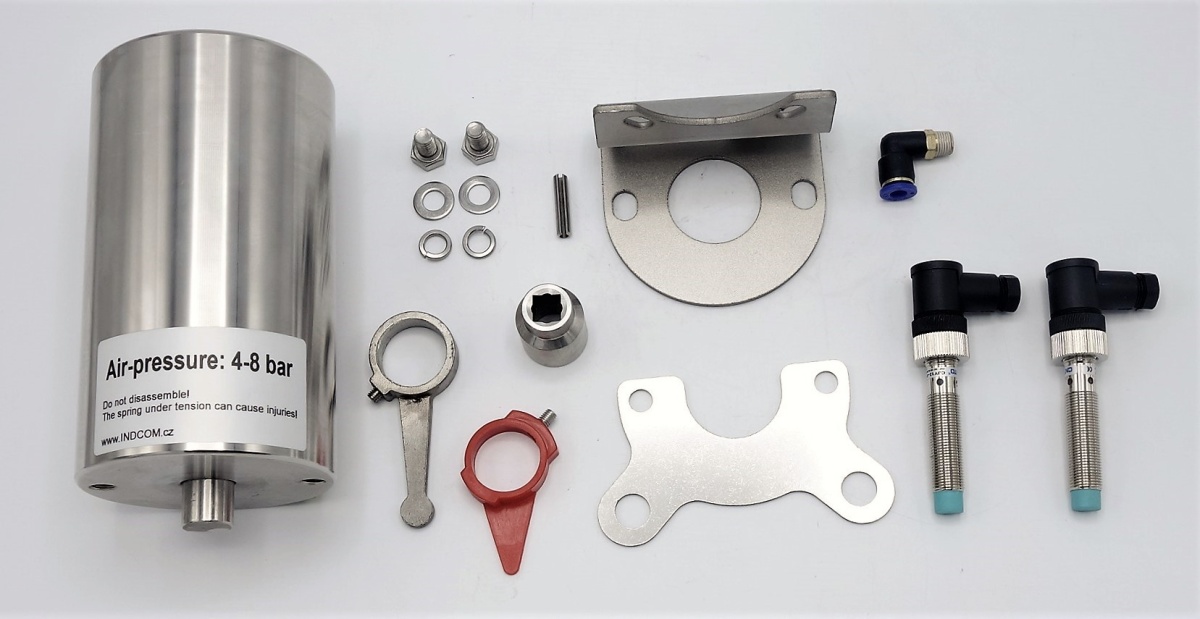

Pro ovládání pneumatického pohonu je třeba pohon doplnit pilotním (elektromagne­tickým) ventilem pro ovládáním přívodu tlakového vzduchu. Dále je možní klapku doplnit indukčními snímači pro signalizaci skutečné polohy klapky (otevřeno/uzav­řeno). Tato konfigurace Vám umožní ovládat klapku přes řídící systém se zpětnou vazbou v jaké poloze se klapka nachází.

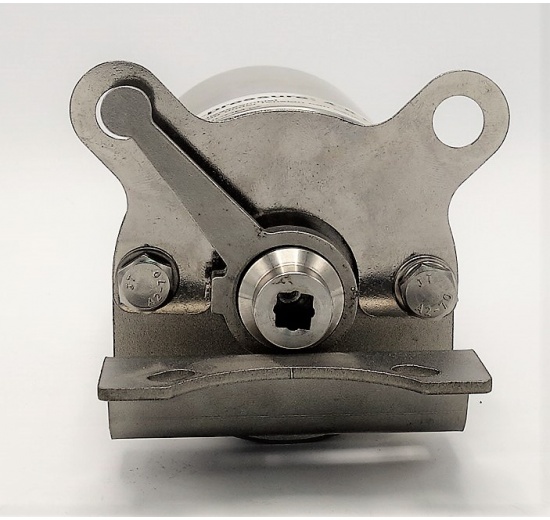

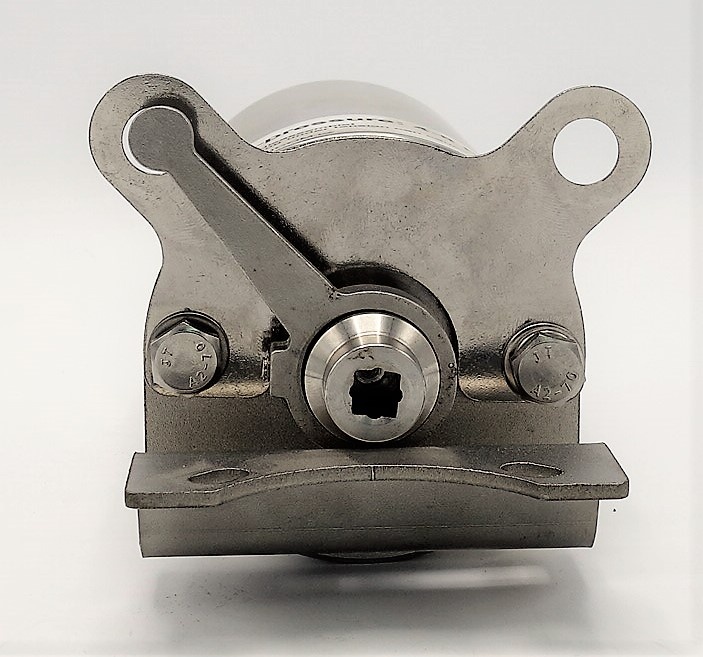

Poloha klapky je rovněž indikována (vizuálně) mechanickým indikátorem, který je osazen na ovládací hřídeli.
