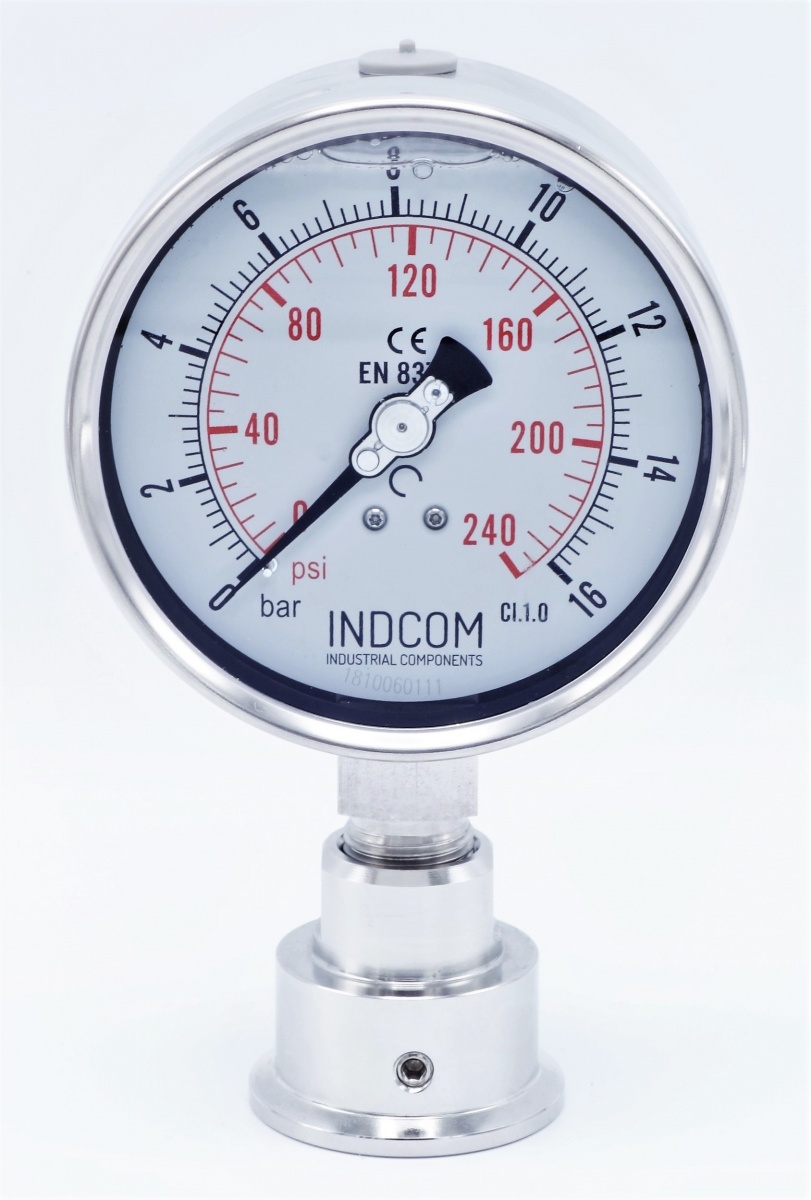

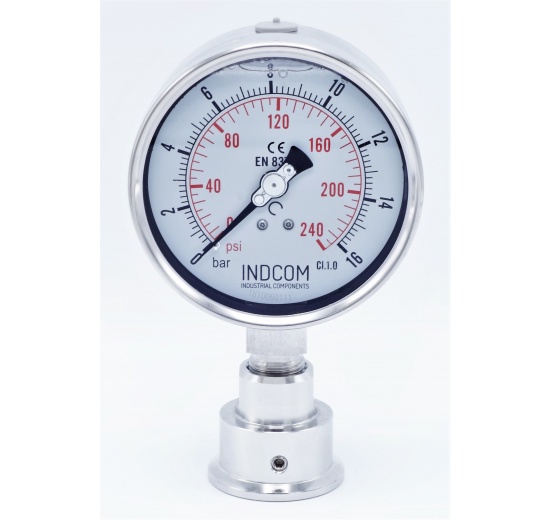

Celonerezový tlakoměr s oddělovací membránou CLAMP DIN 32676 (50.5 mm) , 100mm
0-16 bar

  • Kód: PG221M50-S1F-16
  • Hmotnost: 0,95 kg

Celonerezový tlakoměr s oddělovací membránou CLAMP DIN 32676 , 100mm | 0-16 bar

Varianta
Počet kusů
2 185,00 Kč
Ceny jsou uváděné bez DPH
SKLADEM

Základní informace

Tento typ tlakoměrů (manometrů) se používá k měření tlaku kapalin a plynů v případech, kdy je nepřípustné, aby měřené médium vniklo do měřicího ústrojí tlakoměru.

Použití těchto manometrů je obvyklé pro následující případy

  • silně viskózní kapaliny
  • kapaliny s pevnými částicemi, sedimentující kaly
  • horké kapaliny, které tuhnou nebo krystalizují při poklesu teploty
  • agresivní kapaliny
  • v případech, kdy jsou přísné požadavky na dokonalé pročištění a sanitaci systému

Dané koncepce spočívá v použití oddělovací membrány a inertní kapaliny, která přenáší tlak do měřicího ústrojí tlakoměru (manometru).

Vlastnosti tlakoměrů (manometrů) s oddělovací membránou

  • Tlakoměr je vyroben z nerezové oceli materiál pouzdra AISI 304, materiál závitu AISI 316. Snímacím zařízení je Bourdonova nerezová pružina.
  • Konektor je navařen metodou TIG.
  • Standardně je dodáván s glycerínovou náplní (ochrana proti provozním rázům).
  • Skleněné průhledítko.
  • Spodní připojení: CLAMP DIN 32676 DN 40 (límeček 50.5 mm)
  • Rozměr číselníků: DN100
  • Rozsah měření: 0–10 bar
  • Stupnice: bar, černé písmo na bílém podkladu, nejmenší dílek 0,2 bar
  •                psi, červené písmo na bílém podkladu, nejmenší dílek 5 psi
  • Splňují požadavky EN 837–1, třída přesnosti CL 1.0.
  • Materiál oddělovací membrány: AISI 316L (1.4404)
  • Materiál těla CLAMP oddělovače : AISI 304 (1.4301)
  • Provozní teplota: –45 °C až +150 °C
  • Membrána navržena na tlakový rozsah: 0–60 bar
  • Plnící kapalina: dle požadavků zákazníka na aplikaci
  • Jsou navrženy s důrazem na dlouhodobou životnost a extrémní provozní podmínky.
  • Jsou určeny do potravinářského a nápojového průmyslu a všude tam, kde je kladen důraz na důslednou sanitaci a pročištění. Tlakoměry je rovněž možné použít v provozech, kde se vyskytují vibrace nebo pulzující tlaky.

Montáž celonerezového tlakoměru (manometru) s oddělovací membránou

Připojení se provádí za pomocí clamp objímky a silikonového těsnění s daným clamp protikusem.

Oblasti použití

Strojírenství, chlazení, vzduchotechnika, pivovarnictví, potravinářský a nápojový průmysl, vinařství, chladírenství, vodohospodářské aplikace, chemický průmysl atd.
