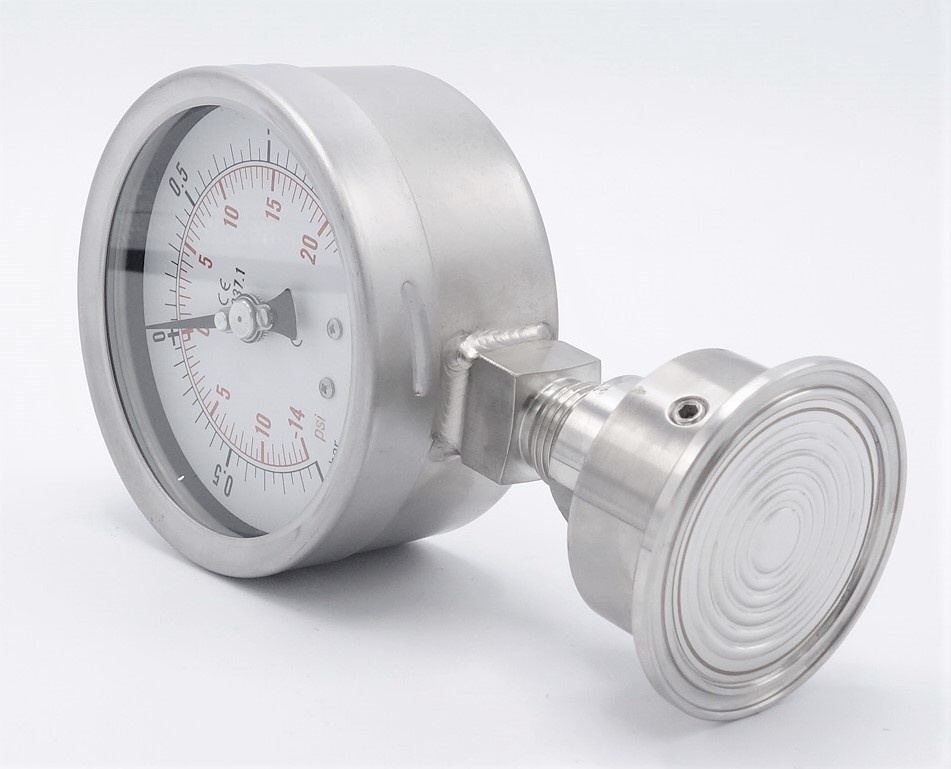

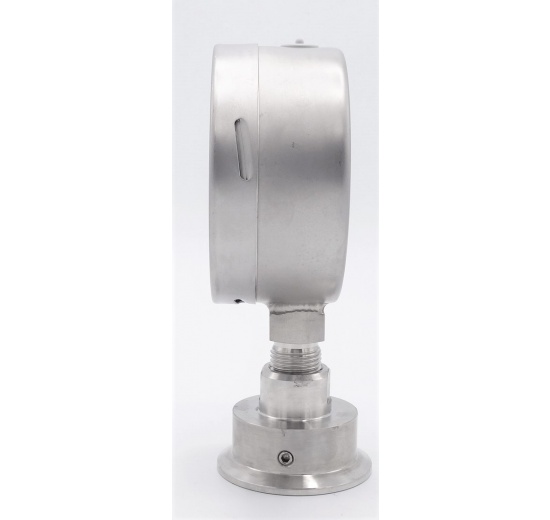

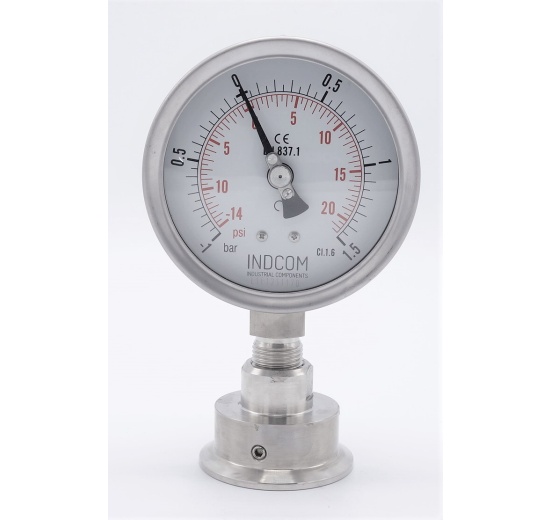

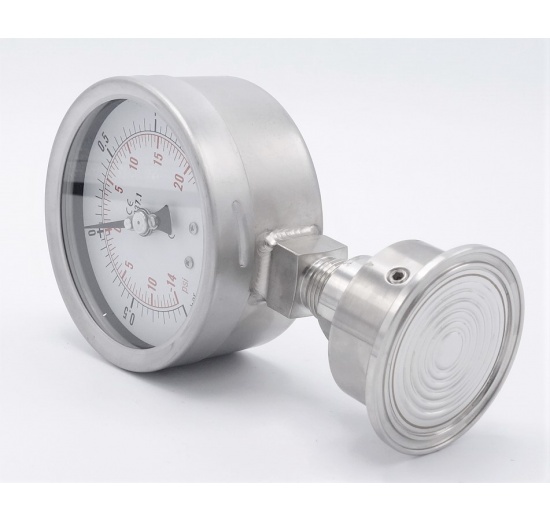

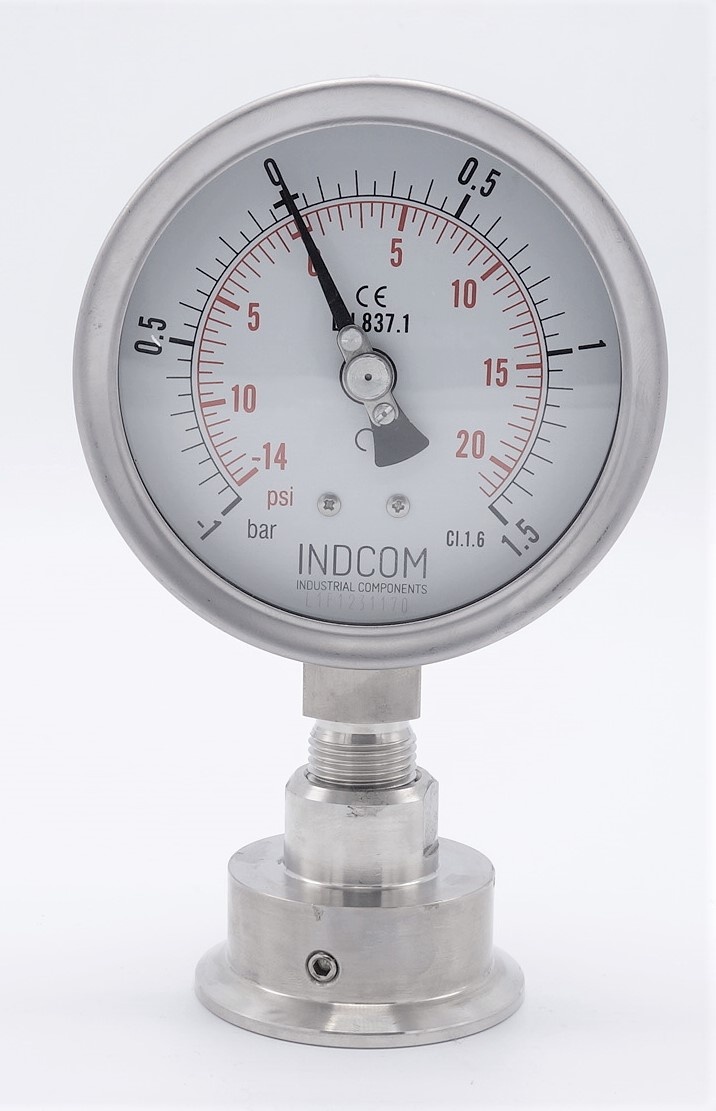

Celonerezový tlakoměr s oddělovací membránou CLAMP DIN 32676, 100mm | -1/1,5 bar
Kód:
PG221M-S1F-1.5
Hmotnost:
1,2 kg
EAN:
PGMS1F1.5
Dostupnost:
1 ks
Popis
Technické parametry manometru
- Materiál pouzdra SS - DIN 1.4301 (AISI 304), mechanismus DIN 1.4301 (AISI 304),materiál připojovacího závitu a Bourdonovy pružiny DIN 1.4401 (AISI 316).
- Připojovací závit je navařen metodou TIG.
- Náplň: Standardně je dodáván s glycerínovou náplní (ochrana proti provozním rázům).
- Kryt ciferníku: tvrzené sklo
- Rozsah: -1 až 1.5 bar
- Spodní připojení, závit G1/2“ BSP
- Rozměr číselníků DN 100
- Provozní teplota okolí: -40 °C až 60 °C
- Teplota média: -20 °c až 200 °C
- Splňují požadavky EN 837-1, třída přesnosti CL 1.0 %

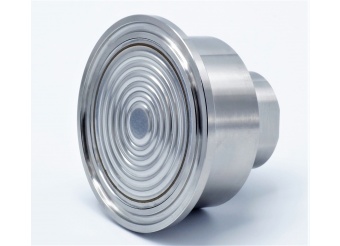

Technické parametry membránového oddělovače DCS301:
- Připojení DIN CLAMP DN DN50 (límeček 64 mm) Tri clamp standard DIN 32676
- Závit vnitřní BSP 1/2"
- Materiál oddělovací membrány: DIN 1.4404 (AISI 316L), Ra≤0.8 µm
- Materiál CLAMP oddělovače: DIN 1.4301 (AISI 304)
- Náplň oddělovací membrány: s ohledem na aplikaci a požadavky zákazníka
- Membrána navržena na tlakový rozsah: 0–60 bar
- Provozní teploty: -45 °C …150 °
Montáž tlakoměru (manometru) s oddělovací membránou:

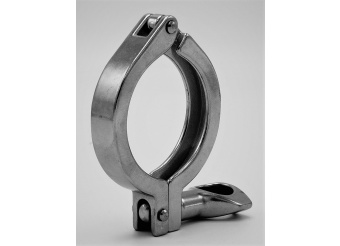

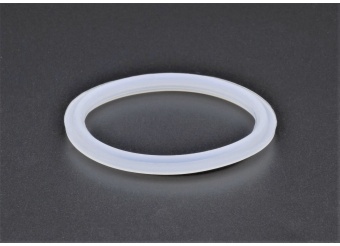

Připojení se provádí za pomocí CLAMP objímky a silikonového těsnění s daným CLAMP protikusem. Manometry musí být odvzdušněny pomocí odvzdušňovací zátky (viz štítek na měřidle). Dotahování manometrů je nutno provádět vždy pomocí příslušného klíče, nikdy ne pouzdrem manometru.
Technické listy
- Manometr číselník 100mm, rozsah -1 do 1.5 bar, CLAMP DIN32676, oddělovací mebrána, technivký list
- Celonerezové manometry číselník 63 mm a 100mm s oddělovací membránou CLAMP - návod na instalaci a údržbu
- TLAKOMĚR 100 mm S ODDĚLOVACÍ MEMBRÁNOU – CLAMP PŘIPOJENÍ
- All Steinless Pressure Gauges 100mm with Diaphragm Seal - Datasheet.pdf
- All Steinless Pressure Gauges 100mm with Diaphragm Seal - Instruction Manual.pdf
- Výkres oddělovací membrány 1/2" BSP
