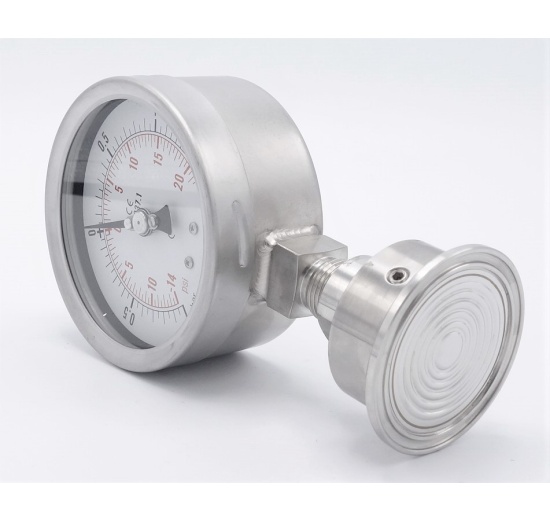

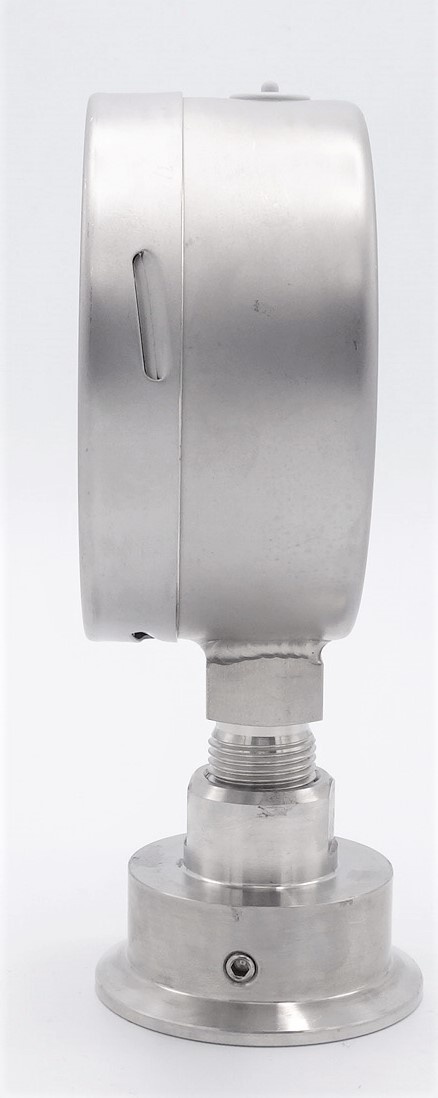

Celonerezový tlakoměr s oddělovací membránou CLAMP DIN 32676, 100mm
-1/1,5 bar

• Materiál pouzdra SS - DIN 1.4301 (AISI 304), mechanismus DIN 1.4301 (AISI 304),materiál připojovacího závitu a Bourdonovy pružiny DIN 1.4401 (AISI 316).
• Připojovací závit je navařen metodou TIG.
• Náplň: Standardně je dodáván s glycerínovou náplní (ochrana proti provozním rázům).
• Kryt ciferníku: tvrzené sklo
• Rozsah: -1 až 1.5 bar
• Spodní připojení, závit G1/2“ BSP
• Rozměr číselníků DN 100
• Provozní teplota okolí: -40 °C až 60 °C
• Teplota média: -20 °c až 200 °C
• Splňují požadavky EN 837-1, třída přesnosti CL 1.0 %

• Připojení DIN CLAMP DN DN50 (límeček 64 mm) Tri clamp standard DIN 32676
• Závit vnitřní BSP 1/2"
• Materiál oddělovací membrány: DIN 1.4404 (AISI 316L), Ra≤0.8 µm
• Materiál CLAMP oddělovače: DIN 1.4301 (AISI 304)
• Náplň oddělovací membrány: s ohledem na aplikaci a požadavky zákazníka
• Membrána navržena na tlakový rozsah: 0–60 bar
• Provozní teploty: -45 °C …150 °

Připojení se provádí za pomocí CLAMP objímky a silikonového těsnění s daným CLAMP protikusem. Manometry musí být odvzdušněny pomocí odvzdušňovací zátky (viz štítek na měřidle). Dotahování manometrů je nutno provádět vždy pomocí příslušného klíče, nikdy ne pouzdrem manometru.
