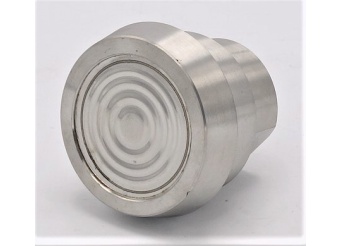

Membránové oddělovače

Oddělovací membrány se používají v kombinaci s vhodnými manometry a snímači tlaku. Oddělovače jsou určeny pro aplikace, ve kterých nesmí dojít ke kontaktu provozního média s měřidlem (např. z důvodu znečištění, přítomnosti pevných částic, viskozitě atd.). Vnější strana oddělovací membrány je ve styku s médiem, jehož tlak měříme.

Jsou navrženy s důrazem na dlouhodobou životnost a extrémní provozní podmínky. Oddělovací membrány jsou určeny do potravinářského a nápojového průmyslu a všude tam, kde je kladen důraz na důslednou sanitaci a pročištění. Tlakoměry s membránovým oddělovačem je rovněž možné použít v provozech, kde se vyskytují vibrace nebo pulzující tlaky.

Technická data membránového oddělovače:

• připojení: CLAMP dle DIN 32676/převlečná matice dle DIN 11851
• materiál oddělovací membrány: AISI 316L (1.4404), Ra≤0,8 µm
• materiál těla oddělovače: podrobně viz jednotlivé oddělovače - AISI 316 (1.4401), převlečná matice AISI 304 (1.4301), CLAMP AISI 304 (1.4301)
• provozní teplota: –45 °C až +150 °C
• membrána navržena na tlakový rozsah: 0–60 bar
• plnění: rostlinný (mandlový) olej

Použití manometrů opatřených oddělovací membránou je obvyklé pro následující případy:

• silně viskózní kapaliny
• kapaliny s pevnými částicemi, sedimentující kaly
• horké kapaliny, které tuhnou nebo krystalizují při poklesu teploty
• agresivní kapaliny
• v případech, kdy jsou přísné požadavky na dokonalé pročištění a sanitaci systému
• v systémech s vysokými rázy, které je nutné utlumit

Daná koncepce spočívá v použití oddělovací nerezové membrány a inertní kapaliny, která přenáší tlak do měřicího ústrojí tlakoměru (manometru) či snímače tlaku.
