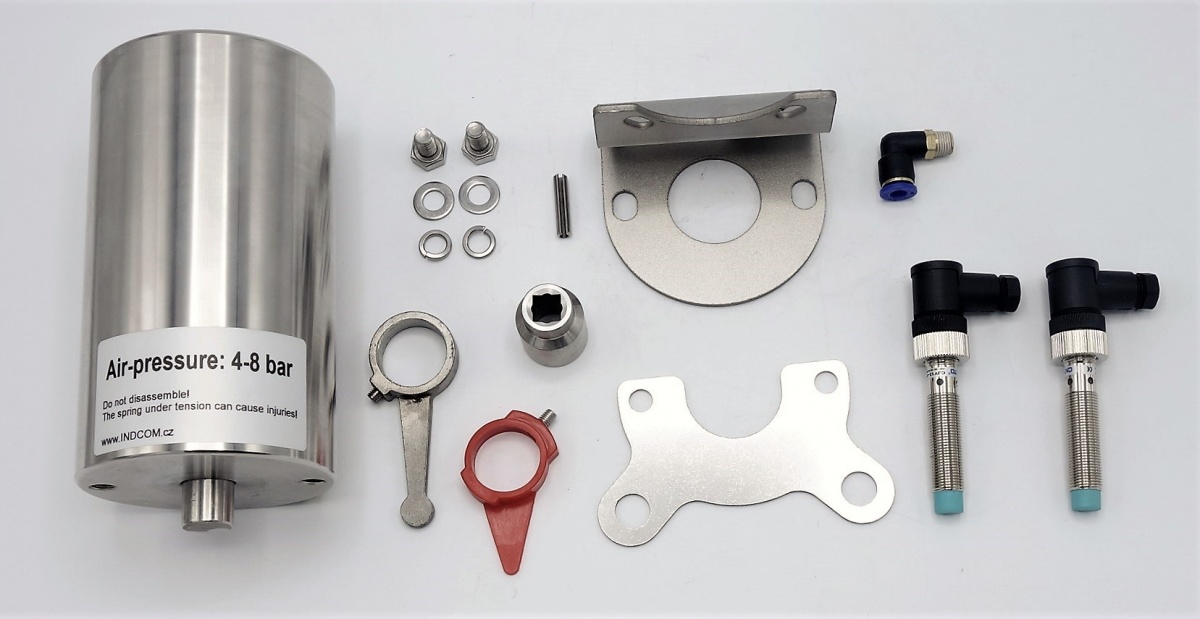

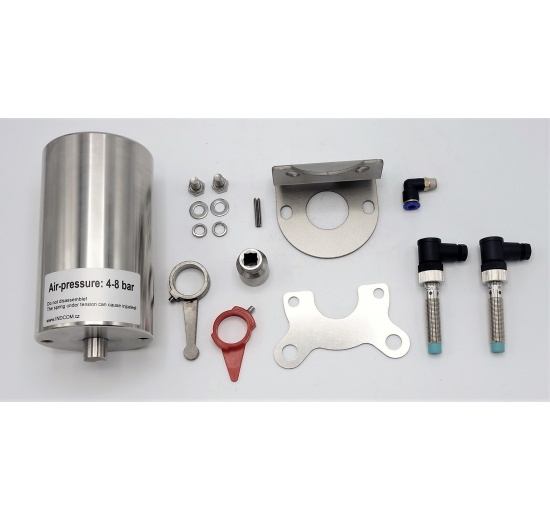

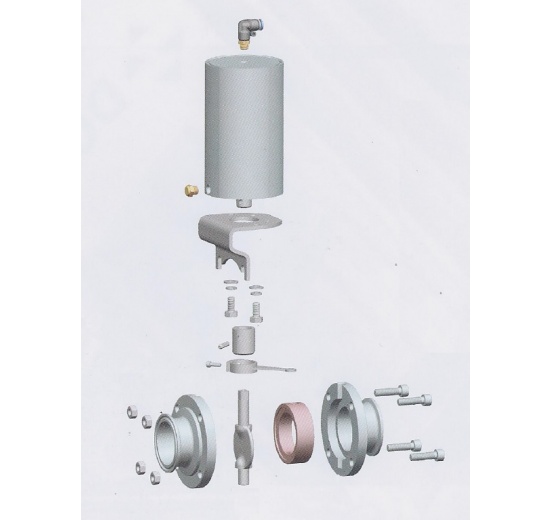

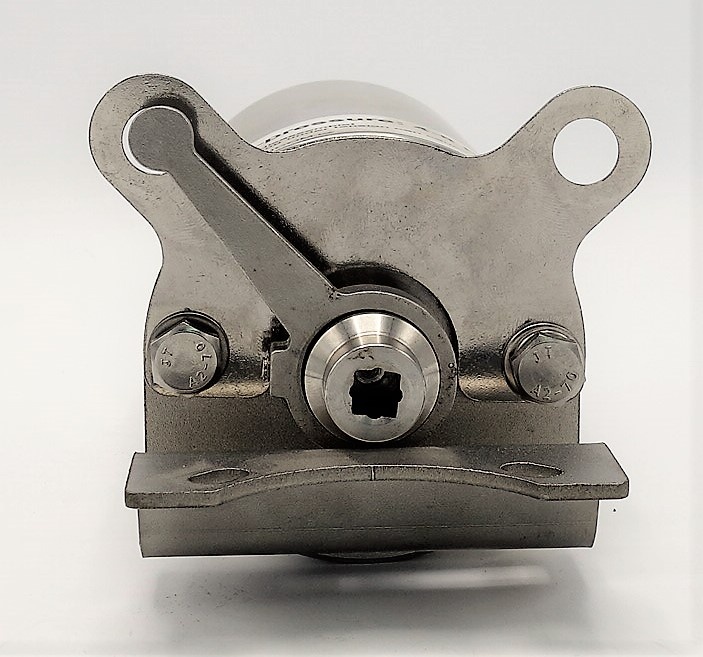

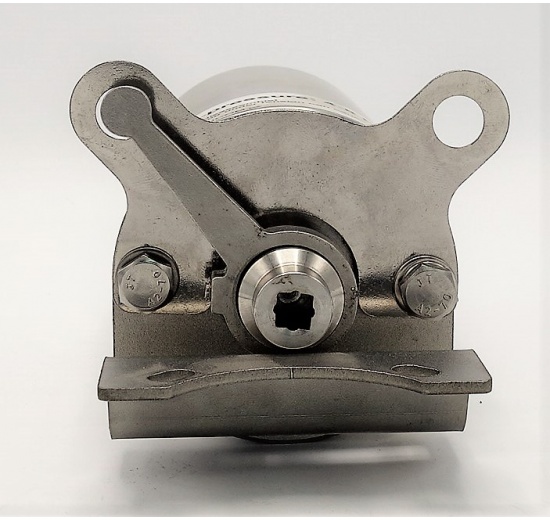

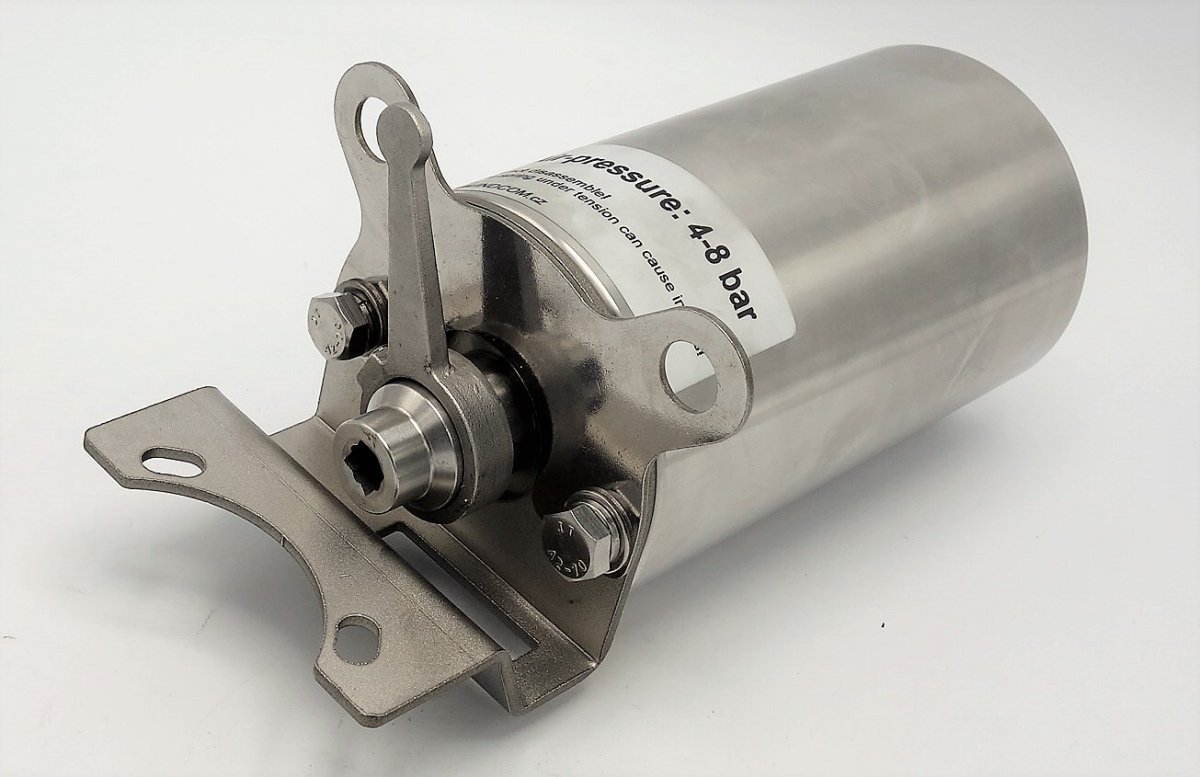

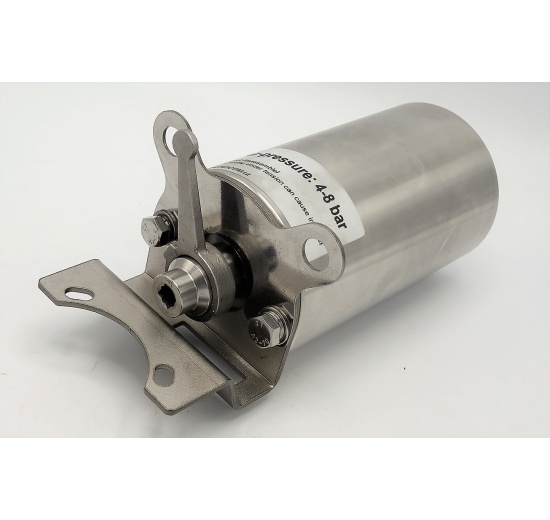

Pneumatický pohon, jednočinný a další montážní prvky pro klapku DN125
Základní informace
| Průměr ovládací hřídele | 20 mm |
| Výška pohonu s unašečem | 203 mm |
| Průměr pohonu | 109 mm |
| Kroutící moment | 20 Nm |
| Ovládací tlak | 4–8 bar (doporučeno 5–7 bar) |
| Pracovní teplota | –10 °C až 100 °C |
| Rychlost přestavení | 1,5 sec/90° |
| Materiál | AISI 304 |

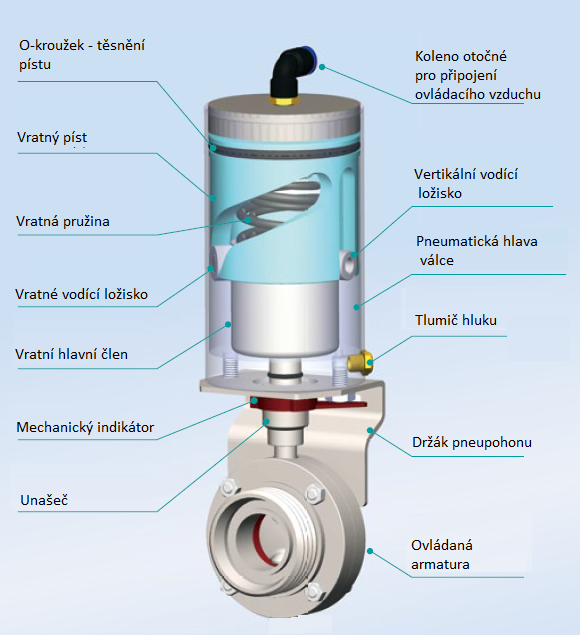

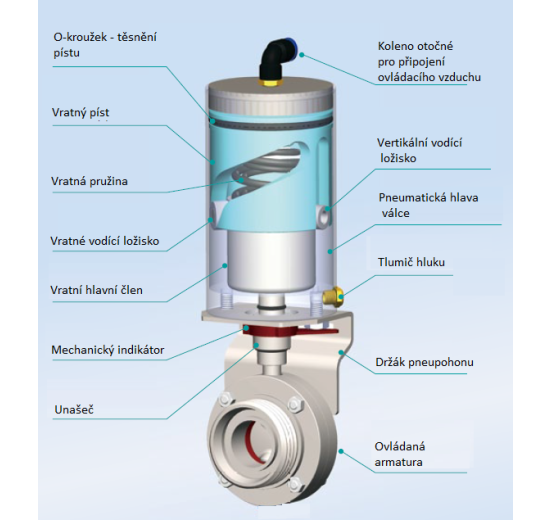

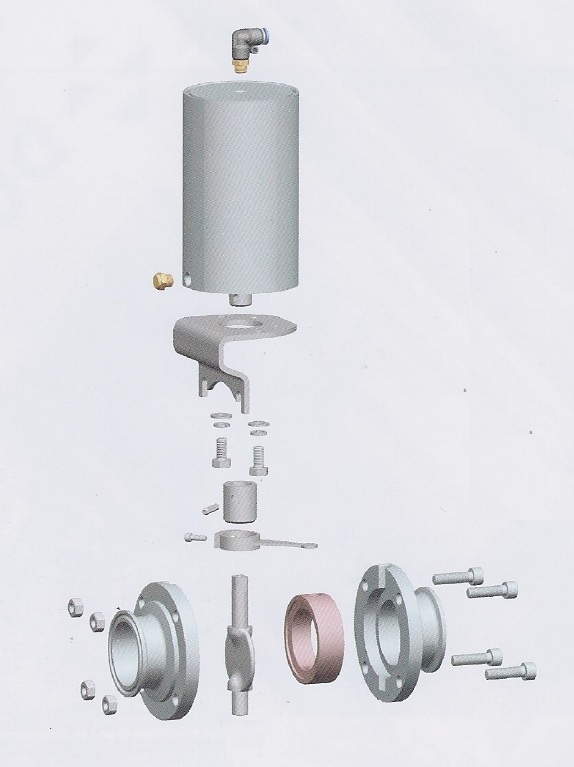

PRINCIP FUNKCE JEDNOČINNÉHO POHONU
Svislý jednočinný pneupohon vzduch-pružina se ve velké míře používá v provozech s požadavkem na opakované spuštění v krátkém časovém intervalu, výhodou je jeho rychlá a přesná reakce. Ventil se otevírá pomocí stlačeného vzduchu.
Pneumatický jednočinný pohon (vzduch/pružina) slouží pro otevírání a uzavírání přímých klapek tlakovým vzduchem (doporučená hodnota pro bezpečné otevření klapky je 5–8 bar). Pružina pohonu slouží pro uzavření přímé klapky (bez tlaku ovládacího vzduchu) či v případě poklesu ovládacího tlaku vzduchu pro bezpečné uzavření ventilu (klapky).
Pro ovládání pneumatického pohonu je třeba jej doplnit pilotním (elektromagnetickým) ventilem pro ovládáním přívodu tlakového vzduchu. Dále je možné klapku doplnit indukčními snímači pro signalizaci skutečné polohy klapky (otevřeno/uzavřeno). Tato konfigurace vám umožní ovládat klapku přes řídící systém se zpětnou vazbou, v jaké poloze se klapka nachází.
Poloha klapky je rovněž indikována (vizuálně) mechanickým indikátorem, který je osazen na ovládací hřídeli.
