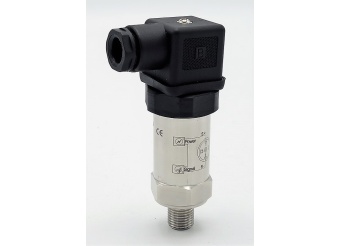

Snímače relativního tlaku

Popis

Funkce: Změna měřeného tlaku způsobí vychýlení membrány snímače. Tato změna je převedena na výstupní signál 4-20 mA.

Technické parametry snímačů relativního tlaku:

• Typ připojení: závit vnější 1/4" a 1/2" BSP
• Rozsah měření:0-2.5 bar/0-6 bar/0-10 bar
• Typ měřené hodnoty tlaku: Relativní
• Přesnost: <0.5 %
• Výstup: 4 - 20 mA
• Napájecí napětí: 24 VDC
• Konektor: Hersman DIN43650
• Materiál pouzdra: Nerezová ocel AISI 304
• Materiál membrány: Nerezová ocel AISI 316
• Materiál snímače: Křemík
• Stupeň krytí IP: IP 65
• Rozsah teplot měřeného média: -25 °C ～ +85 °C
• Doba odezvy: 10 ms
• Vliv okolní teploty: 0-50 °C z horní hranice rozsahu < 0,5%, -20 °C až +80 °C z horní hranice rozsahu < 1%
• Těsnění: Viton
• Přetížitelnost: 150% z měřeného rozsahu
• Vhodný pro materiály slučitelné s nerezovou ocelí AISI 304.
• Pracovní poloha: libovolná

Další možnosti připojení snímačů relativního tlaku:

Možno dodávky s oddělovací CLAMP membránou (DIN32676 - 50,5 mm) z nerezové oceli AISI 316L - snadná sanitovatelnost měřidla.

Použití:

• Lehký průmysl
• Lékařské přístroje
• Regulace tlakových procesů
• Hydraulické a vzduchové tlakové systémy
• Chlazení, klimatizace
• Kompresory
• Potravinářský a nápojový průmysl
