Mikrosvíčková filtrační tělesa (svíčková filtrace)

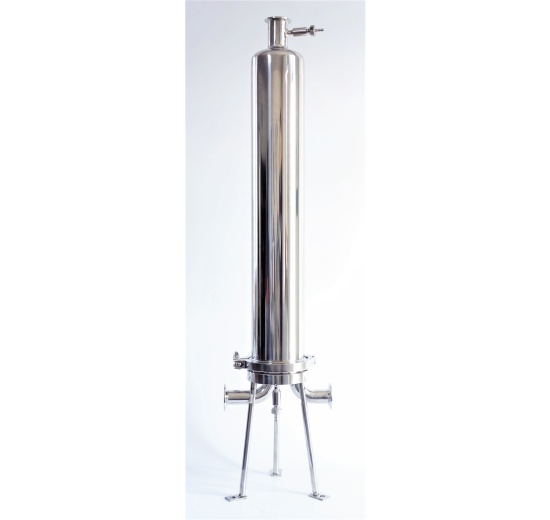

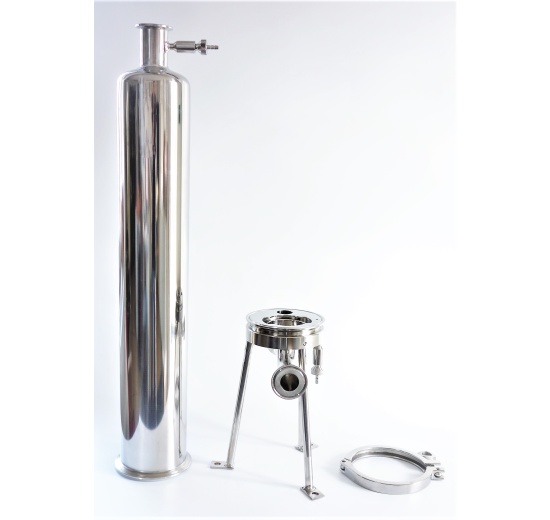

Filtrační pouzdro (housing) je vyrobeno z SS nerezové oceli AISI 304. Tělo filtru slouží k umístění filtrační vložky (filtrační svíčky) 10" svíčkové filtrační vložky z PP mikrovláken a 30" svíčkové filtrační vložky z PP mikrovláken.
Základní informace

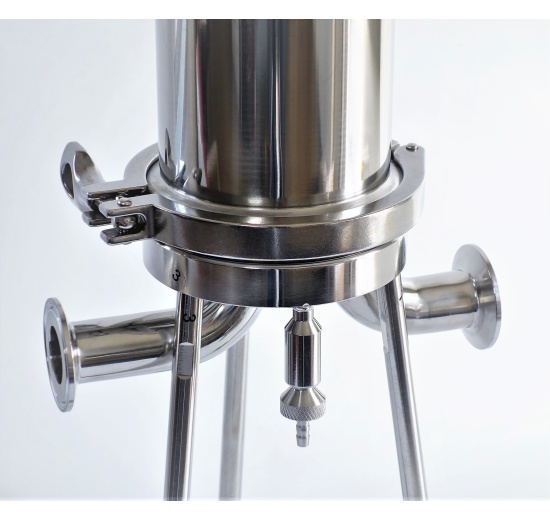

Tělo filtru je určeno k přímému kontaktu s filtrovaným produktem. Svíčka je připojena do filtračního housingu pomocí zámku (označený O-226). Připojení housingů do systému několikastupňové filtrace pomocí DIN CLAMP spoje.
Základní technické parametry
- max. provozní tlak: 0.6 MPa
- max. provozní teplota: 100 °C
- povrchová úprava: Ra < 0.4 um
- počet filtračních svíček: 1
- maximální velikost filtrační svíčky: 10" a 30"
- vstup/výstup: clamp DIN DN 25
- odvzdušňovací a vypouštěcí ventil s hadičníkem
- připojení manometru: clamp DIN DN 25
- materiál: nerezová ocel AISI 304
- těsnění: silikon
Nejběžnější aplikace
- potravinářský a nápojový průmysl (filtrace vína, piva, likérky, jablečný cider, juice, limonády)
- chemický průmysl
- farmacie, veterinární medicína, biotechnologie, medicína, chemická průmyslová filtrace a filtrace barev.
Princip filtrace
Svíčková filtrace je založena na filtraci produktu na elementech (svíčkách, cartridges) v různých filtračních stupních, různých konstrukcí, které se odvíjí od druhu filtrovaného produktu, specifikaci daného odvětví a požadavcích na výstupní kvalitu čištěného produktu. Mikrofiltry (svíčky) jsou nedílnou pomůckou pro dokonale čistý produkt (jablečný cider, víno nebo pivo) před samotným lahvováním. Vhodně zvolenou svíčkou (membránou) přispějete ke stabilitě lahvového piva, cideru, moštu či vína.
Čištěný produkt protéká přes filtrační vložku (svíčku), kde dochází k odstraňování nežádoucích nečistot a mikroorganizmů atd. Během tohoto procesu se póry svíčky postupně zanáší. Pokud dojde k zanesení, tj. nárůstu diferenčního tlaku na stanovenou hodnotu, je nepřípustné dále pokračovat ve filtraci a je důležité svíčku vyměnit (pokud používáme jednorázovou), nebo regenerovat (v případě že používáme svíčku, kterou je možné regenerovat). Počet přípustných sanitačních cyklů a jejich provedení udává dodavatel filtrační vložky s ohledem na její životnost při zachování daného stupně filtrace.
Variantní řešení:
V naší nabídce je možné vyspecifikovat danou filtraci a daný počet housingů s vybavením dle požadavků klienta, tak aby splňovala vše, co od ní budoucí provozovatel očekává. Samozřejmostí je technická podpora našich techniků, kteří Vám ochotně poradí a případně vhodnou sestavu navrhnou.
Alternativa provedení pro 1 × 10" filtrační housing:
Položky z nabídky serveru Indcom.cz:
1) Filtrační housing velikost 10" – 7.105,– Kč bez DPH (1ks) – http://www.indcom.cz/…a-housing-10
2) Klapka motýlová připojení clamp – 757 Kč bez DPH (2ks) – http://www.indcom.cz/…amp-c-c-dn25
3) Manometr celonerezový s oddělovací membránou clamp, se spodním připojením – do 2,5bar – 1995,– Kč bez DPH (1ks) http://www.indcom.cz/…clamp-50–5mm
4) Manometr celonerezový s oddělovací membránou clamp, se zadním připojením – do 2,5bar – 1995,– Kč bez DPH (1ks) http://www.indcom.cz/…clamp-50–5mm
5) Hadicový nástavec clamp – DN 25 – 166 Kč bez DPH (2ks) http://www.indcom.cz/…adapter-dn25
6) T-kus clamp – 267,– Kč bez DPH (1ks) http://www.indcom.cz/…s-clamp-dn25
7) Objímka clamp DN 25 – 108 Kč bez DPH (7ks) – http://www.indcom.cz/…i-dn25–32–40
8) Těsnění clamp DN 25 – 6 Kč bez DPH (7ks) – http://www.indcom.cz/…ikonove-dn25
Cena této konfigurace = 14.006,– Kč bez DPH ~ 519,– EUR bez DPH
