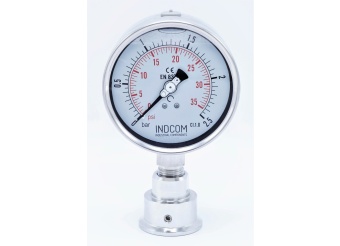

Tlakoměry celonerezové s oddělovací membránou

Zařízení v této kategorii je nutno sestavit a naplnit z komponentů dostupných na e-shopu. Jedná se o časově náročnou operaci, pokud objednáte větší počet kusů, nemůžeme zaručit okamžité odeslání. Prosím kontaktujte nás na telefonu 739 518 466.

Tento typ tlakoměrů se používá k měření tlaku kapalin a plynů v případech, kdy je nepřípustné, aby měřené médium vniklo do měřícího ústrojí tlakoměru.

Použití těchto manometrů je obvyklé pro následující případy:

• silně viskózní kapaliny
• kapaliny s pevnými částicemi, sedimentující kaly
• horké kapaliny, které tuhnou nebo krystalizují při poklesu teploty
• agresivní kapaliny
• v případech, kdy jsou přísné požadavky na dokonalé pročištění a sanitaci systému

Dané koncepce spočívají v použití oddělovací membrány a inertní kapaliny, která přenáší tlak do měřicího ústrojí tlakoměru.

Vlastnosti tlakoměrů (manometrů) s oddělovací membránou:

• tlakoměr je vyroben z nerezové oceli
• materiál pouzdra AISI 304
• materiál závitu AISI 316
• snímacím zařízení je Bourdonova nerezová trubice
• konektor je navařen metodou TIG
• standardně je dodáván s glycerínovou náplní, která zajišťuje ochranu proti provozním rázům
• skleněné průhledítko
• spodní připojení: DIN clamp – DN40 (CLAMP límeček 50,5 mm), DN50 (CLAMP límeček 64 mm)
• rozměr číselníků: 63 mm, 100 mm
• splňují požadavky EN 837–1, třída přesnosti CL 1.6
• materiál oddělovací membrány: AISI 316L (1.4404)
• materiál těla CLAMP oddělovače: AISI 304 (1.4301)
• provozní teplota: –45 °C až +150 °C
• membrána navržena na tlakový rozsah: 0–60 bar
• plnící kapalina: s ohledem na aplikaci a požadavky zákazníka (mandlový olej, silikonový olej)
• jsou navrženy s důrazem na dlouhodobou životnost a extrémní provozní podmínky
• jsou určeny do potravinářského a nápojového průmyslu a všude tam, kde je kladen důraz na důslednou sanitaci a pročištění
• tlakoměry je rovněž možné použít v provozech, kde se vyskytují vibrace nebo pulzující tlaky

Montáž celonerezového manometru s oddělovací membránou:

Připojení se provádí pomocí clamp objímky a silikonového těsnění s daným clamp protikusem.

Oblasti použití:

Strojírenství, chlazení, vzduchotechnika, pivovarnictví, potravinářský a nápojový průmysl, vinařství, chladírenství, vodohospodářské aplikace, chemický průmysl atd.

Poskytujeme také pozáruční servis, přeplnění odělovací membrány, kontrolu měřidla. Pro více informací volejte 739 518 466.
